TXC晶振,有源晶振,7P晶振,7P-26.000MBP-T晶振

频率：10~52MHZ

尺寸：5.0*3.2mm

小型表面石英晶振型,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应10.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

TXC晶振,有源晶振,7P晶振,AUZ-32.768KBE-T晶振,晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：总公司：台北市北投区中央南路二段16号4楼,平镇厂：桃园市平镇区平镇工业区工业六路4号,宁波厂：宁波市北仑区黄山西路189号,重庆厂：重庆市九龙坡区凤笙路22号.

台湾晶技TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关谐振器(Crystal)、贴片振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。

TXC晶振规格	7P晶振
驱动输出	CMOS
常用频率	10~52MHZ
工作电压	+2.7~5.5V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

台产TXC有源石英进口晶振型号列表：

Series型号	Part Status	Type 类型	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Current - Supply (Max)	Ratings	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
CT	Active	SO (SAW)	312.5MHz	±100ppm	-10°C ~ 70°C	80mA	-	Surface Mount	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.055" (1.40mm)
CT	Discontinued at Digi-Key	SO (SAW)	312.5MHz	±100ppm	-10°C ~ 70°C	80mA	-	Surface Mount	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.055" (1.40mm)
CT	Discontinued at Digi-Key	SO (SAW)	312.5MHz	±100ppm	-10°C ~ 70°C	80mA	-	Surface Mount	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.055" (1.40mm)
7P	Active	TCXO	26MHz	±280ppb	-40°C ~ 85°C	10mA	-	Surface Mount	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.059" (1.50mm)
7P	Active	TCXO	26MHz	±280ppb	-40°C ~ 85°C	10mA	-	Surface Mount	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.059" (1.50mm)
7P	Active	TCXO	26MHz	±280ppb	-40°C ~ 85°C	10mA	-	Surface Mount	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.059" (1.50mm)
7P	Active	TCXO	19.2MHz	±280ppb	-40°C ~ 85°C	10mA	-	Surface Mount	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.059" (1.50mm)

台产TXC有源石英进口晶振代码列表：

Manufacturer Part Number原厂代码

Manufacturer品牌

Series型号

Part Status

Type 类型

Frequency 频率

Frequency Stability频率稳定度

Operating Temperature 工作温度

Current - Supply (Max)

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

CT-312.500MCC-T

TXC CORPORATION

Active

SO (SAW)

312.5MHz

±100ppm

-10°C ~ 70°C

80mA

Surface Mount

6-SMD, No Lead

0.197" L x 0.126" W (5.00mm x 3.20mm)

0.055" (1.40mm)

CT-312.500MCC-T

TXC CORPORATION

Discontinued at Digi-Key

SO (SAW)

312.5MHz

±100ppm

-10°C ~ 70°C

80mA

Surface Mount

6-SMD, No Lead

0.197" L x 0.126" W (5.00mm x 3.20mm)

0.055" (1.40mm)

CT-312.500MCC-T

TXC CORPORATION

Discontinued at Digi-Key

SO (SAW)

312.5MHz

±100ppm

-10°C ~ 70°C

80mA

Surface Mount

6-SMD, No Lead

0.197" L x 0.126" W (5.00mm x 3.20mm)

0.055" (1.40mm)

7P-26.000MBP-T

TXC CORPORATION

Active

TCXO

26MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

6-SMD, No Lead

0.197" L x 0.126" W (5.00mm x 3.20mm)

0.059" (1.50mm)

7P-26.000MBP-T

TXC CORPORATION

Active

TCXO

26MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

6-SMD, No Lead

0.197" L x 0.126" W (5.00mm x 3.20mm)

0.059" (1.50mm)

7P-26.000MBP-T

TXC CORPORATION

Active

TCXO

26MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

6-SMD, No Lead

0.197" L x 0.126" W (5.00mm x 3.20mm)

0.059" (1.50mm)

7P-19.200MBP-T

TXC CORPORATION

Active

TCXO

19.2MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

6-SMD, No Lead

0.197" L x 0.126" W (5.00mm x 3.20mm)

0.059" (1.50mm)

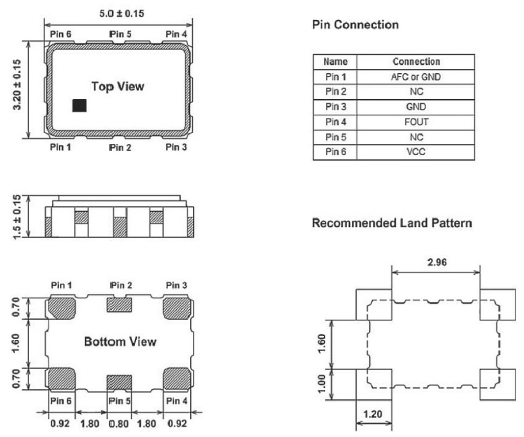

7P 5032 OSC

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。 TXC晶振,有源晶振,7P晶振,7P-26.000MBP-T晶振

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了贴片进口晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

机械振动的影响:当金属面晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

驱动能力:驱动能力说明振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.TXC晶振,有源晶振,7P晶振,7P-26.000MBP-T晶振

20181212163938

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加金属面4脚振荡器振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

20181212163930

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在5032贴片晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。

适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过5032振荡器测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
