PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振

频率：32.768KHZ

尺寸：3.2*1.5mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

订购热线：0755-27837162

PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振，PETERMANN-TECHIK代表质量和创新。有了我们，您可以从一个来源获得一切。从我们内部工程部门的合格设计服务到具有卓越、一致的质量和性能的创新石英晶振产品。利用经验丰富的专家的专业知识，他们会根据您的个人要求和标准为您提供有根据的产品选择建议。此外，我们将自己视为客户的创新合作伙伴公司专业于时钟领域, 以为客户提供最佳支持和快速上市为目标. 因此，我们始终致力于发展超越竞争对手的竞争优势和价值优势，以便为我们的客户确保这些优势。

PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振，最大限度地提高客户满意度是我们所有运营活动和行动的重点。您可以从目前最广泛和最深入的频率产生元件产品系列中进行选择，例如振荡石英晶体、石英和硅振荡器，并受益于我们高度全面的技术支持 . 这种组合是独一无二的。

PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振，PETERMANN晶振的基石是支持、交付、质量、可靠性和降低成本。我们邀请所有客户从我们的性能中受益，使他们能够通过使用我们的高质量和极长寿命的频率控制产品来开发安全工作的最终产品。打业务为石英晶体,石英晶体振荡器,有源晶振等频率控制元件,除了提供产品之外,彼得曼晶振公司还会为客户制定专用的晶振方案,任何在市场上难找的封装和频点.

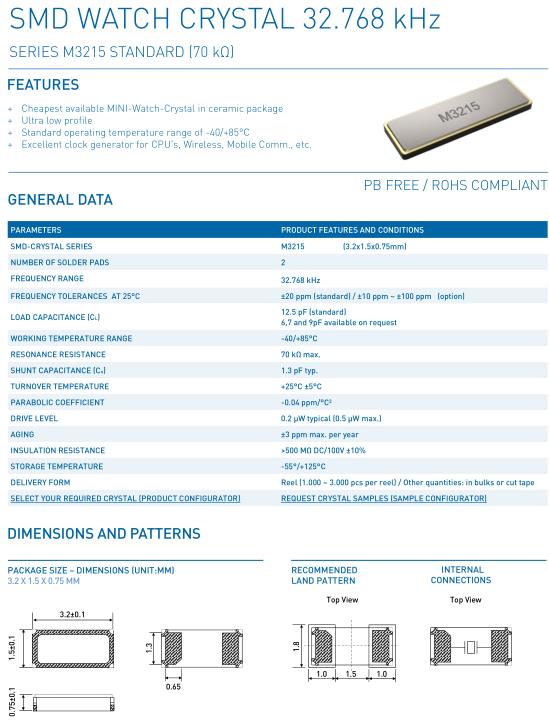

PARAMETERS	PRODUCT FEATURES AND CONDITIONS

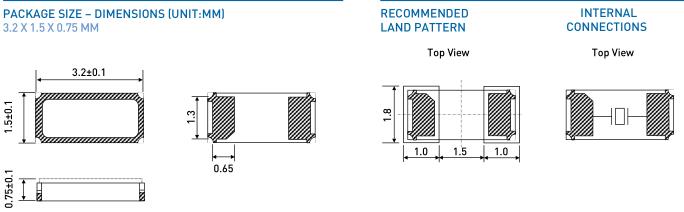

SMD-CRYSTAL SERIES	M3215 (3.2x1.5x0.75mm)
NUMBER OF SOLDER PADS	2
FREQUENCY RANGE	32.768 kHz
FREQUENCY TOLERANCES AT 25°C	±20 ppm (standard) / ±10 ppm ~ ±100 ppm (option)
LOAD CAPACITANCE (C L )	12.5 pF (standard) 6,7 and 9pF available on request
WORKING TEMPERATURE RANGE	-40/+85°C
RESONANCE RESISTANCE	70 kΩ max.
SHUNT CAPACITANCE (C o )	1.3 pF typ.
TURNOVER TEMPERATURE	+25°C ±5°C
PARABOLIC COEFFICIENT	-0.04 ppm/°C² max.
DRIVE LEVEL	0.2 µW typical (0.5 μW max.)
AGING	±3 ppm max. per year
INSULATION RESISTANCE	>500 MΩ DC/100V ±10%
STORAGE TEMPERATURE	-55°/+125°C
DELIVERY FORM	Reel (1.000 ~ 3.000 pcs per reel) / Other quantities: in bulks or cut tape
SELECT YOUR REQUIRED CRYSTAL (PRODUCT CONFIGURATOR)	REQUEST CRYSTAL SAMPLES (SAMPLE CONFIGURATOR)

焊接和超声波清洗
  晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响，PETERMANN晶振,M3215晶振,M3215-32.768kHz-±20ppm-12.5pF晶振.
当贴片晶振单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元.
  （1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装SMD无源晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
