IQD伊克德晶振,IQXC-26水晶振动子,26.0MHz-IQXC-26-30/30晶振

频率：24~80MHZ

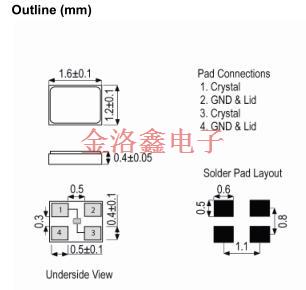

尺寸：1.6*1.2mm

贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-27837162

IQD伊克德晶振,IQXC-26水晶振动子,26.0MHz-IQXC-26-30/30晶振，IQD伊克德晶振集团有超过40年的生产频率元件产品经验,在频率控制市场上,IQD晶振是公认的市场领导者.拥有60多个国家的活跃客户,伊克德提供了最全面的晶振晶体频率范围,从低成本的商业级产品到高可靠性工业、汽车和军事等级的应用,包括:晶振,石英贴片晶振,水晶振荡子,晶体振荡器,压控温补晶振,石英晶体谐振器等.

IQD伊克德晶振,IQXC-26水晶振动子,26.0MHz-IQXC-26-30/30晶振，IQD晶振采取合作的方式与我们的客户合作.我们有经验的多语种销售、应用支持和工程团队,引导客户从设计阶段到全面生产.伊克德的音叉晶体产品由世界各地的航空、汽车、通信、计算机、消费者、工业、医疗和军工等行业的领先制造商所指定.我们与几个主要的集成电路设计师一起工作,并获得了各种各样的参考设计.

IQD伊克德晶振,IQXC-26水晶振动子,26.0MHz-IQXC-26-30/30晶振，贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。IQD伊克德晶振,IQXC-26水晶振动子,26.0MHz-IQXC-26-30/30晶振.

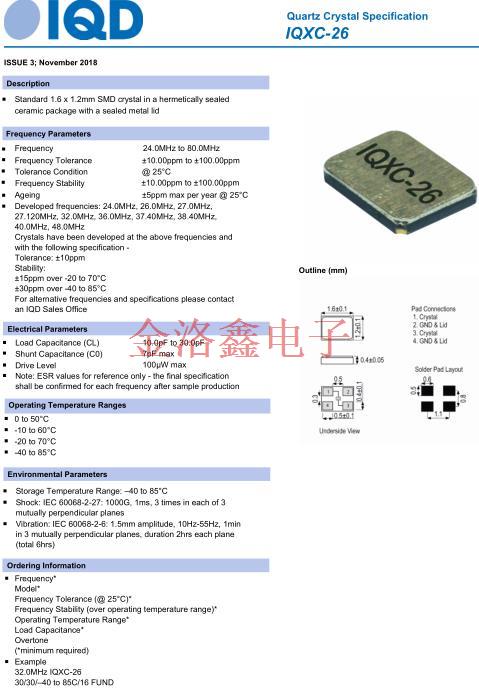

Frequency Parameters
Frequency	24.0MHz to 80.0MHz
Frequency Tolerance	±10.00ppm to ±100.00ppm
Tolerance Condition	@ 25°C
Frequency Stability	±10.00ppm to ±100.00ppm
Ageing	±5ppm max per year @ 25°C
Developed frequencies:	24.0MHz, 26.0MHz, 27.0MHz,27.120MHz, 32.0MHz, 36.0MHz, 37.40MHz, 38.40MHz, 40.0MHz, 48.0MHz
Electrical Parameters
Load Capacitance (CL)	10.0pF to 30.0pF
Shunt Capacitance (C0)	7pF max
Drive Level	100μW max
Note: ESR values for reference only - the final specification shall be confirmed for each frequency after sample production
Operating Temperature Ranges
0 to 50°C -10 to 60°C -20 to 70°C -40 to 85°C

抗冲击
  贴片石英晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
  暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。
化学制剂/pH值环境
  请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）IQD伊克德晶振,IQXC-26水晶振动子,26.0MHz-IQXC-26-30/30晶振.
卤化合物
  请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电,
过高的静电可能会损坏石英晶体谐振器，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
