CX16-AT两脚贴片晶体,IQD英国晶振,24.0MHz-CX16-AT-C-SM-100/100晶振

频率：24~50MHZ

尺寸：2.0*1.2mm

贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-27837162

CX16-AT两脚贴片晶体,IQD英国晶振,24.0MHz-CX16-AT-C-SM-100/100晶振， IQD晶振集团1973年在英国成立,开始石英水晶事业,主要生产石英晶振,SMD无源晶振,贴片晶振,石英晶体振荡器,TXCO温补晶振,压控晶体振荡器,VC-TCXO振荡器等频率元件.

1979年被收购的雷扩散水晶工厂,主要以生产石英晶体谐振器,有源晶振,石英晶体,贴片晶振,压控晶体振荡器为主,产品广泛用于智能家居,无线通讯,GPS导航,北斗卫星导航等领域.

1988年获BS5750质量标准,专注于水晶振荡器的发展,采用无铅环保材料,符合欧盟ROHS管理体系.

1997年——在英国增长最快的50家公司中以优异的成绩居首位.CX16-AT两脚贴片晶体,IQD英国晶振,24.0MHz-CX16-AT-C-SM-100/100晶振.

质量和客户服务是IQD晶振集团成功的基石,我们的目标是始终如一地满足客户的期望.我们不断的投资以确保我们的石英晶体晶振客户在我们的业务中达到最高的标准,并且定期的欢迎客户和其他的审计.我们的质量管理体系不断发展,以满足电子行业不断变化的需求.

CX16-AT两脚贴片晶体,IQD英国晶振,24.0MHz-CX16-AT-C-SM-100/100晶振，贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

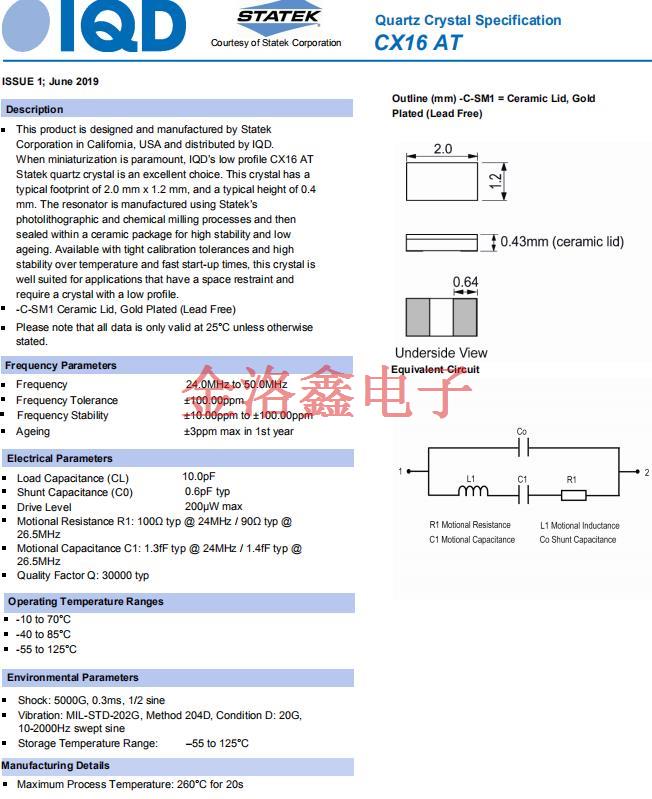

Frequency Parameters
Frequency	24.0MHz to 50.0MHz
Frequency Tolerance	±100.00ppm
Frequency Stability	±10.00ppm to ±100.00ppm
Ageing	±3ppm max in 1st year
Electrical Parameters
Load Capacitance (CL)	10.0pF
Shunt Capacitance (C0)	0.6pF typ
Drive Level	200μW max
Motional Resistance R1:	100Ω typ @ 24MHz / 90Ω typ @ 26.5MHz
Motional Capacitance C1:	1.3fF typ @ 24MHz / 1.4fF typ @ 26.5MHz
Quality Factor Q:	30000 typ
Operating Temperature Ranges
-10 to 70°C -40 to 85°C -55 to 125°C

焊接和超声波清洗
晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
  当贴片石英晶振单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。CX16-AT两脚贴片晶体,IQD英国晶振,24.0MHz-CX16-AT-C-SM-100/100晶振，.
安装引线安装型晶体单元
  （1）在PC板上安装一个石英晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装贴片晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
