GEYER晶振,贴片晶振,KX-5晶振,贴片石英晶振

频率:16~80MHZ

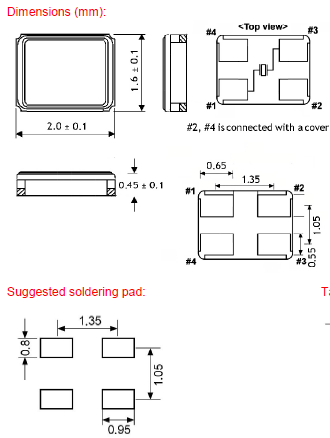

尺寸:2.0*1.6mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应16MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

    质量是GEYER ELECTRONIC成功案例的基础。作为提供进口晶振产品领域的国际活跃专家,我们深知全面客户服务的意义和以客户需求为中心的物流设计。通过集中我们在亚洲工厂的主要生产,德国的高端生产以及专业和高性能的开发和服务团队,我们是可靠的合作伙伴。另外,根据DIN ISO 9001:2008,GEYER ELECTRONIC当然也获得了认证。
    作为电池和频率压电石英晶体产品生产经验丰富的国际运营专家,我们自然了解对客户至关重要的一切:从最初的咨询到生产和交付的一流质量。高素质的开发和服务团队以及德国的高端生产确保我们在任何时候都能完全满足这一要求。因此,我们公司通过了DIN ISO 9001:2008认证,这几乎是不言而喻的。进口无源谐振器,2016轻型贴片晶振,KX-5晶振

    GEYER晶振,贴片晶振,KX-5晶振,贴片石英晶振,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
    具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除无源晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。进口无源谐振器,2016轻型贴片晶振,KX-5晶振

GEYER晶振

单位

KX-5晶振

石英晶振基本条件

标准频率

f_nom

16~80MHZ

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-20°C~+125°C

标准温度

激励功率

DL

100μW Max.

推荐:50μW

频率公差

f_— l

±30~50× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±10~50× 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

8~16PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±2× 10-6/year Max.

+25°C,第一年

进口无源谐振器,2016轻型贴片晶振,KX-5晶振

进口无源谐振器,2016轻型贴片晶振,KX-5晶振

    石英贴片晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。GEYER晶振,贴片晶振,KX-5晶振,贴片石英晶振

    机械振动的影响:当进口无源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

    PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于贴片石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 进口无源谐振器,2016轻型贴片晶振,KX-5晶振

    晶体谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在2016贴片晶振基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。GEYER晶振,贴片晶振,KX-5晶振,贴片石英晶振

    适当的控制四脚贴片晶振电阻值(RD)取决于的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

进口无源谐振器,2016轻型贴片晶振,KX-5晶振

    此外,振荡频率与测量点不同。1。测量小型无源晶体缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

进口无源谐振器,2016轻型贴片晶振,KX-5晶振

    负载电容:如果振荡电路中负载电容的不同,可能导致小体积薄型晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。进口无源谐振器,2016轻型贴片晶振,KX-5晶振

进口无源谐振器,2016轻型贴片晶振,KX-5晶振
