福克斯晶振C5BQ,FQ5032B-24.576音叉晶体
频率：24.576MHZ
尺寸：5.0*3.2mm
福克斯晶振C5BQ,FQ5032B-24.576音叉晶体,FOX晶振,无源晶体,贴片晶振,欧美进口晶振,石英晶体谐振器,音叉晶体，型号C5BQ,编码FQ5032B-24.576是一款金属面贴片型的无源贴片晶振,尺寸为5032mm,频率为24.576MHZ,稳定度30ppm,产品使用高超的生产技术制作而成,并符合国家认证要求,具备高质量高性能的特点,适合用于无线设备,通信模块,智能家居,便携设备等领域.
FQ5032B-20.000石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.福克斯晶振C5BQ,FQ5032B-24.576音叉晶体
福克斯晶振C5BQ,FQ5032B-24.576音叉晶体,FOX晶振,无源晶体,贴片晶振,欧美进口晶振,石英晶体谐振器,音叉晶体，型号C5BQ,编码FQ5032B-24.576是一款金属面贴片型的无源贴片晶振,尺寸为5032mm,频率为24.576MHZ,稳定度30ppm,产品使用高超的生产技术制作而成,并符合国家认证要求,具备高质量高性能的特点,适合用于无线设备,通信模块,智能家居,便携设备等领域.
FQ5032B-20.000石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.福克斯晶振C5BQ,FQ5032B-24.576音叉晶体
FQ5032B-24.576晶振 参数表
|
FOX晶振 |
单位 |
C5BQ晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
24.576MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±30 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
20pF ～ ∞ |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
40 Ohms |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

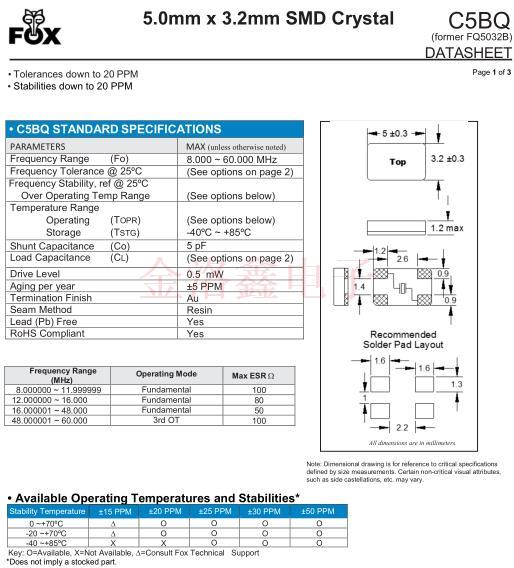

福克斯晶振C5BQ,FQ5032B-24.576音叉晶体 尺寸图
FQ5032B-24.576晶振 使用注意事项
清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个音叉晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。福克斯晶振C5BQ,FQ5032B-24.576音叉晶体
装载
SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使 用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。
| Manufacturer Part Number原厂编码 | Manufacturer厂家 | Series型号 | Type 系列 | Frequency | Frequency Stability频率稳定度 |
| FQ5032B-12.000 | FOX晶振 | C5BQ | MHz Crystal | 12MHz | ±30ppm |
| FQ5032B-12.000 | FOX晶振 | C5BQ | MHz Crystal | 12MHz | ±30ppm |
| FQ5032B-12.000 | FOX晶振 | C5BQ | MHz Crystal | 12MHz | ±30ppm |
| FQ5032B-25.000 | FOX晶振 | C5BQ | MHz Crystal | 25MHz | ±30ppm |
| FQ5032B-25.000 | FOX晶振 | C5BQ | MHz Crystal | 25MHz | ±30ppm |
| FQ5032B-25.000 | FOX晶振 | C5BQ | MHz Crystal | 25MHz | ±30ppm |
| FQ5032B-20.000 | FOX晶振 | C5BQ | MHz Crystal | 20MHz | ±30ppm |
| FQ5032B-20.000 | FOX晶振 | C5BQ | MHz Crystal | 20MHz | ±30ppm |
| FQ5032B-20.000 | FOX晶振 | C5BQ | MHz Crystal | 20MHz | ±30ppm |
| FQ5032B-18.432 | FOX晶振 | C5BQ | MHz Crystal | 18.432MHz | ±30ppm |
| FQ5032B-18.432 | FOX晶振 | C5BQ | MHz Crystal | 18.432MHz | ±30ppm |
| FQ5032B-18.432 | FOX晶振 | C5BQ | MHz Crystal | 18.432MHz | ±30ppm |
| FQ5032B-24.576 | FOX晶振 | C5BQ | MHz Crystal | 24.576MHz | ±30ppm |
| FQ5032B-24.576 | FOX晶振 | C5BQ | MHz Crystal | 24.576MHz | ±30ppm |
| FQ5032B-24.576 | FOX晶振 | C5BQ | MHz Crystal | 24.576MHz | ±30ppm |
| FQ5032B-24.000 | FOX晶振 | C5BQ | MHz Crystal | 24MHz | ±30ppm |
| FQ5032B-24.000 | FOX晶振 | C5BQ | MHz Crystal | 24MHz | ±30ppm |
| FQ5032B-24.000 | FOX晶振 | C5BQ | MHz Crystal | 24MHz | ±30ppm |
| FQ5032B-16.000 | FOX晶振 | C5BQ | MHz Crystal | 16MHz | ±30ppm |
| FQ5032B-16.000 | FOX晶振 | C5BQ | MHz Crystal | 16MHz | ±30ppm |
| FQ5032B-16.000 | FOX晶振 | C5BQ | MHz Crystal | 16MHz | ±30ppm |
| FQ5032BR-25.000 | FOX晶振 | C5BQ | MHz Crystal | 25MHz | ±50ppm |
| FQ5032BR-25.000 | FOX晶振 | C5BQ | MHz Crystal | 25MHz | ±50ppm |
| FQ5032BR-25.000 | FOX晶振 | C5BQ | MHz Crystal | 25MHz | ±50ppm |
| FQ5032BR-12.000 | FOX晶振 | C5BQ | MHz Crystal | 12MHz | ±50ppm |
| FQ5032BR-12.000 | FOX晶振 | C5BQ | MHz Crystal | 12MHz | ±50ppm |
| FQ5032BR-12.000 | FOX晶振 | C5BQ | MHz Crystal | 12MHz | ±50ppm |
| FQ5032BR-20.000 | FOX晶振 | C5BQ | MHz Crystal | 20MHz | ±50ppm |
| FQ5032BR-20.000 | FOX晶振 | C5BQ | MHz Crystal | 20MHz | ±50ppm |
| FQ5032BR-20.000 | FOX晶振 | C5BQ | MHz Crystal | 20MHz | ±50ppm |
| FQ5032BR-24.000 | FOX晶振 | C5BQ | MHz Crystal | 24MHz | ±50ppm |
| FQ5032BR-24.000 | FOX晶振 | C5BQ | MHz Crystal | 24MHz | ±50ppm |
| FQ5032BR-24.000 | FOX晶振 | C5BQ | MHz Crystal | 24MHz | ±50ppm |
| FQ5032BR-10.000 | FOX晶振 | C5BQ | MHz Crystal | 10MHz | ±30ppm |
| FQ5032BR-10.000 | FOX晶振 | C5BQ | MHz Crystal | 10MHz | ±30ppm |
| FQ5032BR-10.000 | FOX晶振 | C5BQ | MHz Crystal | 10MHz | ±30ppm |
| FQ5032BR-16.000 | FOX晶振 | C5BQ | MHz Crystal | 16MHz | ±50ppm |
| FQ5032BR-16.000 | FOX晶振 | C5BQ | MHz Crystal | 16MHz | ±50ppm |
| FQ5032BR-16.000 | FOX晶振 | C5BQ | MHz Crystal | 16MHz | ±50ppm |
| FQ5032B-19.6608 | FOX晶振 | C5BQ | MHz Crystal | 19.6608MHz | ±30ppm |
| FQ5032B-14.7456 | FOX晶振 | C5BQ | MHz Crystal | 14.7456MHz | ±30ppm |
| FQ5032B-14.7456 | FOX晶振 | C5BQ | MHz Crystal | 14.7456MHz | ±30ppm |
| FQ5032B-14.7456 | FOX晶振 | C5BQ | MHz Crystal | 14.7456MHz | ±30ppm |
| FQ5032B-10.000 | FOX晶振 | C5BQ | MHz Crystal | 10MHz | ±30ppm |
