Cardinal晶振,贴片晶振,CX406晶振,无源SMD晶振

频率:3~64MHZ

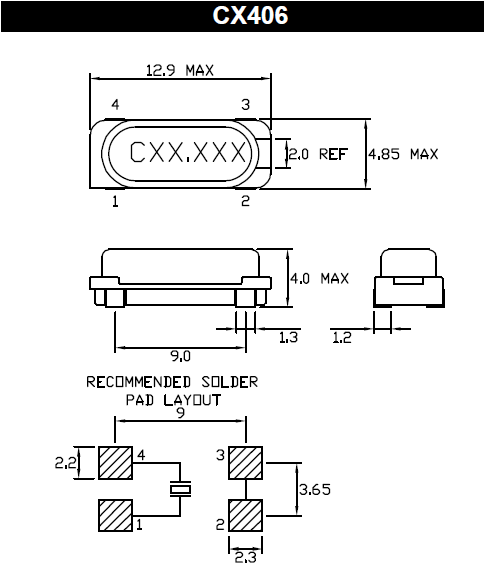

尺寸:12.9*4.85mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

    Taitien成立于1976年,是无源晶振的原始制造商之一。在二十世纪九十年代初,Taitien成为VCXO主要供应商的主要电信公司。在接下来的几年中,泰投投入大量资源用于研发,成为CMOS和LVPECL输出的表面贴装振荡器的领先生产商之一。泰泰被认为是频控产品的顶级制造商,为其全球客户提供领先的解决方案。
    此次收购的联合产品将大大增强我们的可编程振荡器功能,并使我们能够提供更广泛的晶振产品。我们将继续提供Cardinal Components产品系列。业务将像往常一样继续使用相同的通信渠道。然而,最终的计划,后勤和会计活动将重新部署在美国弗吉尼亚州夏洛特维尔的泰坦美国子公司Isotemp。石英4脚贴片晶振,49S无源进口晶振,CX406晶振

     Cardinal晶振,贴片晶振,CX406晶振,无源SMD晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

    注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。石英4脚贴片晶振,49S无源进口晶振,CX406晶振

Cardinal晶振

单位

CX406晶振

石英晶振基本条件

标准频率

f_nom

3~64MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-10°C~+85°C

标准温度

激励功率

DL

1.0mW Max.

推荐:1.0mW

频率公差

f_— l

±15,30,50,100× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±10,30,50,100× 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

18PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±5× 10-6/year Max.

+25°C,第一年

石英4脚贴片晶振,49S无源进口晶振,CX406晶振

石英4脚贴片晶振,49S无源进口晶振,CX406晶振

      大型晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。Cardinal晶振,贴片晶振,CX406晶振,无源SMD晶振
     机械振动的影响:当无源SMD晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
     存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英SMD晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。石英4脚贴片晶振,49S无源进口晶振,CX406晶振

石英4脚贴片晶振,49S无源进口晶振,CX406晶振

    振荡频率测量:必须尽可能地测量安装在电路上的的振荡频率的真实值,使用普通SMD封装晶振正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。Cardinal晶振,贴片晶振,CX406晶振,无源SMD晶振

     接触振荡电路:探针不影响图2,因为缓冲器的输出是通过49S贴片晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

石英4脚贴片晶振,49S无源进口晶振,CX406晶振

    驱动能力:驱动能力说明49S型四脚贴片晶振振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).

石英4脚贴片晶振,49S无源进口晶振,CX406晶振

    测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量无源石英晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).石英4脚贴片晶振,49S无源进口晶振,CX406晶振

石英4脚贴片晶振,49S无源进口晶振,CX406晶振
