B1825-ADBS3N-20.000000,BOMAR博马尔晶振,B1825有源压控晶振

频率：20MHz

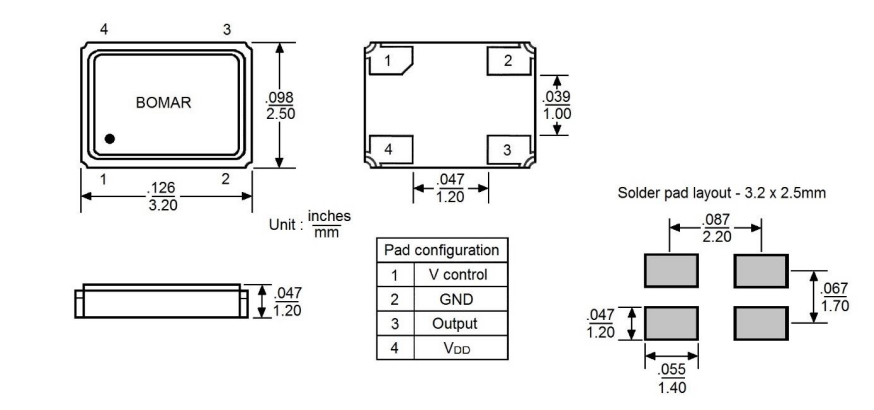

尺寸：3.20mm x 2.50mm

B1825-ADBS3N-20.000000,BOMAR博马尔晶振,B1825有源压控晶振

B1825-ADBS3N-20.000000作为BOMAR博马尔晶振B1825有源压控晶振系列的优秀贴片晶振产品,以其精准的频率调节,稳定的输出性能和广泛的环境适应性,为各类精密电子设备提供了可靠的频率控制解决方案,是电子系统中实现动态频率管理的理想选择

订购热线：0755-27837162

B1825-ADBS3N-20.000000,BOMAR博马尔晶振,B1825有源压控晶振

性能优势亮点

精准的频率调节能力:B1825-ADBS3N-20.000000的压控灵敏度经过精准校准,外部电压的微小变化即可实现频率的精细调节,调节精度可达ppm级别.这种特性使其在需要实时频率校准的场景中表现出色,例如在无线通信设备中,可通过调节晶振频率来补偿信道干扰导致的频率偏移,保证通信质量.
高稳定性输出:作为Bomar晶振,其内部集成了稳定的振荡电路,相较于无源晶振,受外部电路参数的影响更小,输出频率的短期稳定性和长期稳定性均更优.即使在电源电压波动或负载变化的情况下,仍能保持频率的稳定输出,为设备的可靠运行提供坚实保障.
快速响应特性:对外部压控信号的响应速度快,能够迅速根据电压变化调整输出频率,满足动态频率控制的实时性要求.在需要快速频率切换的应用中,如跳频通信系统,这种快速响应能力可确保设备在不同频率信道间的无缝切换.
严苛环境适应性:通过了严格的环境可靠性测试,包括振动,冲击,高低温循环等,具备较强的抗干扰能力和环境耐受性.其封装工艺能有效抵御湿度,灰尘等环境因素的侵蚀,确保在恶劣工业环境或户外场景中长时间稳定工作.
兼容性与易用性:遵循行业通用的电气接口标准,与各类电子系统具有良好的兼容性,工程师无需进行复杂的电路设计即可轻松集成.同时,产品的规格参数清晰明确,为设备研发和生产过程中的选型与调试提供了便利.

B1825-ADBS3N-20.000000,BOMAR博马尔晶振,B1825有源压控晶振

原厂型号 Original model ：	B1825-ADBS3N-20.000000	品牌 brand ：	BOMAR博马尔晶振
Manufacturer品牌	BOMAR博马尔晶振	Operating Temperature温度	-20°C ~ 70°C
Series型号	B1825	Current - Supply (Max)	-
Type 类型	VCXO压控晶振	Package Height高度	1.2 mm
Frequency 频率	20MHz	Termination 脚位	4 pad
输出方式 Output：	CMOS	Package Type 封装类型	4-SMD
Voltage - Supply电压	3.3V	Packaging 包装	Tape and Reel
Frequency Stability频率稳定度	±25ppm	安装方式 Installation ：	Surface mount
Size / Dimension 尺寸	3.2x2.5mm	最小包装数 MPQ ：	3000

B1825-ADBS3N-20.000000,BOMAR博马尔晶振,B1825有源压控晶振

静电防护:有源压控晶振属于静电敏感元件,在安装,焊接过程中,操作人员需佩戴防静电手环,手套等防护装备,工作台面和相关工具也应接地,避免静电放电损坏晶振内部电路.
焊接工艺控制:焊接时需严格控制焊接温度和时间,遵循BOMAR博马尔规定的焊接参数.过高的温度或过长的焊接时间可能导致晶振封装变形,内部元件损坏,影响其性能和可靠性.建议采用回流焊或波峰焊工艺,并确保焊接过程中晶振受热均匀.
安装位置选择:安装位置应远离热源,强电磁干扰源(如变压器,电机,高频振荡器等),减少温度变化和电磁干扰对晶振性能的影响.同时,避免将晶振安装在振动剧烈的位置,若无法避免,需采取减振措施,如使用减振垫等.
引脚焊接质量:确保晶振引脚与电路板焊盘焊接牢固,无虚焊,假焊现象.焊接完成后,需检查引脚是否有短路,断路情况,防止因焊接不良导致晶振无法正常工作或引发电路故障.
压控电压控制:在调节频率时,需确保外部压控电压在晶振规定的范围内,避免电压过高超出其承受极限,导致晶振损坏.同时,压控电压的变化速率应符合晶振的响应特性,避免过快的电压变化影响频率调节的稳定性.
电源稳定性保障:为晶振提供稳定的电源供应,可在电源输入端添加滤波电容等元件,减少电源噪声对晶振性能的干扰.避免电源出现频繁的波动或尖峰脉冲,防止晶振输出频率不稳定.
避免过度调节:虽然该晶振具备频率调节功能,但应避免在使用过程中对频率进行过度频繁或大幅度的调节,以免加速晶振内部元件的老化,影响其长期稳定性和使用寿命.
定期性能监测:在设备运行过程中,可定期对晶振的输出频率,相位噪声等性能参数进行监测,及时发现异常情况并采取相应的处理措施,确保晶振始终处于正常工作状态.
