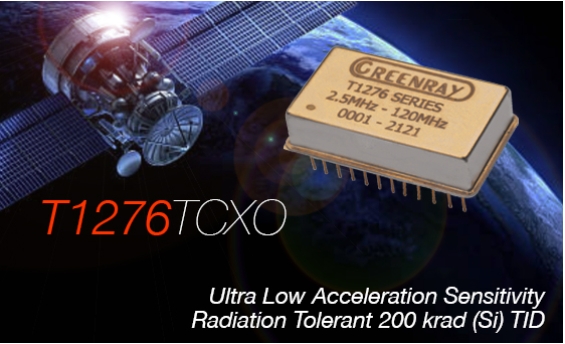

TCXO系列T1276的超低加速度敏感性与深空及卫星应用辐射耐受性
TCXO系列T1276的超低加速度敏感性与深空及卫星应用辐射耐受性
在航天器运行过程中,时频系统面临着两类截然不同却同样致命的环境挑战.一方面,运载火箭发射阶段的剧烈振动(可达2000g峰值加速度),卫星变轨时的持续过载,以及深空探测中微陨石撞击产生的冲击,都会通过机械传导影响晶振的频率稳定性,这一现象被称为"加速度敏感性",直接导致相位噪声恶化和定位误差增大.根据接收机设计理论,晶振的加速度敏感性每增加1ppb/g,PLL跟踪环路的失锁概率会上升17%,这对需要连续工作的卫星通信晶振和导航系统构成严重威胁.另一方面,太空辐射环境对电子器件的损伤更为隐蔽且持久.低地球轨道(LEO)卫星需应对范艾伦带中的高能质子(能量可达100MeV),而深空探测器则要承受银河宇宙射线的持续轰击.这些辐射会造成两类损伤,一是总电离剂量(TID)效应,即长期辐射累积导致的器件参数漂移,典型LEO任务5年寿命期内的TID水平可达30-50krad(Si),二是单粒子效应(SEE),高能粒子单次撞击可能引发逻辑翻转或功能失效,尤其对TCXO中的补偿电路构成致命威胁.传统商用TCXO在10krad辐射剂量下即出现频率偏移超±0.5ppm,完全无法满足航天级要求.
T1276系列的超低加速度敏感性,双晶体补偿技术的革新
针对加速度敏感性这一核心痛点,T1276系列采用了Greenray专利的双晶体差分补偿结构,彻底颠覆了传统单晶体设计的性能局限.该技术的核心原理在于,选取两只加速度灵敏度数值接近,方向相反的2520规格谐振器(例如+1.5ppb/g与-1.6ppb/g),通过特殊的并联耦合方式实现机械振动的相互抵消,最终将整体加速度灵敏度控制在<0.1ppb/g的量级——这一指标较行业平均水平(1.5ppb/g)提升了15倍,达到了接近OCXO恒温振荡器的稳定性能.
这种设计带来的直接应用价值尤为显著.在卫星导航GPS晶振系统中,0.1ppb/g的加速度敏感性可将定位误差控制在0.3米以内,满足高精度测绘卫星的需求,而在深空探测器的着陆阶段,即使面临100g的冲击过载,T1276仍能维持±0.02ppm的频率稳定度,确保着陆雷达的测距精度.相比之下,采用传统设计的TCXO在相同条件下会产生超过±1ppm的频率偏移,足以导致着陆偏差超过10米.
辐射耐受性优化,从材料到电路的全维度防护
为应对太空辐射的严峻挑战,T1276系列在设计初期即遵循NASA-STD-7008航天电子器件标准,构建了材料-封装-电路三位一体的辐射防护体系.在总电离剂量(TID)防护方面,该产品采用了以下关键技术,辐射加固型晶体材料,石英晶片经过氧空位补偿处理,在50krad(Si)剂量下的频率漂移控制在±0.08ppm以内,远优于普通石英晶体(±0.5ppm)的性能表现.这种处理工艺通过高温退火(800℃)和离子注入,减少了辐射导致的晶格缺陷,从而降低了介电常数的变化率.金属屏蔽封装设计,采用钛合金-kovar合金双层密封结构,配合5毫米厚的铝制辐射屏蔽层,可将外部辐射剂量衰减60%以上.
根据TID4NS模型模拟,在1400公里轨道高度(范艾伦带内),该封装能将内部器件承受的TID水平从30krad降至12krad,大幅延长器件寿命.补偿电路的辐射硬化,所有有源器件均选用经RAD-HARD认证的芯片(如ADI公司的AD8551运算放大器),这些器件在100krad(Si)剂量下仍能保持正常工作,同时采用冗余设计,关键电路节点均设置双重备份,有效抵御单粒子闩锁(SEL)效应.在单粒子效应(SEE)防护方面,T1276通过了重离子LET测试(线性能量传递),在LET值高达80MeV?cm²/mg的条件下(相当于银河宇宙射线中铁离子的辐射强度),未出现任何功能中断或参数跳变.这一性能确保了该产品在深空探测任务中(如火星探测)的长期可靠性,即使遭遇高能粒子撞击,也能通过内置的自动复位电路快速恢复正常工作.
| FO7HSCBE25.0-T1 | Fox Electronics | F4105 | XO (Standard) | 25 MHz | HCMOS | 3.3V |
| FT5HNBPK25.0-T1 | Fox Electronics | FOX924 | TCXO | 25 MHz | HCMOS | 3.3V |
| FT5HNBPK10.0-T1 | Fox Electronics | FOX924 | TCXO | 10 MHz | HCMOS | 3.3V |
| FT5HNBPK12.0-T1 | Fox Electronics | FOX924 | TCXO | 12 MHz | HCMOS | 3.3V |
| FT5HNBPK12.288-T1 | Fox Electronics | FOX924 | TCXO | 12.288 MHz | HCMOS | 3.3V |
| FT5HNBPK14.7456-T1 | Fox Electronics | FOX924 | TCXO | 14.7456 MHz | HCMOS | 3.3V |
| FT5HNBPK20.0-T1 | Fox Electronics | FOX924 | TCXO | 20 MHz | HCMOS | 3.3V |
| FT5HNBPK27.0-T1 | Fox Electronics | FOX924 | TCXO | 27 MHz | HCMOS | 3.3V |
| FT9CVDPH20.0-T1 | Fox Electronics | FOX801_E | VCTCXO | 20 MHz | Clipped Sine Wave | 3V |
| FO3HSKDM24.0-T2 | Fox Electronics | F310R | XO (Standard) | 24 MHz | HCMOS | 1.8V |
| FO3HSKDM33.333-T2 | Fox Electronics | F310R | XO (Standard) | 33.333 MHz | HCMOS | 1.8V |
| FO7HSCAE50.0-T1 | Fox Electronics | F4100 | XO (Standard) | 50 MHz | HCMOS | 3.3V |
| FT5CNDPK12.8-T1 | Fox Electronics | FOX914 | TCXO | 12.8 MHz | Clipped Sine Wave | 3V |
| FT5HNBPK16.0-T1 | Fox Electronics | FOX924 | TCXO | 16 MHz | HCMOS | 3.3V |
| FO3HSCBE40.0-T2 | Fox Electronics | F335 | XO (Standard) | 40 MHz | HCMOS | 3.3V |
| FO5HSCBE33.333-T1 | Fox Electronics | F535L | XO (Standard) | 33.333 MHz | HCMOS | 3.3V |
| FO7HSCAE20.0-T1 | Fox Electronics | O7HS | XO (Standard) | 20 MHz | HCMOS | 3.3V |
| FT3HNBPK12.0-T1 | Fox Electronics | T3HN | TCXO | 12 MHz | HCMOS | 3.3V |
| FT3HNBPK27.0-T1 | Fox Electronics | T3HN | TCXO | 27 MHz | HCMOS | 3.3V |
| FO3HFCYM0.032768-T3 | Fox Electronics | F32K | XO (Standard) | 32.768 kHz | HCMOS | 3.3V |
| FO5HSCBE25.0-T1 | Fox Electronics | F535L | XO (Standard) | 25 MHz | HCMOS | 3.3V |
| FO7HSCAE1.8432-T1 | Fox Electronics | O7HS | XO (Standard) | 1.8432 MHz | HCMOS | 3.3V |
| FO7HSCBE50.0-T1 | Fox Electronics | O7HS | XO (Standard) | 50 MHz | HCMOS | 3.3V |
| FO7HSCAE25.0-T1 | Fox Electronics | O7HS | XO (Standard) | 25 MHz | HCMOS | 3.3V |
| FO7HSCBM50.0-T1 | Fox Electronics | FO7HS | XO (Standard) | 50 MHz | HCMOS | 3.3V |
| FO7HSCAE48.0-T1 | Fox Electronics | FO7HS | XO (Standard) | 48 MHz | HCMOS | 3.3V |
| FO7HHAAE1.8432-T1 | Fox Electronics | O7HH | XO (Standard) | 1.8432 MHz | HCMOS | 5V |
| FO7HHAAE32.0-T1 | Fox Electronics | O7HH | XO (Standard) | 32 MHz | HCMOS | 5V |
| FO7HHAAE50.0-T1 | Fox Electronics | O7HH | XO (Standard) | 50 MHz | HCMOS | 5V |
| FO7HHAAE40.0-T1 | Fox Electronics | O7HH | XO (Standard) | 40 MHz | HCMOS | 5V |
| FT1MNTUM-38.4-T1 | Fox Electronics | FT1MN | TCXO | 38.4 MHz | Clipped Sine Wave | 1.68V ~ 3.63V |
| FT3MNTUM-26.0-T1 | Fox Electronics | FT3MN | TCXO | 26 MHz | Clipped Sine Wave | 1.68V ~ 3.63V |
| FT1MNTUM-26.0-T1 | Fox Electronics | FT1MN | TCXO | 26 MHz | Clipped Sine Wave | 1.68V ~ 3.63V |
| FT2MNTUM-32.0-T1 | Fox Electronics | FT2MN | TCXO | 32 MHz | Clipped Sine Wave | 1.68V ~ 3.63V |
| FT2MNTUM-30.0-T1 | Fox Electronics | FT2MN | TCXO | 30 MHz | Clipped Sine Wave | 1.68V ~ 3.63V |
| FO3HSCBE50.0-T1 | Fox Electronics | F335 | XO (Standard) | 50 MHz | HCMOS | 3.3V |
| FO7HSCAE3.6864-T1 | Fox Electronics | * | - | - | - | - |
| FO5HSCBE24.0-T1 | Fox Electronics | F535L | XO (Standard) | 24 MHz | HCMOS | 3.3V |
| FO7HSCBE20.0-T2 | Fox Electronics | * | - | - | - | - |
| FT3HNBPK25.0-T1 | Fox Electronics | T3HN | TCXO | 25 MHz | HCMOS | 3.3V |
| FO7HSCAE40.0-T1 | Fox Electronics | F4100 | XO (Standard) | 40 MHz | HCMOS | 3.3V |
| FT3HNBPK16.0-T1 | Fox Electronics | T3HN | TCXO | 16 MHz | HCMOS | 3.3V |
| FO7HSCBE20.0-T1 | Fox Electronics | O7HS | XO (Standard) | 20 MHz | HCMOS | 3.3V |
| FT3HNBPK10.0-T1 | Fox Electronics | T3HN | TCXO | 10 MHz | HCMOS | 3.3V |
| FO7HHAAE50.0-T2 | Fox Electronics | * | - | - | - | - |
| FO7HHAAE16.0-T1 | Fox Electronics | F3345 | XO (Standard) | 16 MHz | HCMOS | 5V |
| FO7HSCDE48.0-T1 | Fox Electronics | O7HS | XO (Standard) | 48 MHz | HCMOS | 3.3V |
| FT5CNDPK20.0-T1 | Fox Electronics | FOX914 | TCXO | 20 MHz | Clipped Sine Wave | 3V |
| FT3MNTUM-32.0-T1 | Fox Electronics | FT3MN | TCXO | 32 MHz | Clipped Sine Wave | 1.68V ~ 3.63V |
| FT5HNBPK19.44-T1 | Fox Electronics | FOX924 | TCXO | 19.44 MHz | HCMOS | 3.3V |
| FT2MNTUM-40.0-T1 | Fox Electronics | FT2MN | TCXO | 40 MHz | Clipped Sine Wave | 1.68V ~ 3.63V |
| FT9CVDPH10.0-T1 | Fox Electronics | FOX801_E | VCTCXO | 10 MHz | Clipped Sine Wave | 3V |
| FO2HSKBM25.0-T1 | Fox Electronics | FO2HS | XO (Standard) | 25 MHz | HCMOS | 1.8V |
| FO3HSCBE12.0-T1 | Fox Electronics | F335 | XO (Standard) | 12 MHz | HCMOS | 3.3V |
| FO3HSCBE25.0-T1 | Fox Electronics | F335 | XO (Standard) | 25 MHz | HCMOS | 3.3V |
| FO5HSCBE10.0-T1 | Fox Electronics | F535L | XO (Standard) | 10 MHz | HCMOS | 3.3V |
| FO5HSCBE16.0-T1 | Fox Electronics | F535L | XO (Standard) | 16 MHz | HCMOS | 3.3V |
| FO5HSCBE48.0-T1 | Fox Electronics | F535L | XO (Standard) | 48 MHz | HCMOS | 3.3V |
| FO5HSCBE50.0-T1 | Fox Electronics | F535L | XO (Standard) | 50 MHz | HCMOS | 3.3V |
| FO7HSCAE10.0-T1 | Fox Electronics | F4100 | XO (Standard) | 10 MHz | HCMOS | 3.3V |
