使用CTS公司的PCB安装式电流传感器实现可靠且准确的电流读数

来源：金洛鑫浏览：- 发布日期：2025-09-02 13:59:42【大中小】

分享到：

使用CTS公司的PCB安装式电流传感器实现可靠且准确的电流读数
在工业自动化,新能源汽车及电力电子系统中,电流测量的可靠性与准确性直接决定了系统控制精度和安全性能.CTS公司作为专业传感器制造商,其PCB安装式电流传感器系列凭借非侵入式测量,高线性度及宽温度适应性等特点,已广泛应用于电机控制,电池管理等关键领域.本指南将系统阐述如何通过科学选型,优化设计及规范校准,充分发挥CTS传感器的性能优势,实现稳定可靠的电流监测.
美国CTS晶振传感器的测量精度不仅取决于器件本身性能,还与PCB布局,供电设计及信号调理电路密切相关.不合理的布局可能引入超过10%的额外误差,抵消传感器本身的高精度优势.

PCB布局关键准则需遵循"大电流路径最小化"和"模拟数字隔离"两大原则.对于CS-CAX-04这类集成式模块,其电流检测回路(IP+至IP-)应采用短而宽的铜箔走线,铜厚不低于2oz(70μm),在100A电流下可将走线温度rise控制在20℃以内.参考ACS712的布局经验,CTS晶振传感器的功率地与信号地应通过磁珠单点连接,避免地环路干扰；模拟输出引脚(如OUT)至ADC输入的走线需进行阻抗匹配(建议50Ω),并远离开关电源等噪声源至少3mm距离.供电系统设计需满足传感器对电源稳定性的严格要求.CS-CAX-04的标称供电电压为4.5-5.5V,电源纹波需控制在50mV以下,建议在传感器电源引脚附近并联10μF钽电容和0.1μF陶瓷电容组成去耦网络.对于GEN系列,其12V供电需采用线性稳压器(如LM1117-12)而非开关稳压器,以避免高频噪声通过电源耦合进入测量回路.当系统存在多个CTS传感器时,应采用独立供电回路,防止相互干扰.
信号调理与保护电路是确保长期可靠性的重要环节.在传感器输出与MCU之间建议串联100Ω限流电阻和双向TVS二极管(如SMBJ5.0CA),防止静电放电(ESD)和电压尖峰损坏器件,这对于CTS400ID等高精度传感器尤为重要,因其输出端耐受电压仅为±0.3V.对于需要长线传输的场景,可采用差分放大电路(如INA128)将单端输出转换为差分信号,抑制共模干扰,实验数据显示该方案可将传输误差从5%降至0.5%以下.

CTSPCB安装电流传感器的理想应用

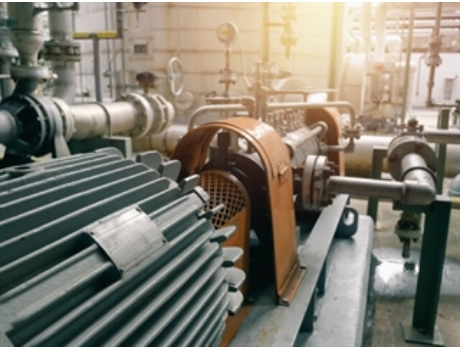

PCB逆变器系统各种电子系统使用逆变器将直流转换为交流.随着电动机的迅速出现,对高效可靠逆变器性能的需求比以往任何时候都大,PCB安装的电流传感器将确保最佳的能量转换效率,同时也提供反馈以控制输出波形质量并启用保护机制.因此,该传感器对于使用PCB集成逆变器的高功率应用将是无价的,包括两轮电动车,工业电机控制单元/驱动器以及电梯和自动扶梯.

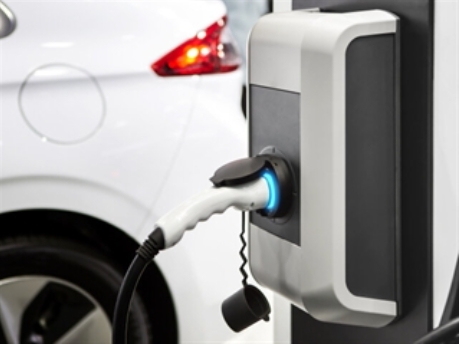

电源单元电源单元用于将交流电转换为直流电,在各种类型的电子系统中都能找到,从消费类应用到大规模工业应用.PCB安装的电流传感器对于在高功率应用中使用的电源单元特别有利,这些应用包括电动汽车级晶体的快速充电站,在这些站点中需要向汽车电池提供高电流以减少充电停机时间.另一个例子是容纳数千台服务器的大规模数据中心,这些服务器需要大量不间断的电力.在这两种情况下,PCB安装的电流传感器都将提供必要的电流监测,以确保最佳的电力输送.

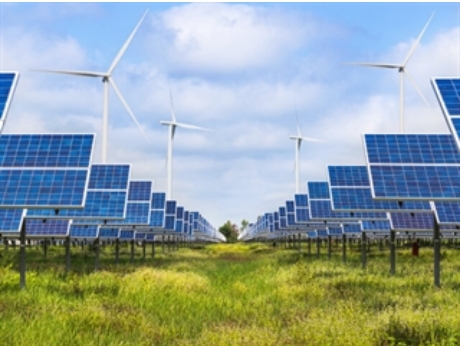

可再生能源系统CTS的PCB安装式电流传感器也适用于光伏和风能系统,用于监测电力输出,电网连接和能源管理.该传感器能够准确测量直流和交流电流,使其在系统的多个环节中都有应用.它可以监测太阳能电池产生的直流电流,以衡量将电流转换为交流电的系统逆变器的性能,然后再将其使用或分配到整个电网中；或者可以用来测量风力涡轮机产生的交流电流.随着世界对可再生能源的依赖增加.
PCB安装式电流传感器将确保复杂的电力系统运行平稳高效

334P1228B4I3T	CTS	334P/L	VCXO	122.88 MHz	LVPECL	3.3V	±30ppm	-40°C ~ 85°C
334P1228B5C2T	CTS	334P/L	VCXO	122.88 MHz	LVPECL	2.5V	±25ppm	-20°C ~ 70°C
334P1228B5C3T	CTS	334P/L	VCXO	122.88 MHz	LVPECL差分晶振	3.3V	±25ppm	-20°C ~ 70°C
334P1250B3C2T	CTS	334P/L	VCXO	125 MHz	LVPECL	2.5V	±50ppm	-20°C ~ 70°C
334P1250B3C3T	CTS	334P/L	VCXO	125 MHz	LVPECL	3.3V	±50ppm	-20°C ~ 70°C
334P1250B3I2T	CTS	334P/L	VCXO	125 MHz	LVPECL	2.5V	±50ppm	-40°C ~ 85°C
334P1250B3I3T	CTS	334P/L	VCXO	125 MHz	LVPECL	3.3V	±50ppm	-40°C ~ 85°C
334P1250B4C2T	CTS	334P/L	VCXO	125 MHz	LVPECL	2.5V	±30ppm	-20°C ~ 70°C
334P1250B4C3T	CTS	334P/L	VCXO	125 MHz	LVPECL	3.3V	±30ppm	-20°C ~ 70°C
334P1250B4I2T	CTS	334P/L	VCXO	125 MHz	LVPECL	2.5V	±30ppm	-40°C ~ 85°C
334P1250B4I3T	CTS	334P/L	VCXO	125 MHz	LVPECL	3.3V	±30ppm	-40°C ~ 85°C
334P1250B5C2T	CTS	334P/L	VCXO	125 MHz	LVPECL	2.5V	±25ppm	-20°C ~ 70°C
334P1250B5C3T	CTS	334P/L	VCXO	125 MHz	LVPECL	3.3V	±25ppm	-20°C ~ 70°C
334P1320B3C2T	CTS	334P/L	VCXO	132 MHz	LVPECL	2.5V	±50ppm	-20°C ~ 70°C
334P1320B3C3T	CTS	334P/L	VCXO	132 MHz	LVPECL	3.3V	±50ppm	-20°C ~ 70°C
334P1320B3I2T	CTS	334P/L	VCXO	132 MHz	LVPECL	2.5V	±50ppm	-40°C ~ 85°C
334P1320B3I3T	CTS	334P/L	VCXO	132 MHz	LVPECL	3.3V	±50ppm	-40°C ~ 85°C
334P1320B4C2T	CTS	334P/L	VCXO	132 MHz	LVPECL	2.5V	±30ppm	-20°C ~ 70°C
334P1320B4C3T	CTS	334P/L	VCXO	132 MHz	LVPECL	3.3V	±30ppm	-20°C ~ 70°C
334P1320B4I2T	CTS	334P/L	VCXO	132 MHz	LVPECL	2.5V	±30ppm	-40°C ~ 85°C
334P1320B4I3T	CTS	334P/L	VCXO	132 MHz	LVPECL	3.3V	±30ppm	-40°C ~ 85°C
334P1320B5C2T	CTS	334P/L	VCXO	132 MHz	LVPECL	2.5V	±25ppm	-20°C ~ 70°C
334P1320B5C3T	CTS	334P/L	VCXO	132 MHz	LVPECL	3.3V	±25ppm	-20°C ~ 70°C
334P1485B3C2T	CTS	334P/L	VCXO	148.5 MHz	LVPECL	2.5V	±50ppm	-20°C ~ 70°C
334P1485B3C3T	CTS	334P/L	VCXO	148.5 MHz	LVPECL	3.3V	±50ppm	-20°C ~ 70°C
334P1485B3I2T	CTS	334P/L	VCXO	148.5 MHz	LVPECL	2.5V	±50ppm	-40°C ~ 85°C
334P1485B3I3T	CTS	334P/L	VCXO	148.5 MHz	LVPECL	3.3V	±50ppm	-40°C ~ 85°C
334P1485B4C2T	CTS	334P/L	VCXO	148.5 MHz	LVPECL	2.5V	±30ppm	-20°C ~ 70°C
334P1485B4C3T	CTS	334P/L	VCXO	148.5 MHz	LVPECL	3.3V	±30ppm	-20°C ~ 70°C
334P1485B4I2T	CTS	334P/L	VCXO	148.5 MHz	LVPECL	2.5V	±30ppm	-40°C ~ 85°C
334P1485B4I3T	CTS	334P/L	VCXO	148.5 MHz	LVPECL	3.3V	±30ppm	-40°C ~ 85°C
334P1485B5C2T	CTS	334P/L	VCXO	148.5 MHz	LVPECL	2.5V	±25ppm	-20°C ~ 70°C
334P1485B5C3T	CTS	334P/L	VCXO	148.5 MHz	LVPECL	3.3V	±25ppm	-20°C ~ 70°C
334P1500B3C2T	CTS	334P/L	VCXO	150 MHz	LVPECL	2.5V	±50ppm	-20°C ~ 70°C
334P1500B3C3T	CTS	334P/L	VCXO	150 MHz	LVPECL	3.3V	±50ppm	-20°C ~ 70°C
334P1500B3I2T	CTS	334P/L	VCXO	150 MHz	LVPECL	2.5V	±50ppm	-40°C ~ 85°C
334P1500B3I3T	CTS	334P/L	VCXO晶振	150 MHz	LVPECL	3.3V	±50ppm	-40°C ~ 85°C
334P1500B4C2T	CTS	334P/L	VCXO	150 MHz	LVPECL	2.5V	±30ppm	-20°C ~ 70°C
334P1500B4C3T	CTS	334P/L	VCXO	150 MHz	LVPECL	3.3V	±30ppm	-20°C ~ 70°C
334P1500B4I2T	CTS	334P/L	VCXO	150 MHz	LVPECL	2.5V	±30ppm	-40°C ~ 85°C
334P1500B4I3T	CTS	334P/L	VCXO	150 MHz	LVPECL	3.3V	±30ppm	-40°C ~ 85°C
334P1500B5C2T	CTS	334P/L	VCXO	150 MHz	LVPECL	2.5V	±25ppm	-20°C ~ 70°C
334P1500B5C3T	CTS	334P/L	VCXO	150 MHz	LVPECL	3.3V	±25ppm	-20°C ~ 70°C
334P1536B3C2T	CTS	334P/L	VCXO	153.6 MHz	LVPECL	2.5V	±50ppm	-20°C ~ 70°C
334P1536B3C3T	CTS	334P/L	VCXO	153.6 MHz	LVPECL	3.3V	±50ppm	-20°C ~ 70°C
334P1536B3I2T	CTS	334P/L	VCXO	153.6 MHz	LVPECL	2.5V	±50ppm	-40°C ~ 85°C
334P1536B3I3T	CTS	334P/L	VCXO	153.6 MHz	LVPECL	3.3V	±50ppm	-40°C ~ 85°C
334P1536B4C2T	CTS	334P/L	VCXO	153.6 MHz	LVPECL	2.5V	±30ppm	-20°C ~ 70°C
334P1536B4C3T	CTS	334P/L	VCXO	153.6 MHz	LVPECL	3.3V	±30ppm	-20°C ~ 70°C
334P1536B4I2T	CTS	334P/L	VCXO	153.6 MHz	LVPECL	2.5V	±30ppm	-40°C ~ 85°C
334P1536B4I3T	CTS	334P/L	VCXO	153.6 MHz	LVPECL	3.3V	±30ppm	-40°C ~ 85°C
334P1536B5C2T	CTS	334P/L	VCXO	153.6 MHz	LVPECL	2.5V	±25ppm	-20°C ~ 70°C
334P1536B5C3T	CTS	334P/L	VCXO	153.6 MHz	LVPECL	3.3V	±25ppm	-20°C ~ 70°C
334P1555B3C2T	CTS	334P/L	VCXO	155.52 MHz	LVPECL	2.5V	±50ppm	-20°C ~ 70°C
334P1555B3C3T	CTS	334P/L	VCXO	155.52 MHz	LVPECL	3.3V	±50ppm	-20°C ~ 70°C
334P1555B3I2T	CTS	334P/L	VCXO	155.52 MHz	LVPECL	2.5V	±50ppm	-40°C ~ 85°C
334P1555B3I3T	CTS	334P/L	VCXO	155.52 MHz	LVPECL	3.3V	±50ppm	-40°C ~ 85°C
334P1555B4C2T	CTS	334P/L	VCXO	155.52 MHz	LVPECL	2.5V	±30ppm	-20°C ~ 70°C
334P1555B4C3T	CTS	334P/L	VCXO	155.52 MHz	LVPECL	3.3V	±30ppm	-20°C ~ 70°C
334P1555B4I2T	CTS	334P/L	VCXO	155.52 MHz	LVPECL	2.5V	±30ppm	-40°C ~ 85°C
