利用MCP9604热电偶调理芯片在极端环境下进行精确的温度测量

来源：金洛鑫浏览：- 发布日期：2025-10-17 10:10:05【大中小】

分享到：

利用MCP9604热电偶调理芯片在极端环境下进行精确的温度测量
MCP9604采用小巧的24引脚5×5焊盘网格阵列(LGA)封装,在电路板上占据极小的空间,对于那些对空间布局要求苛刻的设备而言,这种紧凑的设计无疑是一大福音.其引脚布局经过精心规划,每一个引脚都承担着独特的功能,与外部电路实现精准连接,确保信号的稳定传输.从关键参数来看,MCP9604堪称强大.它的工作温度范围极为宽泛,低至-200℃,高至+1372℃,这使得它能够在极寒的极地环境与酷热的工业熔炉等极端温度条件下稳定工作.在精度方面,系统精度可达±1.5℃,能够为用户提供相当准确的温度数据.并且,它拥有四个通道,可同时连接四个热电偶,极大地提高了温度测量设备晶振的效率,满足多测点温度监测的需求,例如在大型化工反应釜中,就可通过多个测点实时监测反应釜不同部位的温度,以便更好地控制反应进程.
内部构造与工作原理深度剖析
在MCP9604小小的身躯内,集成了多种关键组件,共同协作实现精确的温度测量.其中,模数转换器(ADC)负责将热电偶输出的模拟信号转换为数字信号,以便后续的数字处理.冷端补偿温度传感器则起着至关重要的作用,由于热电偶的输出信号不仅与测量端温度有关,还与冷端温度相关,该传感器实时监测冷端温度,并对测量结果进行补偿,消除冷端温度变化对测量精度的影响.放大器用于对热电偶输出的微弱信号进行放大,使其能够满足ADC的输入要求,保障信号在传输和转换过程中的准确性.MCP9604采用高阶NISTITS-90方程来实现精确测量,而非简单的模拟放大器的单阶线性近似.NISTITS-90方程是国际公认的高精度温度计算方程,它充分考虑了热电偶材料的特性,温度与电势之间的复杂非线性关系等因素.以K型热电偶为例,MCP9604利用芯片内集成的组件,通过复杂的数学运算和信号处理,严格按照高阶NISTITS-90方程进行温度计算,最终达成九阶精度.这种基于精确方程的运算方式,使得MCP9604能够在不同温度区间都保持极高的测量精度,无论是在低温的-200℃,还是接近其测量上限的1300℃左右,都能为用户提供可靠的温度数据,这是传统的基于单阶线性近似的测量方法所无法比拟的.

极端环境实测表现

(一)极寒考验:低温环境实例
在冷库监测场景中,一家大型食品仓储公司为了确保冷冻食品的品质,需要对冷库内的温度进行精确把控.冷库内常年保持在-20℃左右,传统的温度测量设备在长时间运行后,测量误差逐渐增大,无法满足食品储存对温度精度的严格要求.当引入采用MCP9604热电偶调理芯片的温度监测系统后,情况得到了极大改善.在持续一个月的测试晶振期间,MCP9604实时测量冷库内多个点位的温度,其测量数据与标准温度计的比对误差始终控制在±1.5℃以内,为冷库的温度调控提供了可靠依据,保障了食品的新鲜度和安全性.在模拟极地科考环境的实验中,科研团队将搭载MCP9604芯片的温度测量装置放置在模拟低温舱内,将温度逐渐降至-100℃.面对如此低温,许多普通温度传感器出现信号漂移,灵敏度降低等问题,甚至直接停止工作.而MCP9604凭借其出色的冷端补偿机制和稳定的电路设计,依旧能够稳定运行,准确输出温度数据.实验结果显示,在-100℃的低温下,MCP9604的测量精度仅下降了0.5℃,仍然保持在较高的精度水平,为极地科研设备的温度监测提供了有力支持,让科研人员能够更加准确地了解模拟极地环境下各种设备的温度变化情况.
(二)酷热挑战:高温环境案例
在钢铁冶炼车间,熔炉内的温度高达1000℃以上,对温度测量的准确性和稳定性要求极高.以往使用的部分温度传感器在如此高温下,不仅测量精度大打折扣,而且使用寿命极短,频繁更换传感器不仅增加了成本,还影响了生产效率.某钢铁企业尝试在温度测量系统中应用MCP9604热电偶调理芯片,连接K型热电偶对熔炉温度进行监测.在连续一周的高强度生产过程中,MCP9604始终稳定工作,准确反馈熔炉内的温度变化.当熔炉温度在1100℃-1300℃波动时,MCP9604的测量结果与实际温度的偏差始终控制在±1.5℃以内,为钢铁冶炼过程中的温度控制提供了精准的数据支持,有助于提高钢铁的质量和生产效率.在模拟火山监测的实验中,研究人员将基于MCP9604的温度测量设备放置在高温模拟环境中,模拟火山口附近高达800℃的耐高温晶振环境.在这种恶劣环境下,普通的温度测量设备因无法承受高温而迅速损坏,无法获取有效的温度数据.而MCP9604凭借其耐高温的特性和精确的测量算法,成功在模拟高温环境中运行了长达48小时,实时记录温度变化情况.实验数据表明,MCP9604在800℃的高温下,测量精度依然保持在系统精度±1.5℃的范围内,为火山监测等高温环境下的科学研究提供了可靠的温度测量解决方案,帮助研究人员更好地了解火山活动与温度变化之间的关系.

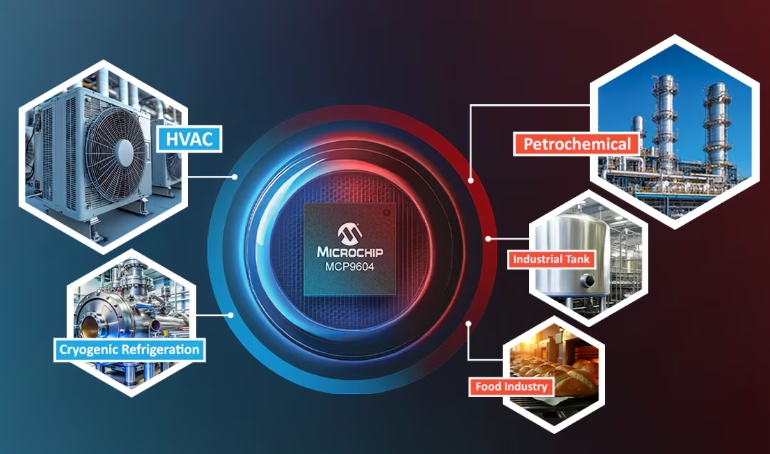

应用领域大放送
(一)工业制造中的质量"守护神"
在化工生产中,众多化学反应对温度有着严格的要求.以合成氨生产为例,氮气和氢气在高温,高压以及催化剂的作用下合成氨,反应温度通常控制在400-500℃.若温度过高,会使反应平衡向逆反应方向移动,降低氨的产率,若温度过低,反应速率会大幅减慢,影响生产效率.MCP9604热电偶调理芯片凭借其高精度的温度测量能力,实时监测反应釜内的温度,将测量数据反馈给控制系统,控制系统根据反馈数据及时调整加热或冷却装置,确保反应温度始终稳定在最佳范围内.在某大型化工企业的合成氨生产线上,应用MCP9604芯片后,氨的产率提高了5%,产品纯度也得到了显著提升,同时减少了因温度控制不当导致的设备故障和生产事故,为企业带来了可观的经济效益.在食品加工行业,温度同样是影响食品质量和安全的关键因素.例如,烘焙面包时,烤箱内的温度需要精确控制在一定范围内,才能使面包外皮金黄酥脆,内部松软可口.如果温度不均匀或不准确,可能导致面包部分烤焦,部分未熟透.某知名烘焙企业在其生产设备中采用MCP9604芯片,通过多个热电偶测点对烤箱不同位置的温度进行实时监测.一旦发现温度偏差超出允许范围,系统立即自动调整加热元件的功率,保证烤箱内温度均匀稳定.采用该芯片后,面包的次品率从原来的8%降低至3%,产品质量得到了消费者的高度认可,进一步提升了品牌的市场竞争力.
(二)科研探索的得力"小助手"
在材料研究领域,研究人员常常需要探究材料在不同温度下的性能变化.例如,在高温超导材料的研究中,需要精确测量材料在极低温环境下的转变温度,以及在不同温度区间的电阻特性等.MCP9604芯片的宽温度测量范围和高精度特性使其成为理想的温度测量工具.科研人员利用MCP9604连接低温热电偶,对超导材料进行低温环境下的温度监测,获取了准确的温度数据,为超导材料的性能分析和优化提供了有力支持.在一项关于新型高温合金材料的研究中,研究团队使用MCP9604芯片对材料在高温拉伸实验过程中的温度进行实时监测.通过精确控制实验温度,研究人员准确掌握了材料在不同温度下的力学性能变化规律,为该高温合金材料在航空航天等领域的应用开发奠定了坚实的理论基础.在生物实验中,温度对生物样本的活性和实验结果有着至关重要的影响.例如,细胞培养需要将培养箱内的温度精确控制在37℃左右,偏差过大可能导致细胞生长异常甚至死亡.在一些生物医学研究中,还涉及到超低温保存生物样本,如干细胞,血液制品等,需要将温度稳定控制在-80℃甚至更低.MCP9604芯片能够在这些复杂的温度环境下准确测量温度,确保实验条件的稳定性.某生物医学研究机构在进行干细胞培养实验时,采用MCP9604芯片对培养箱温度进行监测和控制.实验过程中,芯片实时反馈温度数据,当温度出现微小波动时,控制系统及时调整加热或制冷装置,使培养箱温度始终保持在37℃±0.5℃的范围内.在该芯片的助力下,干细胞的培养成功率从原来的70%提高到了90%,为生物医学研究的顺利开展提供了可靠保障.

使用指南与注意事项
(一)硬件连接与软件配置步骤
在硬件连接方面,MCP9604作为一款I²C接口的芯片,与单片机等设备的连接较为便捷.以常见的Arduino单片机为例,将MCP9604的SCL引脚连接到Arduino的A5引脚,SDA引脚连接到A4引脚,这两根线用于实现I²C通信协议,在芯片与单片机之间传输数据和指令.VDD引脚连接到Arduino的5V电源引脚,为芯片提供工作电压,确保芯片内部的电路能够正常运行,GND引脚则连接到Arduino的GND引脚,建立公共接地参考点,保证信号传输的稳定性和准确性.同时,将热电偶的正负极分别连接到MCP9604对应的通道引脚,如通道0的AIN0+和AIN0-引脚,这样热电偶产生的温度信号就能输入到芯片中进行处理.为了更直观地展示连接方式,可参考图1:[此处插入MCP9604与Arduino连接的清晰示意图,图中明确标注各引脚的连接关系]在软件配置上,首先需要引入相关的库文件,以Arduino环境为例,可使用Wire库来实现I²C通信.在代码中,先初始化Wire库,使用Wire.begin()函数,这一步是启动I²C通信总线,为后续与MCP9604的通信做好准备.然后,通过I²C地址与MCP9604进行通信,MCP9604的默认I²C地址为0x67,可使用Wire.beginTransmission(0x67)函数开始与该地址的设备进行通信,在这个函数调用后,后续发送的数据都会被传输到地址为0x67的MCP9604芯片.接着,设置MCP9604的工作模式和参数,例如选择热电偶类型,MCP9604支持八种常见的热电偶类型,可通过向相应的寄存器写入配置值来选择,如对于K型热电偶,需按照芯片手册的规定,向特定寄存器写入对应的配置字节,以确保芯片能正确识别和处理K型热电偶的信号.最后,读取MCP9604转换后的温度数据,使用Wire.requestFrom(0x67,2)函数向芯片请求读取2个字节的数据,这2个字节包含了经过芯片处理后的温度信息,读取后再根据芯片的数据格式和计算公式,将读取到的原始数据转换为实际的温度值,即可得到精确的温度测量结果.
(二)常见问题及应对策略
在使用MCP9604的过程中,可能会遇到数据异常的问题,例如温度数据跳变严重,与实际温度相差甚远.这有可能是热电偶接触不良导致的,热电偶与MCP9604的连接引脚如果松动,氧化或者受到干扰,都可能使输入到芯片的信号不稳定,从而导致测量数据异常.解决方法是检查热电偶的连接,确保引脚紧密连接,无松动迹象,如有氧化现象,可使用砂纸轻轻打磨引脚,去除氧化层,保证良好的电气连接.此外,也可能是电磁干扰影响了信号传输,在强电磁环境下,如附近有大型电机,变压器等设备,会产生较强的电磁辐射,干扰热电偶传输到MCP9604的微弱信号.此时,可对热电偶的信号线进行屏蔽处理,使用带屏蔽层的线缆,并将屏蔽层接地,以减少电磁干扰对信号的影响.通信故障也是常见问题之一,表现为单片机无法与MCP9604正常通信,读取不到数据.可能的原因是I²C通信线路存在问题,如SCL或SDA线路短路,断路,或者上拉电阻配置不当.上拉电阻对于I²C通信至关重要,它能将总线电平拉高,确保信号的可靠传输,如果上拉电阻的阻值不合适,可能导致通信不稳定或无法通信.首先应检查I²C通信线路,使用万用表测量SCL和SDA线路的电阻值,判断是否存在短路或断路情况,若有问题,修复线路,同时,检查上拉电阻的阻值,按照芯片手册的建议值进行配置,一般对于5V系统,上拉电阻可选用4.7kΩ.另外,I²C地址冲突也可能导致通信故障,如果多个I²C设备使用了相同的地址,就会造成通信混乱.可通过修改MCP9604的地址跳线或者在软件中重新配置地址,确保每个I²C设备的地址唯一,避免地址冲突.
