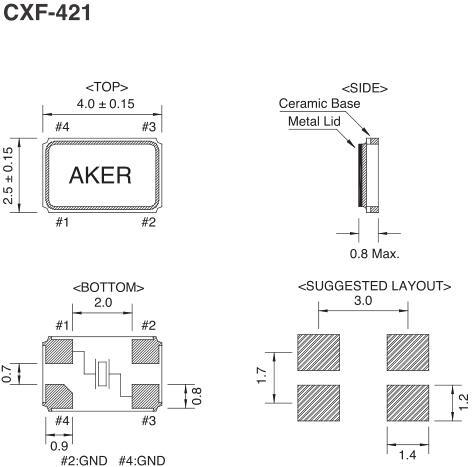

AKER晶振,贴片晶振,CXF-421晶振,4025mm晶体

频率:12.000MHz~52.000MHz

尺寸:4.0*2.5*0.8mm

4025mm体积的晶振,可以说是目前小型数码产品的福音,目前小型的智能手机里面所应用的就是小型的石英晶振,该产品适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高的稳定度,小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高的速贴片机应用,以及高的温回流焊接(产品无铅对应),为无铅产品.
订购热线:0755-27837162

JLXNR-2

        安碁科技成立于西元1990年,主要从事石英元件产品的研发、制造及销售。拥有深厚的研发技术底蕴,为石英晶体振荡器之专业制造公司。深耕台湾、布局全球。在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进。以技术为导向的总部设在台湾,我们通过全球分支机构和分销网络提供即时服务,以满足客户的满意度。公司愿景-追求卓越,不断创新,与客户一同成长,成为客户在频率控制元件领域的最佳伙伴。AKER晶振,贴片晶振,CXF-421晶振,4025mm晶体
        安碁科技允诺给予后代子孙一个干净且绿色的地球,故在过去从没有因污染环境,而抵触了当地或国际的环保法规,甚至造成生态的危害。因此积极开发出绿色时钟晶体产品,以符合国际环保的趋势( 例如:RoHS、REACH等) 。并建立定期回应利害关系人所重视议题之沟通机制,公司于2015开始进行企业社会责任报告书制作,期望能透过非财务性报告,让更多利害关系人更加的了解安碁。

        AKER晶振,贴片晶振,CXF-421晶振,4025mm晶体.该产品体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高的温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高的温回流温度曲线要求.
        石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切。

AKER Crystsl

符号

CXF-421晶振

基本信息对照表

Crystal标准频率

f_nom

12.000MHz~52.000MHz


储存温度

T_stg

-55°C ~+150°C

裸存

工作温度

T_use

-40°C ~+85°C

-40°C ~+125°C

AKER Crystal特定的温度

激励功率

DL

10μW (100μW Max.)

如你有最大激励功率为100μW需求,请联系我们金洛电子

精度

f_— l

±10ppm~±100ppm

如有需要更高的精度可以特定.

拐点温度

Ti

±20ppm~±100ppm/+25°C ±5°C



负载电容

CL

6pF~47pF

可按客户需求指定

串联电阻(ESR)

R1

70kΩ Max.

70kΩ — 45kΩ

频率老化

f_age

±3×10-6 / year Max.

+25°C,第一年

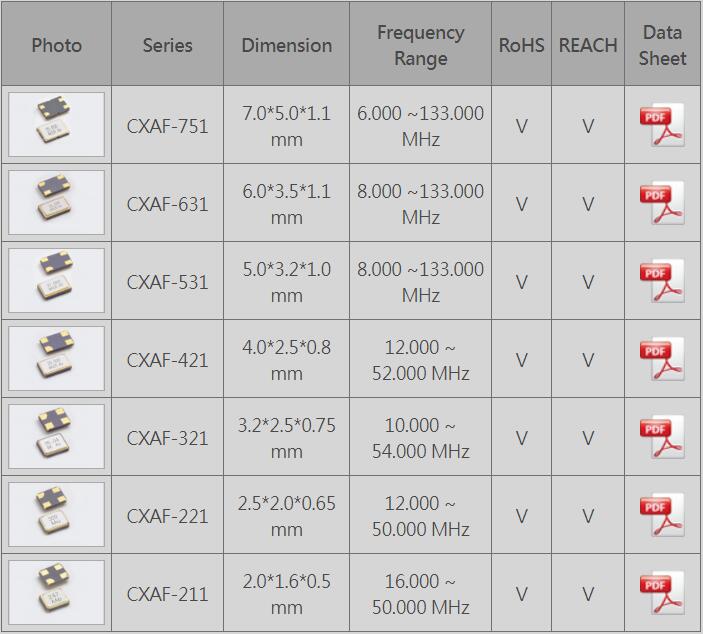

台湾AKER晶振公司MHZ系列料号表:

AKERMHZ

CXF-421 4025

满足功能性能要求
        根据特定的内部结构,支架的内部将贴片晶振抽空或填充惰性气体以保持其结构特点。
超声波焊接机的使用
        超声波焊接机的使用会导致降解超声共振引起的工作特性分析水晶碎片。AKER晶振,贴片晶振,CXF-421晶振,4025mm晶体
表面安装型晶体单元的安装
        (1)严重的温度变化
        在长时间和反复的严重温度变化下焊料可能会破裂;这是由于扩张造成的印刷线路板的温度系数不同材料和薄型4025进口晶振封装。如果预期会出现这种情况并避免此类问题。
        (2)自动安装引起的冲击
        请注意,在自动安装过程中,此类过程作为吸附,夹紧或安装到电路板上,可以对晶体单元施加太大的机械冲击,并且电气特性可能会改变或恶化。
        (3)弯曲PC板引起的应力
        如果晶体单元焊接到PC板后,则电路板是弯曲,机械应力可能导致焊接部分剥离或晶体单元包装破裂。
        (4)接地端子
        如果石英晶振配有接地端子,请确保将其焊接到GND或电源端子。如果不是接地,可能无法获得正确的频率。
