艾西迪高品质晶振,TX20SE温度补偿晶体振荡器,TX20SE1600ROKBXHL-PF[16MHz]晶振

频率:13~55MHZ

尺寸:2.0*1.6mm

2016mm体积的温补晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V±0.1Vto+2.9V±0.1V对应IC可能)高度:最高0.8mm,体积:0.0022cm3,重量:0.008g,超小型,轻型,低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

          艾西迪高品质晶振,TX20SE温度补偿晶体振荡器,TX20SE1600ROKBXHL-PF[16MHz]晶振全球分销网络,作为discoverIE Group plc的一部分,通过我们的独立分销合作伙伴,ACT晶振可以在全球范围内支持您的频率控制要求。
 我们不仅仅是频率控制,以工程为主导的技术支持
  定制设计/非标准频率,石英晶振和微控制器匹配服务
  样品库存,位于英国的内部技术实验室
  广泛而成熟的全球分销网络,全面的售后支持
  库存管理
  通过ISO9001和TS16949认证,灵活性 - 快速周转时间,低MOQ
  广泛的产品
         无论您需要新技术,如M-SAC增强型贴片振荡器,还是简单的基本石英晶振,我们的工程团队都将帮助您为您的应用选择合适的解决方案,并在整个设计周期和生产过程中为您提供支持。

          艾西迪高品质晶振,TX20SE温度补偿晶体振荡器,TX20SE1600ROKBXHL-PF[16MHz]晶振,ACT晶振公司除了石英晶体水晶组件,同时量产LC滤波器,SAW,实时时钟,陶瓷电子和天线等产品,但频率元件一直都是艾西迪晶振公司最重要的模块,除此之外,陶瓷谐振器,SMD晶振等都深受各大知名企业的欢迎。

      2016mm体积的温补晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V±0.1Vto+2.9V±0.1V对应IC可能)高度:最高0.8mm,体积:0.0022cm3,重量:0.008g,超小型,轻型,低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

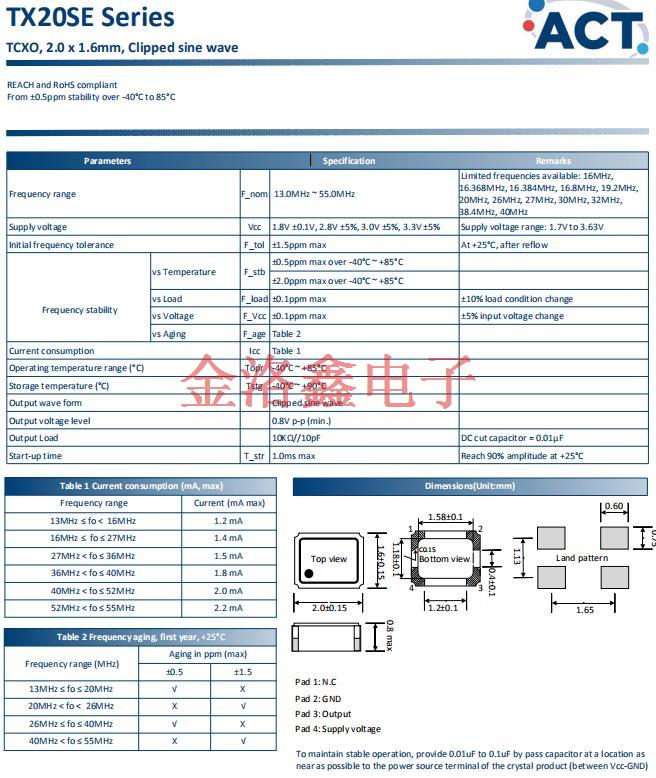

     Parameters  Specification Remarks
Frequency range F_nom   13.0MHz ~ 55.0MHz Limited frequencies available: 16MHz,
16.368MHz, 16.384MHz, 16.8MHz, 19.2MHz,
20MHz, 26MHz, 27MHz, 30MHz, 32MHz,
38.4MHz, 40MHz
Supply voltage Vcc 1.8V ±0.1V, 2.8V ±5%, 3.0V ±5%, 3.3V ±5% Supply voltage range: 1.7V to 3.63V
 Initial frequency tolerance F_tol ±1.5ppm max At +25°C, after reflow



Frequency stability
vs Temperature F_stb ±0.5ppm max over ‐40°C ~ +85°C
±2.0ppm max over ‐40°C ~ +85°C
vs Load F_load ±0.1ppm max ±10% load condition change
vs Voltage F_Vcc ±0.1ppm max ±5% input voltage change
vs Aging F_age Table 2
Current consumption Icc Table 1
Operating temperature range (°C) Topr ‐40°C ~ +85°C
Storage temperature (°C) Tstg ‐40°C ~ +90°C
Output wave form Clipped sine wave
Output voltage level 0.8V p‐ p (min.)
Output Load 10K?//10pF DC cut capacitor = 0.01 μ F
Start‐ up time T_str 1.0ms max Reach 90% amplitude at +25°C

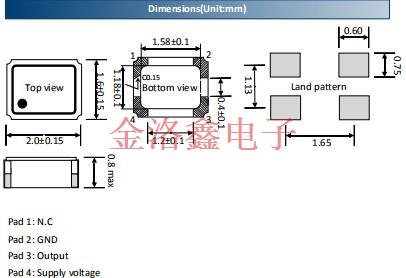

TX20SE 尺寸

抗冲击
          晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
          暴露于辐射环境会导致贴片石英晶振性能受到损害,因此应避免照射。艾西迪高品质晶振,TX20SE温度补偿晶体振荡器,TX20SE1600ROKBXHL-PF[16MHz]晶振.
化学制剂/pH值环境
          请勿在PH值范围可能导致腐蚀或溶解晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
          请勿使用可能导致贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
          请勿在卤素气体环境下使用贴片晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
静电
         过高的静电可能会损坏进口有源晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
