Raltron晶振公司常见的感应振荡器技术(一)

返回列表 来源:金洛鑫 浏览:- 发布日期:2018-12-13 11:05:02【
分享到:

    每年有数以亿计的欧美晶振,日产晶振和台湾晶振涌入中国内地市场,为广大生产厂家和制造型企业源源不断的供应品质较好的石英晶体和石英晶体振荡器,除此之外,也为国内的晶振厂家带来许多相关的资料技术,有助于大陆晶体制造商的成长。Raltron晶振公司成立于1983年,总部位于美国佛罗里达州的迈阿密市,主要生产和销售32.768K晶振,MHZ石英晶振,插件晶振,SPXO振荡器,TCXO温补晶振,VCXO压控晶振,OCXO恒温晶振,可编程晶振,陶瓷谐振器,声表面滤波器,同步模块,PLL合成器等电子元件产品。

ASIC和微处理器时钟元素市场规模估计为100每月百万单位。经常这些通过设计满足要求有通孔和母板的母板购买“全尺寸”或“半尺寸”逻辑时钟。由PCMCIA和磁盘驱动器驱动设计师,现在更新振荡器单元包含在大多数ASIC中。这些石英晶体振荡器单元可用于提供时基时钟输出无需打包时钟。这种技术允许PCB真实房地产减少60%,而这反过来又减少了降低EMI的附加优势。时钟成本直接降低额外的成本削减间接时一个人考虑空间成本。这是本文的根本目的向新手表明如何利用ASIC中的振荡器单元提供时钟要求。本文将讨论输出阻抗的影响,外部组件和选择方法相同。

美国晶振,Raltron石英晶体振荡器

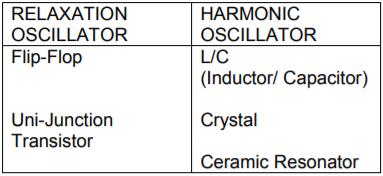

振荡器可能是被归类为放松或放松谐波型。松弛振荡器由单个储能元件组成(电容器或电感器)和电阻器。该通常使用C-RL-R时间常数触发对电压电平敏感的设备例如触发器或Uni-Junction晶体管(UJT)。波形通常是指数性和丰富的谐波。确定振荡频率时间常数,电源电压和阈值触发水平。一般来说这些振荡器的频率不是很稳定但是适用于闪光灯,转向指示灯或闪烁的灯光。谐波振荡器符合巴克豪森的标准,要求两个阶段并且满足提供标准持续振荡器。

Σ闭环增益≥1

Σ绕闭环的相移=n*

360度,其中n是整数值

谐波振荡器同时使用电感和电容元件或它们的机械元件和声音等价物,如元素在a的等效电路中表示石英晶体。谐波振荡器是以正弦波形和波形为特征出色的频率稳定性频率由电感器决定电容器和传播延迟有源电路。本文仅限于谐波振荡的产生使用新的振荡器单元。

美国晶振,Raltron石英晶体振荡器

水晶选择:

振荡器设计时钟必须简单,低成本和可靠。发明了基本的ATBT削减在1934[1]仍然是削减的选择。在削减用于基础和泛音模式。BT削减用于只有基本模式。AT CutAT切割石英晶体谐振器的频率与温度特性遵循第3顺序曲率为+25℃的拐点。标准频率与温度规格为±0.005%(50ppm)或-20+70℃±0.01%(100ppm)。稳定性限值为±0.001%(10ppm),来自-20℃至+70℃。BT CutBT切割谐振器的频率与温度特性遵循a抛物线曲线最大频率接近室温。因此,对于BT切割,频率在较高和较低时都会减少温度。经过校准的水晶+25℃的标称频率为-100ppm+70C时,每个变化为-4ppm学位C

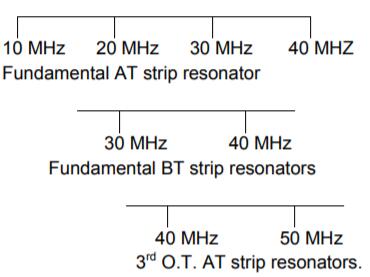

有关图形比较,请参见图1两个削减。在基本地带。低成本的微型基本的AT带状晶体通常是使用3.540MHz晶振设计规定了板的厚度(以密耳为单位)=66.4/频率(以MHz为单位)。跳闸晶体受到弯曲和面部的困扰必须考虑的剪切耦合在宽度与厚度设计比例。在另外,上下频率限制受到工艺设计的限制困难。在频率的低端光谱,厚度几乎为20密耳并需要特殊处理,如单向轮廓和边缘倾斜。在40MHz时,AT晶体仅为1.66密耳厚,必须用真空处理选秀权。

在第三个Overtone地带。在设计中泛音带状晶体,耦合问题将频率上限限制在约55MHz。除了弯曲之外和面的剪切耦合模式基本面,也有联结Z厚度剪切和谐波的谐波X厚度剪切模式。Dworksy[2]陈述,“显然是泛音的设计谐振器要复杂得多基本模式器件设计,以及更严格的美国进口晶振公差要求可重复的设备性能预期。”

BT Fundamental Strip低成本:

微型基本BT带状晶体谐振器比AT1.521倍晶体。较厚的谐振器减少了处理成本因此很多带状晶体单元在3045MHz频带是基本的BT板。

倒置台面晶体:

倒置梅萨晶体利用和蚀刻技术制造双层谐振器。该较厚的搭接部分用于安装支持。更薄的蚀刻部分包含电极。基本的晶体的电压范围为60120MHz和第三个泛音到350MHz。一个新的产品,tab mesa晶体,最近已上市。该产品使用较少比完整的360度更厚的支持区域可以包装在2x6毫米管状圆柱音叉表晶包装。HC-49HC-45基础和第三泛音水晶。基本和第三泛音水晶装在传统的HC45中和HC-49持有人也很出色作为计时元素的选择。这些水晶是应该的含铅设备通孔安装。第三条线索可以添加更坚固,低调安装。SMT的引线成型应用程序可以完成;但是,由于处理和处理困难,这是目前不是一个大票。

美国晶振,Raltron石英晶体振荡器

美国拉隆晶振(Raltron)经营的频率控制元器件分类和型号很多,尤其是石英晶体振荡器方面的,以上都是Raltron公司整理的常见的感应振荡器技术的一部分,后续我司金洛鑫电子会陆续分享后面的资料,多次上传,感兴趣的客户和工程可联系我司,或关注金洛鑫电子的官网,更多的贴片晶振技术等你来拿!
