VCXO Oscillator绝对拉动范围定义

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-01-25 10:08:42【
分享到:

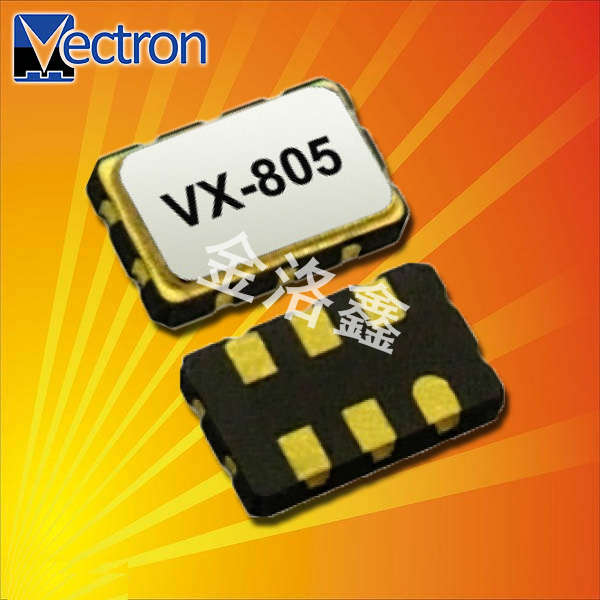

电压控制型(VCXO)振荡器通常都具有低相位噪声,低相位抖动性能,部分型号还可以输出LVDSLV-PECLLVCMOS等差分信号,全球80%以上的频率元件制造商,都有研发并生产VCXO晶振,而且尺寸从大到小都有,可应用到不同的板子上。Vectron晶振公司量产的VCXO Oscillator系列料号有20多种,体积最大的有58.3mm*48.3mm,最小的是3.2*2.5mm,一般用在井下探测,无线基站,超级计算机,雷达系统,能源管理,数据存储,航天航空等产品身上。

Vectron Technologies使用绝对拉力范围来定义VCXO可以调整的偏差量关于设备的中心频率,fo。本应用笔记定义了APR并比较了其优点与总拉动范围等替代术语。

VCXO Oscillator绝对拉动范围定义

在数字通信网络中,源时钟具有来自中心的定义的最大误差频率随温度变化,老化和电源变化。此错误由多种因素定义由申请书决定。接收器包含一个必须能够跟踪的VCXO振荡器源错误以恢复时钟和/或转换为更高的频率。例如,Stratum4级时钟在所有环境条件下,要求更严重的情况下误差为32ppmVCXO还必须能够在温度,老化和电源变化范围内拉动或跟踪32ppm

根据APR指定的具有32ppmAPRVCXO石英晶体振荡器将是正确的选择并且将始终具有能力在最恶劣的条件下锁定到源时钟-已经消除了specmanship

再次使用Stratum4,定义VCXO可以选择;

VIAPR方法其他的TPR方法

F=32ppmAPR总拉动范围完成!

减去温度稳定性

减少老化

减少供应变化

APRVCXO晶振可以变化的最小保证量,关于中心频率(fo)。它考虑到退化,包括温度(070-4085°C),老化(20年,40°C),功率供应变化(10%)和负载变化。APR=(拉动范围)-(由于温度+老化+电源+负载引起的劣化)对于根据APR指定的VCXO,没有关于频率偏差的猜测工作在所有条件下都可以跟踪您的输入信号。

例如,最流行的APR选项之一是50ppm,其在第四位置由“G”定义字母代码。16.384MHz VCXO的温度漂移不超过20ppm5ppm老化(20年,40℃),由于电源变化导致5ppm,由于负载变化导致4ppm。一个装置按总拉力规定,总拉力至少需要84ppm以满足规格要求。为了提供APR保证,器件具有良好的温度,老化和电源特性变化。每个压控晶体振荡器都在温度范围内进行拉伸测试。这是一个完全自动化的过程器件在070-4085°C的温度循环中连续测试,包括浸泡在极端温度下。数据自动存储以供分析。老化表征已经存在执行和相关。由电源和负载引起的变化也很好理解。

VCXO Oscillator绝对拉动范围定义

APR是用于指定VCXO Oscillator的偏差能力的优良方法,并且正在被迅速采用由业内其他供应商提供。除了测试最小APR之外,每个设备都是自动的测试上升和下降时间,占空比,电流消耗和启动时间,并为SPC存储测试数据分析。除了提供卓越的性能和封装技术外,VI提供的压控晶振也是如此经过最彻底的测试,并拥有业内最佳的保证规格。

使用TotalPull Range指定的设备可能会因为看起来更高的拉力而错误地看起来更优越能力。但是,为了确保按总拉力指定的VCXO贴片晶振满足您的设计需求,必须联系制造商以确定由于温度,老化,电源和负载引起的漂移必须从他们的TPR中减去变化。不能假设VCXO的性能除非明确定义稳定性,否则等于总拉动范围减去“稳定性”-这种情况很少发生。APR减少了定义和理解VCXO规范所花费的时间。

Voltage Controlled Crystal Oscillator的性能都非常稳定,优质的正品无偏差,使用时要注意在回流过程中,贴片振荡器必须位于PCB的顶部,相位噪声随输出频率的增加而降低,在焊接过程中要留意相关的事项。在数字化领域中,VCXO Oscillator的作用也是比较明显而且重要,精准而稳定的时钟信号,可以带过板子上其他的电子元件工作,维持该产品正常的功能和运作。
