Raltron推出业内最小封装OCXO恒温晶振
Raltron推出业内最小封装OCXO恒温晶振
在5G/6G小型射频基站,光通信模块,便携式射频测试仪,无人机载荷,卫星便携终端,高速网卡,微型雷达感知设备等领域,产品持续向着高密度集成,轻量化,微型化迭代.PCB板上的每一寸空间都弥足珍贵,射频通道,基带芯片,存储,电源器件高度堆叠,留给高稳时钟基准的空间被不断压缩.作为时频领域精度等级最高的器件,OCXO恒温晶体振荡器凭借ppb级频率稳定度,超低相位噪声,是射频同步,授时守时,精密测量不可替代的核心基准.但长期以来,OCXO受制于内部恒温腔体,加热结构,隔热封装的物理限制,封装体积普遍偏大,在小型化,高密度设计中很难落地,很多方案设计师不得不面临两难选择:要么舍弃OCXO高精度,改用TCXO降低指标;要么放大整机尺寸,牺牲设备便携性.
深圳市金洛鑫电子有限公司是Raltron晶振品牌正规授权代理商,该微型OCXO系列主流频率规格常备样品与量产库存,可提供原厂规格资料,参数选型,样品测试,技术对接,品质追溯,稳定交期一站式服务,有参数咨询,样品申领,报价交期评估需求,欢迎来电咨询:0755-27837162.
一,小型化高端装备,面临OCXO微型化的行业痛点
OCXO的核心原理是内置恒温炉,将石英谐振晶片维持在晶体的零温漂拐点温度,从物理层面消除温度变化带来的频率偏移,稳定性远高于TCXO温补晶振.但恒温槽结构本身存在体积门槛,传统OCXO封装尺寸普遍较大,在当下高密度通信,便携测控场景中,衍生出一系列棘手的设计难题:第一,封装尺寸过大,高密度PCB布局难以安放.新一代光模块,高速网卡,微型无人机射频载荷,便携侦察设备的板卡面积有限,射频线路布局复杂.常规OCXO占用面积大,挤占射频走线空间,极易造成走线绕线,阻抗失控,引发射频信号干扰,隔离度下降等问题,很多微型项目直接因为时钟器件尺寸超标导致方案改板,延期.第二,小型设备对重量敏感,大体积OCXO增加整机负载.无人机,机载载荷,便携手持测试仪器,重量指标严格,传统OCXO腔体厚重,增加设备自重,降低续航时间与挂载能力,限制微型无人平台的应用场景拓展.第三,传统小型化尝试往往伴随性能妥协.市面上部分缩小尺寸的OCXO方案,为压缩体积简化隔热结构,缩减补偿电路,带来稳定度下滑,相位噪声恶化,预热时间拉长,抗振动能力下降等副作用,在宽温,振动工况下指标漂移明显,无法满足通信同步,卫星守时,射频计量的高标准要求.第四,功耗与体积,精度三者难以平衡.很多微型OCXO方案,要么体积缩小后稳态功耗飙升,不适合电池供电设备;要么压低功耗,牺牲长期老化指标,设备长时间工作后频率持续偏移,丧失OCXO原本的高稳定优势.第五,量产一致性与气密可靠性难以保障.微型化之后,腔体密封,电极焊接,晶片固定工艺难度陡增,微小的工艺偏差就会带来批次差异,气密失效,水汽渗入,会让器件长期稳定性快速劣化,增加整机售后风险.
二,Raltron微型OCXO核心技术亮点

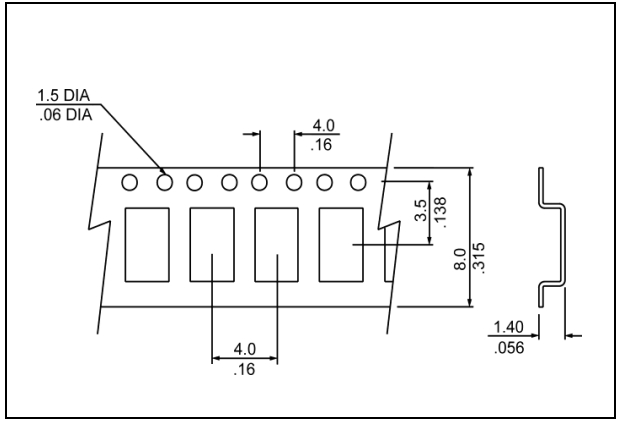

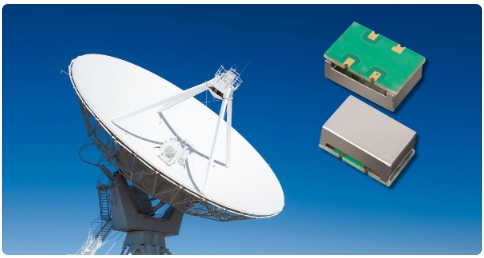

Raltron这款业内最小OCXO,依托Raltron在微型恒温腔体,精密石英加工,低热容量加热控制,金属气密封装上的多年积累,在极致紧凑的封装内部,集成完整恒温系统,高精度SC切石英晶片,数字化温控补偿电路,兼顾尺寸,稳定度,相位噪声,功耗四大核心指标,适配各类空间受限的高精度射频与时序系统:
行业领先超小SMD封装,极致占位面积该系列OCXO采用超紧凑贴片封装,是当前商用OCXO中占位面积领先的方案,大幅降低板卡占用空间.贴片式结构适配自动化SMT产线,不需要额外开孔布局,完美适配高速网卡,光模块,微型射频板卡,小型无人机飞控射频单元这类高密度PCB设计,给射频,基带电路预留充足布线与隔离空间.
ppb级全温域频率稳定度,对标大尺寸高端OCXO振荡器虽然尺寸大幅压缩,但并未牺牲核心精度指标.依托SC切晶片与精准恒温控制,全工作温度区间内实现ppb级频率稳定度,宽温环境下温漂抑制能力和传统大体积OCXO处于同一水准.面对设备暴晒,低温工作,舱内温差交变场景,时钟基准持续锁定,保障载波解调,时隙同步,TOA测距,GNSS失锁守时的精度要求.
优异低相位噪声特性,适配射频,微波通信系统Raltron优化了晶片抛光,镀膜工艺与振荡回路设计,在微型腔体结构下抑制寄生谐振,实现优异相位噪声指标.在射频接收,本振生成,雷达回波采集场景,低相噪时钟压低系统底噪,避免时钟噪声掩盖微弱射频信号,提升接收机灵敏度与通信链路稳定性,适合5G小站,微波点对点通信,射频测试仪器.
优化的恒温热控方案,功耗可控,支持电池供电采用低热容量微型加热结构与智能温控算法,相比同精度传统OCXO,稳态功耗得到优化,兼顾恒温精度与能耗表现.除市电供电的板卡设备之外,也可以适配太阳能储能,锂电池供电的便携,机载,野外部署设备,拓展OCXO在离线小型装备中的应用边界.
金属高气密封装,抗振,抗湿,长期老化性能优异微型金属气密腔体封装,隔绝水汽,粉尘,腐蚀性气体,避免内部晶片,加热电路受潮劣化.封装结构经过随机振动,机械冲击仿真与可靠性验证,降低g敏感度,在无人机飞行颠簸,车载颠簸,便携设备搬运冲击工况下,抑制瞬时频率抖动,日老化率控制在极低水平,适配设备多年服役周期.
标准化CMOS/正弦波输出,适配主流射频基带芯片提供标准化时钟输出,支持CMOS或者正弦波版本可选,驱动能力匹配主流射频芯片,GNSS基带,FPGA同步接口,外围配套电路简单,减少硬件工程师的调试工作量,缩短项目研发周期.
三,五大核心价值,赋能微型高端设备突破空间限制
3.1极小占位,释放高密度PCB设计空间
以行业最小OCXO封装,大幅降低时钟器件占用面积,解决高速网卡,光模块,微型射频板卡布局难题,射频走线更容易实现阻抗控制,隔离设计,减少板内信号串扰,简化高密度硬件方案设计难度.
3.2小体积不缩水,保留OCXO原生超高稳定能力
不再需要在体积和精度之间取舍,小型化设备也可以搭载ppb级恒温时钟基准,替代过去只能选用TCXO晶振的方案,提升通信同步,定位测距,射频测量的精度上限,助力微型设备实现高阶功能.
3.3轻量化设计,降低机载,便携设备负载压力
更小的腔体,更轻的重量,非常适合无人机载荷,手持射频测试仪,便携卫星终端,降低整机重量,间接延长设备续航,拓展无人平台,便携侦察装备的作业半径.
3.4气密抗扰+低老化,保障长期连续工作可靠
高气密抗环境封装搭配优秀老化指标,设备长期野外,机载使用时,时序精度缓慢漂移可控,减少定期校准需求,降低运维成本,适合无人值守,难以频繁回收校准的微型监测节点.
3.5Raltron原厂工艺管控,量产一致性稳定可控
Raltron自有晶片加工,腔体装配,老化筛选,终测产线,每一批次微型OCXO都经过温度循环,振动冲击,湿热,通电老化全套可靠性筛选,批次参数一致性好,支持通信厂商,仪器厂商稳定大批量排产.
四,典型应用场景
4.1高速网卡,数据中心高精度同步板卡
服务器高速网卡,同步卡对时钟同步精度要求严苛,板卡空间紧凑,这款微型OCXO为以太网精准时间同步PTP提供高稳基准,保障数据中心时间同步精度.
4.25G/6G微型小基站,室内射频拉远模块
室内微站,皮基站体积受限,射频通道密集,微型OCXO提供稳定本振与时序基准,保障载波同步,保障小区通信质量.
4.3无人机射频载荷,微型机载测控终端
无人机侦察,通信中继载荷重量,尺寸严格受限,OCXO用于射频收发,测距定位,在高速飞行振动环境下维持时序稳定.
4.4便携式射频测试仪,手持频谱监测设备
手持无线电监测,场强测量仪器,依靠小型OCXO提供高稳本振,实现高精度频谱采集,干扰源定位.
4.5卫星便携终端,低轨通信微型接收机
便携5G卫星通信设备晶振终端,GNSS遮挡失锁场景下依靠OCXO守时,维持载波链路,同时适配设备小型化,轻量化设计需求.
4.6光通信高端光模块
高速相干光模块,对本振时钟稳定性敏感,微型OCXO在狭小模块内部提供稳定时频基准,保障相干解调稳定.
第一,规格选型:可根据系统需求选择CMOS输出或者正弦波输出版本;对相位噪声要求极高的射频链路优先正弦波输出;数字同步,网卡PTP场景优先CMOS版本,同时确认供电电压,稳定度等级.第二,电源设计:OCXO对电源噪声敏感,供电引脚就近放置高频去耦电容,有条件建议采用独立低噪声LDO供电,和功放,DCDC电源域隔离,避免开关噪声劣化相位噪声.第三,PCB布局:器件尽量靠近射频/基带芯片的时钟输入引脚,走线短而直;远离功率电感,天线辐射区域,降低电磁干扰;结构上增加减振垫可以进一步降低振动带来的频偏.第四,散热布局:虽然已经做了微型恒温优化,板卡布局时避免紧贴大功率发热器件,防止环境热流干扰恒温腔体工作.第五,资料支持:深圳市金洛鑫电子可提供原厂规格书,可靠性测试报告,RoHS合规文件,配合客户完成供应商审核,样机测试,认证资料准备.
六,深圳市金洛鑫电子有限公司:Raltron正规授权代理,助力小型化高稳时序方案落地
深圳市金洛鑫电子有限公司,专注高端频控器件分销,是Raltron拉尔创晶振品牌正规授权代理商.随着通信设备,射频仪器,无人平台持续小型化,高密度板卡对微型高稳OCXO的需求快速增长,Raltron这款业内最小OCXO,精准匹配行业微型化,高精度的发展趋势.
公司常备该微型OCXO主流频率样品,快速响应研发打样,样机验证,小批量试产和持续量产订单.配套服务包含参数选型对比,原厂技术对接,样品测试跟进,交期跟踪,全批次品质追溯.除该系列微型OCXO之外,我们同步供应Raltron全系列TCXO,VCXO晶振,普通OCXO,无源晶体,车规晶振,覆盖通信,射频,导航,测控,数据中心等多个领域时序需求.
依托稳定原厂渠道,金洛鑫电子建立高端频控物料专项检验流程,严格把控每一批次Raltron晶振品质,所有物料均可提供原厂出厂检验报告,满足通信设备厂商,仪器厂商严苛的供应链审核要求.无论您开发高速同步网卡,微型5G小站,无人机射频载荷,便携射频测试仪,高速光模块,我们都可以结合项目周期提前规划备货,降低器件供应链波动带来的项目延期风险.
如果您正在做高密度小型射频,同步设备方案,寻找小封装,ppb级高稳定OCXO,Raltron这款业内最小OCXO是优质选型方案.如需规格核对,样品申领,报价,交期评估,欢迎联系深圳市金洛鑫电子有限公司.咨询热线:0755-27837162
