随着5G网络时代的开始，通信网络模块的需求和要求会逐渐加强，人类的世界离不开网络，无论是日常生活还是工作，我们随时随地的享受着网络，使用着网络。Vectron晶振公司就1588网络时钟同步系统重要的供应商，Vectron振荡器类型有很多种，不同种类应用在不同的产品身上。分类主要有1588振荡器、保持振荡器、Stratum3/3E振荡器、Space＆Hi-Rel振荡器/滤波器、高温振荡器、低相位噪声振荡器、高稳定性振荡器、高冲击和振动振荡器、低G灵敏度振荡器、超低抖动时钟振荡器等。我们今天主要探讨的是1588振荡器。

在基于分组的定时中，分组延迟变化（PDV）的预测，监视和管理是复杂的，具有挑战性的，可能是昂贵的并且仍然对随机的“网络噪声”事件开放。在客户端节点处放置可预测的，稳定的和成本有效的本地时钟。可以大大提高处理网络噪声的可能性-增加的客户端稳健性允许在更大和更少管理的网络中部署时序，从而降低时序解决方案的总体成本。

行业需求：

•全IP/以太网网络，可在降低成本的同时增加带宽。

•通信应用程序需要同步。

•通过IP网络提供同步是一项挑战。

•PTP（精确定时协议，或IEEE-1588-2008）是一种很有前景的方法。

•传统的OSC振荡器性能限制了PTP的有效性。
解决方案：

•振荡器针对PTP应用中的性能进行了优化。

•唯一专为PTP时钟应用而设计和测试的石英振荡器。

1588导出的频率参考挑战：

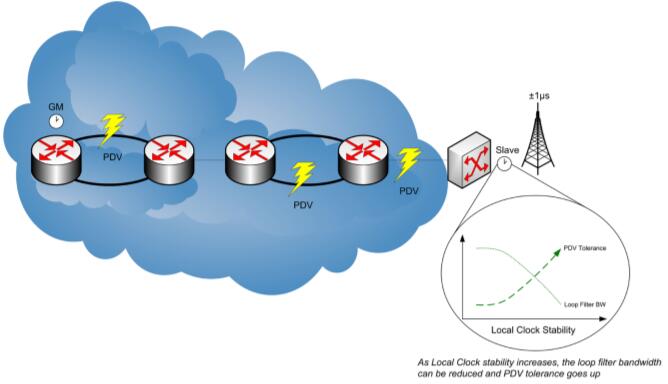

基于分组的定时技术用于主时钟和从（或客户端）时钟之间的双向定时信息交换。1588振荡器协议的工作原理是这种双向交换是对称的（即它期望从主设备到从设备和从设备到主设备的数据包延迟是相同的）。然而，在大多数广域网中情况并非如此，并且分组延迟变化（PDV）的现象将噪声引入客户端时钟。在不严格限制网络规模或引入复杂管理方案的情况下，从分组网络获得准确的频率和相位信息是一项挑战。

时间要求：

1588时序解决方案：

1588协议中描述的许多方法可用于通过分组网络传送定时。从广义上讲，这些方法可分为普通时钟方法和透明时钟方法。普通时钟方法：在普通时钟方法中，定时信息从主时钟发送到从时钟，无需调整时间戳信息通过干预主节点和从节点之间的路径中的节点，不会告诉从节点他们的行为。这种方法的优点是对现有网络的破坏很小，服务提供商可以在现有网络上部署1588-可能的缺点是Slave需要在存在PDV的情况下进行检测。

透明时钟方法：在透明时钟方法中，定时信息在从主设备传输到从设备时更新-主设备和从设备之间的路径中的路由器可以对数据包进行调整，以告知从设备其行为。透明时钟的优势在于部署可以更容易地自我纠正网络中断-缺点是服务提供商面临着对现有网络进行昂贵的“升级”升级的可能性。

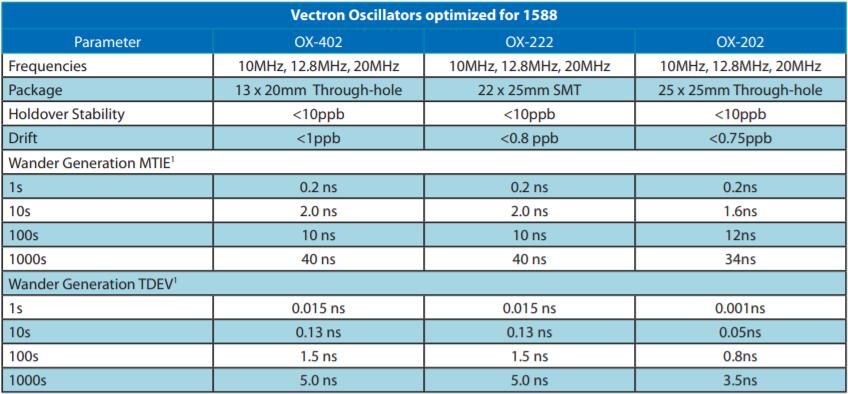

Vectron振荡器为1588：

Vectron Crystal将其振荡器的稳定性特性与1588客户端时钟的要求相匹配-这可以通过设计完成，也可以通过系统级验证振荡器在目标应用中的适用性来实现。为1588应用选择振荡器在很多方面类似于选择支持SONET/SDH'stratum'级应用的器件。然而，还需要考虑PDV的角色以及在分组设备时钟（PEC）中使用的任何相应的分组过滤，因为系统环路滤波器带宽不一定以与SONET/SDH相同的方式预定义。

注-1.每GR1244的漫游生成，通过1mHz环路带宽锁定时的系统性能。查看数据表中的典型数据。

定义：

1.PTP-精确定时协议-IEEE标准1588-2008中描述的协议的通用名称

2.PDV-分组延迟变化-基于分组的定时机制中的时间误差的关键源

3.PEC-分组设备时钟-在G.8263中描述，以及1588时钟如何导出定时的模型。

4.UTC-协调世界时，由GPS传输。

5.保持-保持稳定性表示在丢失所有频率后贴片振荡器时钟频率随时间的最大变化参考，并考虑温度和漂移。

6.漂移-漂移衡量时钟频率精度（或偏移）如何随时间变化。漂移不考虑温度影响。

7.MTIE-最大时间间隔误差MTIE，用于衡量特定时间间隔内时钟的最大时间误差。

8.TDEV-TDEV，AllanVarianceTVAR的时间根源，是时间稳定性的衡量标准。

美国Vectron International公司旗下1588振荡器系列的型号有：OX-1720-EAE-4090晶振，OX-2022-EAE-1080晶振，OX-221-9115-10M000晶振，OX-221-9100-20M000晶振，OX-221-9101-24M576晶振，OX-221-9102-49M152晶振，OX-4022-EAE-1080晶振，OX-4033-EAE-1080晶振，OX-5011-EAE-2080晶振，OX-4000-EAE-2580晶振，OX-4011-EAE-2580晶振，OX-2201-EAE-2580晶振，OX-2201-EAE-5080晶振，OX-4000-EAE-5080晶振，OX-4011-EAE-5080晶振，OX-401-9015-98M304晶振，TX-5030-EAE-5080晶振，TX-5020-EAJ-5080晶振，TX-8010-EAE-2870晶振，VCC1-B3B晶振，VCC4-B3B晶振等。这些型号都是TCXO晶振和OCXO晶振类型的，封装尺寸最大的达到28x38mm，最小的只有5.0*3.2mm，有SMT和DIP两种外形，频率都比较低，基本都是1.000MHz或以下，甚至有3.000KHZ，输出方式有LVCMOS，HCMOS，CMOS可选，标准电压都是3.3V，应用在1588网络时钟系统再适合不过了。若需要相关资料和信息，可以联系金洛鑫电子！
