KDS小型车载安全用1XSE025000ARW振荡器详情及相关产品编码
KDS小型车载安全用1XSE025000ARW振荡器详情及相关产品编码
这几年汽车车载和通信网络领域成为最大的热门产业,也引起相关行业和周边产品的注意,日本大真空株式会社是专门生产汽车电子,车载设备,无线网络,智能通信里都会用到的石英晶振.我们把它叫做KDS晶振,是日本五大品牌之一,也是世界500强企业之一.今年上半年KDS公司推出了两款2016和2520mm的石英晶体振荡器.分别对应汽车安全模块和无线通信领域,以下是这两款KDS有源晶振系列新品牌的介绍,在文章最后,金洛鑫电子提供部分KDS晶振的原厂编码让大家参数对应.
SX系列主要针对车载设备市场,并符合II级自动驾驶和车载部件可靠性标准AEC-Q100/AEC-Q200.SXF系列将主要在消费产品,电信和工业市场上销售.两个系列均具有在广泛温度范围内的高频稳定性,并结合了我们专有的石英晶振设计和具有频率调节功能的IC的最佳组合.它们还集成了城堡形结构,当将其焊接安装在客户设计的电路板上时,可以进行自动光学检查(AOI).
输出频率范围为1.0MHz至125MHz,电源电压范围为1.6至3.6V,工作温度范围为−40°C至+125°C,频率稳定性为±50×10-6.此外,这些石英晶体振荡器具有出色的环境性能,包括完全消除了Pb(无铅焊接)并且符合RoHS要求.随着新的晶体成型技术的引入,具有更高频率稳定性,±25x10-6(-40°C至+125°C)的产品正在开发中,将于2019年10月完成.
随着新车辆中必须安装高级紧急制动系统(AEBS)的可能性,包括高级驾驶员辅助系统(ADAS)在内的自动驾驶市场有望增长.此外,反映出消费类和其他电子设备市场对小型化和性能增强的需求,车载安防晶振的需求正在包括物联网市场在内的不同领域中不断增长.
SX和SXF系列产品可满足不同市场中客户的各种需求.
[产品]

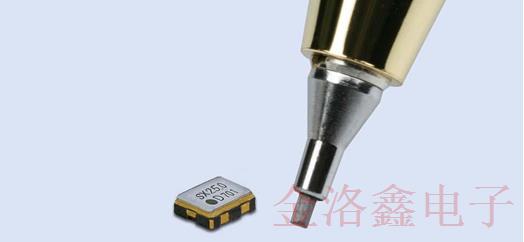

DSO211SX,DSO211SXF,DSO221SX,DSO221SXF
[特征]
尺寸:DSO211SX/SXF(2.0×1.6×0.7㎜),DSO221SX/SXF(2.5×2.0×0.8㎜)
频率稳定性:±50×10-6(-40℃至+125℃)
【频率稳定度为±25×10-6(-40℃至+125℃)的KDS Crystal产品将于2019年10月完成开发.
电源电压:1.8V/2.5V/2.8V/3.3V
输出规格:CMOS
包装:带有金属盖的陶瓷包装,具有很高的精度和可靠性
完全消除铅:无铅焊接/符合RoHS标准
符合II级自动驾驶(SX系列)
符合AEC-Q100/AEC-Q200(SX系列)
［主要应用］
车载驾驶安全应用程序(毫米波雷达,感应摄像头等),音频设备,通信设备,视觉设备,FA设备,PC,游戏设备和WiLAN
［生产状况］
样品出货量:2019年4月起
量产:2019年6月起
<电气规格>
|
类型 |
DSO211SX/DSO221SX |
DSO211SXF/DSO221SXF |
|
应用领域 |
汽车市场(驾驶安全) |
消费,电信和工业市场 |
|
尺寸 |
2.0×1.6×0.7[mm] |
2.5×2.0×0.8[mm] |
|
频率范围 |
1MHzto125MHz |
|
|
输出规格 |
CMOS |
|
|
工作温度范围 |
-40~+85℃,-40~+125℃ |
|
|
频率稳定度 |
±20×10-6(-20℃to+70℃) |
|
|
±30×10-6(-40℃to+85℃) |
||
|
±50×10-6(-40℃to+125℃) |
||
|
±80×10-6(-40℃to+125℃) |
||
|
电流消耗 |
2.6mAMax.(40MHz/NoLoad) |
|
|
可靠性 |
AEC-Q100/AEC-Q200 |
|
有关其他规格,请咨询我们的销售代表.
<尺寸>

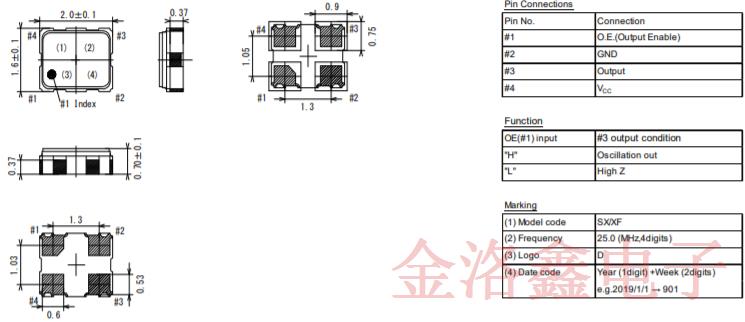

DSO211SX/DSO211SXF

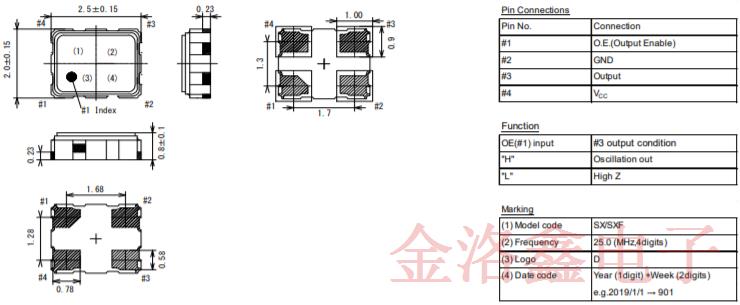

DSO221SX/DSO221SXF
KDS晶振部分料号原厂编码数据表:
|
DSX321G晶振 |
1C319200AA0A |
19.200MHZ |
|
DSA221SDA晶振 |
1XXA20000CAA |
20.000MHZ |
|
DSA535SG晶振 |
1XTQ20000EEA |
20.000MHZ |
|
DSB321SCA晶振 |
1XTW20000AAA |
20.000MHZ |
|
DSB321SDA晶振 |
1XTW20000CCA |
20.000MHZ |
|
DSX321G晶振 |
1N220000AB0B |
20.000MHZ |
|
DSA321SCM晶振 |
1XTV20950HBA |
20.950MHZ |
|
DSA321SCM晶振 |
1XTV21250HAA |
21.250MHZ |
|
DSF753SAF晶振 |
1D21407AQ3 |
21.400MHZ |
|
DSA321SCM晶振 |
1XTV21700HBA |
21.700MHZ |
|
DSA321SDN晶振 |
1XTV21850PAA |
21.850MHZ |
|
DSX321G晶振 |
1N224000BC0E |
24.000MHZ |
|
DSO321SR晶振 |
1XSE024576ARH |
24.576MHZ |
|
DSA321SDM晶振 |
1XTV25000JAA |
25.000MHZ |
|
DSA321SDM晶振 |
1XTV25000JBA |
25.000MHZ |
|
DSB321SDM晶振 |
1XTW25000JAA |
25.000MHZ |
|
DSB535SD晶振 |
1XTR25000VAA |
25.000MHZ |
|
DSO321SR晶振 |
1XSE025000ARW |
25.000MHZ |
|
DSX321G晶振 |
1C225000BC0AV |
25.000MHZ |
|
DSX321G晶振 |
1N225000BC0J |
25.000MHZ |
|
DSX321G晶振 |
1N225000BC0M |
25.000MHZ |
|
DSX530GK晶振 |
1ZCG25000CK1A |
25.000MHZ |
|
DSA211SCM晶振 |
1XXC26000HBA |
26.000MHZ |
|
DSA321SCL晶振 |
1XTV26000FMC |
26.000MHZ |
|
DSB211SDA晶振 |
1XXD26000CAL |
26.000MHZ |
|
DSB211SDM晶振 |
1XXD26000JMB |
26.000MHZ |
|
DSB211SDN晶振 |
1XXD26000MBC |
26.000MHZ |
|
DS0221SR晶振 |
1XSF026000AR6 |
26.000MHZ |
|
DSR221STH晶振 |
1RAA26000ABB |
26.000MHZ |
|
DSX211G晶振 |
1ZZCAA26000AB0E |
26.000MHZ |
|
DSX221G晶振 |
1ZCB26000LB0B |
26.000MHZ |
|
DSX321G晶振 |
1C326000AB0AR |
26.000MHZ |
|
DSX321G晶振 |
1N326000AB0AR |
26.000MHZ |
|
DSX321G晶振 |
1N326000AA0AS |
26.000MHZ |
|
DSX321G晶振 |
1N226000AA0D |
26.000MHZ |
|
DSX321G晶振 |
1N226000AA0E |
26.000MHZ |
|
DSX321G晶振 |
1N226000AA0G |
26.000MHZ |
|
DSX321G晶振 |
1N226000AA0L |
26.000MHZ |
|
DSX321G晶振 |
1C227120CC0E |
27.120MHZ |
|
DSB321SDA晶振 |
1XTW29491FAA |
29.4912MHZ |
|
DSB321SCL晶振 |
1XTW30000FCA |
30.000MHZ |
|
DSX321G晶振 |
1N230000AB0C |
30.000MHZ |
|
DSX321G晶振 |
1N230000EE0N |
30.000MHZ |
|
DSA321SDA晶振 |
1XTV30720CAA |
30.720MHZ |
|
DSX211G晶振 |
1ZZCAA32000BB0C |
32.000MHZ |
