产品简介

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

TXC晶振,有源晶振,AW晶振,AW-11.2896MBE-T晶振,石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围。石英晶振晶片厚度与频率的关系为:在压电晶体行业,生产晶振频率的高低是显示鸿星技术水平的一个方面,通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的贴片晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品。经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:总公司:台北市北投区中央南路二段16号4楼,平镇厂:桃园市平镇区平镇工业区工业六路4号,宁波厂:宁波市北仑区黄山西路189号,重庆厂:重庆市九龙坡区凤笙路22号.

台湾晶振TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。

TXC晶振规格

AW晶振

驱动输出

CMOS

常用频率

4~54MHZ

工作电压

+1.8~3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz)+1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6(After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

台产TXC有源石英进口晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature 工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
AW Active XO (Standard) 11.2896MHz ±50ppm -40°C ~ 85°C 15mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
AW Active XO (Standard) 11.2896MHz ±50ppm -40°C ~ 85°C 15mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
AW Active XO (Standard) 11.2896MHz ±50ppm -40°C ~ 85°C 15mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
AU Active XO (Standard) 50MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU Active XO (Standard) 50MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU Active XO (Standard) 50MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7X Active XO (Standard) 38.4MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
台产TXC有源石英进口晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature 工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
AW-11.2896MBE-T TXC CORPORATION AW Active XO (Standard) 11.2896MHz ±50ppm -40°C ~ 85°C 15mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
AW-11.2896MBE-T TXC CORPORATION AW Active XO (Standard) 11.2896MHz ±50ppm -40°C ~ 85°C 15mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
AW-11.2896MBE-T TXC CORPORATION AW Active XO (Standard) 11.2896MHz ±50ppm -40°C ~ 85°C 15mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
AU-50.000MBE-T TXC CORPORATION AU Active XO (Standard) 50MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU-50.000MBE-T TXC CORPORATION AU Active XO (Standard) 50MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU-50.000MBE-T TXC CORPORATION AU Active XO (Standard) 50MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7X-38.400MBA-T TXC CORPORATION 7X Active XO (Standard) 38.4MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)

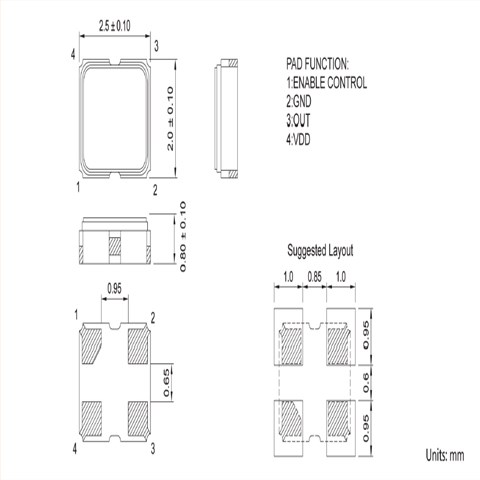

AW 2520

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存2520晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。TXC晶振,有源晶振,AW晶振,AW-11.2896MBE-T晶振

机械振动的影响:当OSC晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

如果2520通讯设备振荡器振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容TXC晶振,有源晶振,AW晶振,AW-11.2896MBE-T晶振
