EPSON晶体,压控晶振,VG2520CAN晶振,X1G0044010008晶振

EPSON晶体,压控晶振,VG2520CAN晶振,X1G0044010008晶振EPSON晶体,压控晶振,VG2520CAN晶振,X1G0044010008晶振

产品简介

小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

产品详情

爱普生品牌系列千赫子的2520晶振,目前占据了中国市场进口晶25%的份额,品牌质量,货期,品种,品质是广大用户有目共睹,从MC-146晶振最早期从MP4,MP3收音机模块启用开始,在到国内外各大知名品牌手机,最后应用到国内山寨手机市场,几乎占据80%的手机行业晶振类别,产品本身特点是体积小,耐高温,稳定性能高,排带包装,应用自动贴片方便.爱普生晶振小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

精工爱普生株式会社(总经理:碓井 稔,以下简称为“爱普生”)在2008年正式和深圳市金洛鑫电子有限公司签订在中国区域深圳总代理签订合作协议,在同年期间苏州爱普生水晶宣布将高端的贴片振荡器生产重心转移到中国苏州爱普生工厂生产,并且成立研发中心.因为智能手机,以及GPS卫星导航的普及,有源晶振得到迅速的发展,并且从早期5X7mm的体积演变到今天2520mm体积的温补晶振,压控晶振,以下是有源石英晶体振荡器部分产品型号,爱普生料号等.

EPSON晶体,压控晶振,VG2520CAN晶振,X1G0044010008晶振,石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

压控有源晶振(VCXO),压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.

爱普生晶振规格

VG2520CAN晶振

驱动输出

CMOS

常用频率

30.72MHZ

工作电压

+3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz)+1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6(After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

爱普生日产有源压控兆赫兹晶振型号列表:

Rearranges Rearranges Rearranges
Model
Frequency Frequency stability
Rearranges Rearranges Rearranges,Rearranges,Rearranges,Rearranges
LxWxH
Output Wave Frequency Control Range
Rearranges Rearranges
Temperature
Frequency tolerance
Rearranges Rearranges
25°C Aging
I[Max]
VG-4513CB 122.880000 MHz GGCT 5.00 x 3.20 x 1.30 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
VG-4513CB 153.600000 MHz GFCT 5.00 x 3.20 x 1.30 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
VG-4513CB 125.000000 MHz GGCT 5.00 x 3.20 x 1.30 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
VG-4513CB 156.250000 MHz GGCT 5.00 x 3.20 x 1.30 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
VG2520CAN 30.720000 MHz CJGNBB 2.50 x 2.00 x 0.70 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 3 mA
VG2520CAN 27.000000 MHz CJGNBB 2.50 x 2.00 x 0.70 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 3 mA
VG7050EAN 622.080000 MHz CJGLPZ 7.00 x 5.00 x 1.50 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 90 mA

爱普生日产有源压控兆赫兹晶振编码列表:

Rearranges Rearranges Rearranges Rearranges
Product Number
Model Frequency Frequency stability
Rearranges Rearranges Rearranges,Rearranges,Rearranges,Rearranges
LxWxH
Output Wave Frequency Control Range
Rearranges Rearranges
Temperature
Frequency tolerance
Rearranges Rearranges
25°C Aging
I[Max]
X1G0041510007 VG-4513CB 122.880000 MHz GGCT 5.00 x 3.20 x 1.30 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
X1G0041510009 VG-4513CB 153.600000 MHz GFCT 5.00 x 3.20 x 1.30 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
X1G0041510013 VG-4513CB 125.000000 MHz GGCT 5.00 x 3.20 x 1.30 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
X1G0041510016 VG-4513CB 156.250000 MHz GGCT 5.00 x 3.20 x 1.30 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
X1G0044010008 VG2520CAN 30.720000 MHz CJGNBB 2.50 x 2.00 x 0.70 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 3 mA
X1G0044010011 VG2520CAN 27.000000 MHz CJGNBB 2.50 x 2.00 x 0.70 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 3 mA
X1G0045411003 VG7050EAN 622.080000 MHz CJGLPZ 7.00 x 5.00 x 1.50 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 90 mA

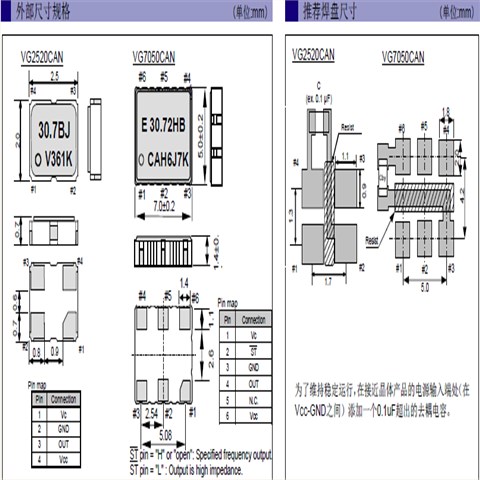

VG2520CAN 7050CAN

有源晶振的负载电容与阻抗:负载电容与阻抗进口贴片晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形。特别是设置电抗,根据规范的负载阻抗。输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略。EPSON晶体,压控晶振,VG2520CAN晶振,X1G0044010008晶振

机械处理:当2520晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象。不执行任何强烈的冲击石英晶体振荡器。如果一个强大的冲击已经给振荡器确保在使用前检查其特点。

如何正确的使用有源晶振电处理:将电源连接到VCXO晶振指定的终端,确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏。所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度。

振荡补偿:除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。EPSON晶体,压控晶振,VG2520CAN晶振,X1G0044010008晶振

20181212163930

如果振荡电路中负载电容的不同,可能导致蓝牙音响晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。

20181212163917

此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过2520小体积晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

20181212163831
