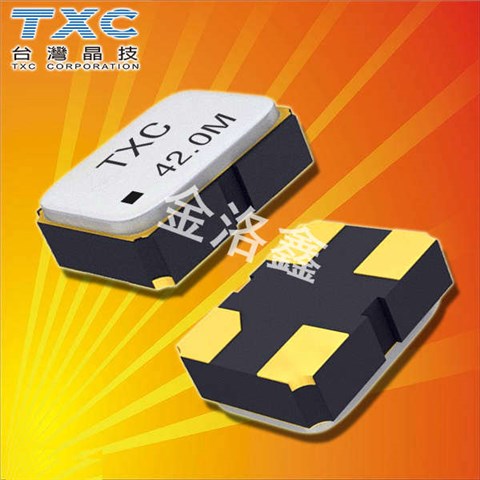

TXC晶振,有源晶振,8W晶振,8W-12.000MBA-T晶振

TXC晶振,有源晶振,8W晶振,8W-12.000MBA-T晶振TXC晶振,有源晶振,8W晶振,8W-12.000MBA-T晶振

产品简介

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊盘(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

产品详情

TXC晶振,有源晶振,8W晶振,8W-12.000MBA-T晶振,贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的2520晶,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、OSC振荡器(Oscillator) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。

TXC晶振目前专业从事这些类别的产品:晶体(32.768kHz,基本兆赫,高精度的兆赫,汽车级)愿景宣言:矢志提供信息、通讯、光电、汽车产业频率控制组所需之各项应用产品,并于2015年达成两百亿之营业目标,同时成为全球进口晶振产业经营绩效最好公司之一以及石英产业的前三大。

TXC晶振规格

8W晶振

驱动输出

CMOS

常用频率

4~54MHZ

工作电压

+3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz)+1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6(After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

台产TXC有源石英进口晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature 工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
8W Active XO (Standard) 12MHz ±25ppm -10°C ~ 70°C 15mA - Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
8W Active XO (Standard) 12MHz ±25ppm -10°C ~ 70°C 15mA - Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
8W Active XO (Standard) 12MHz ±25ppm -10°C ~ 70°C 15mA - Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
BB Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BB Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BB Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
7W Active XO (Standard) 4.096MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
台产TXC有源石英进口晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature 工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
8W-12.000MBA-T TXC CORPORATION 8W Active XO (Standard) 12MHz ±25ppm -10°C ~ 70°C 15mA - Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
8W-12.000MBA-T TXC CORPORATION 8W Active XO (Standard) 12MHz ±25ppm -10°C ~ 70°C 15mA - Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
8W-12.000MBA-T TXC CORPORATION 8W Active XO (Standard) 12MHz ±25ppm -10°C ~ 70°C 15mA - Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
BB-125.000MBE-T TXC CORPORATION BB Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BB-125.000MBE-T TXC CORPORATION BB Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BB-125.000MBE-T TXC CORPORATION BB Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
7W-4.096MBB-T TXC CORPORATION 7W Active XO (Standard) 4.096MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)

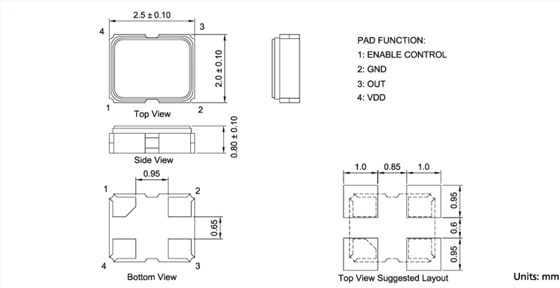

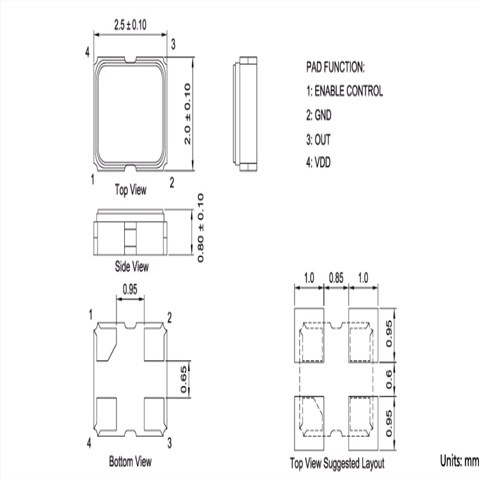

TXC 8W 2520 CMOS

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了台产晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。TXC晶振,有源晶振,8W晶振,8W-12.000MBA-T晶振

机械振动的影响:当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容TXC晶振,有源晶振,8W晶振,8W-12.000MBA-T晶振

20181212163917

振荡补偿:除非在有源石英晶振振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

20181212163930

振荡电路:晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定2520进口贴片晶振振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

角色的分量与参考值:在振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在GPS模块晶振振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动.

20181212163852
