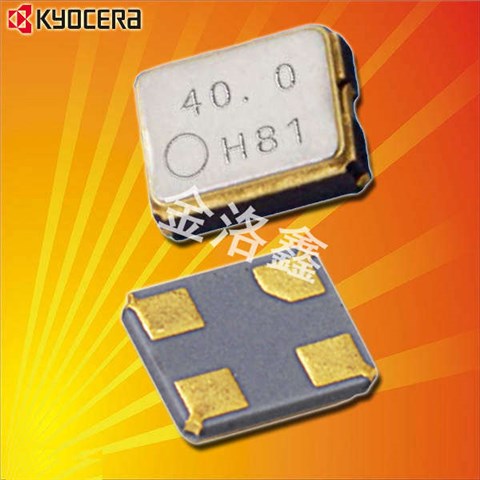

京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

产品简介

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊盘(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

产品详情

京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振,晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

为打造能让客户满意的质量,京瓷晶振集团制定了“京瓷晶振质量方针”。 所有业务均根据该京瓷晶振品质方针来开展,力争成为全球信赖的企业。另外,从计划阶段着手,致力于为客户提供满意的石英晶体振荡器产品。京瓷晶振质量方针:1.优先考虑地球环境与产品安全。2.坚持客户第一原则,提供富有魅力的产品与服务。3.从最初开始,正确地工作,成为全球质量领军企业。

日本株式会社京瓷晶振主要生产销售石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体,石英晶振,有源晶振,压控石英晶体振荡器等器件,他的第一个字母“K”环起了陶瓷这一英文的第一个字母“C”,它由象征追求更广阔的领域,展翅面向未来的企业商标和企业标识构成。1982年10月,公司由“京都陶瓷株式会社”变更为“s京瓷株式会社”之际,便开始启用这一标识。作为象征性标记的颜色,选择了富有热情和挑战意味的红色 。

京瓷晶振规格

KC2520C-C1晶振

驱动输出

CMOS

常用频率

1.5~54MHZ

工作电压

+1.6~2.0V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz)+1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6(After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

Kyocera日产有源兆赫兹晶振型号列表:

Series Part Status Frequency 频率 Voltage - Supply电压 Operating Temperature 工作温度 Size / Dimension 尺寸 Height - Seated (Max)高度
KC2520C-C1, Kyocera Active 38.4MHz 1.8V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C-C1, Kyocera Active 38.4MHz 1.8V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C-C1, Kyocera Active 38.4MHz 1.8V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C-C2, Kyocera Active 38.4MHz 2.5V, 3.3V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C-C2, Kyocera Active 38.4MHz 2.5V, 3.3V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C-C2, Kyocera Active 38.4MHz 2.5V, 3.3V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C-C2, Kyocera Active 24.576MHz 2.25 V ~ 3.63 V -40°C ~ 85°C - 0.031" (0.80mm)
Kyocera日产有源兆赫兹晶振代码列表:

Manufacturer Part Number Manufacturer Series Part Status Frequency 频率 Voltage - Supply电压 Operating Temperature 工作温度 Size / Dimension 尺寸 Height - Seated (Max)高度
KC2520C38.4000C1YE00 AVX Corp/Kyocera Corp KC2520C-C1, Kyocera Active 38.4MHz 1.8V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C38.4000C1YE00 AVX Corp/Kyocera Corp KC2520C-C1, Kyocera Active 38.4MHz 1.8V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C38.4000C1YE00 AVX Corp/Kyocera Corp KC2520C-C1, Kyocera Active 38.4MHz 1.8V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C38.4000C2YE00 AVX Corp/Kyocera Corp KC2520C-C2, Kyocera Active 38.4MHz 2.5V, 3.3V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C38.4000C2YE00 AVX Corp/Kyocera Corp KC2520C-C2, Kyocera Active 38.4MHz 2.5V, 3.3V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C38.4000C2YE00 AVX Corp/Kyocera Corp KC2520C-C2, Kyocera Active 38.4MHz 2.5V, 3.3V -10°C ~ 70°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520C24.5760C2LEXA AVX Corp/Kyocera Corp KC2520C-C2, Kyocera Active 24.576MHz 2.25 V ~ 3.63 V -40°C ~ 85°C - 0.031" (0.80mm)

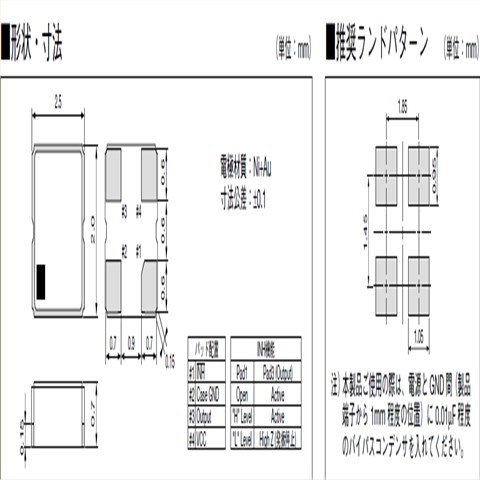

KC2520C_C1_2.5_2.0

进口晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

机械振动的影响:当低抖动晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

晶振产品使用每种产品时,请在石英振荡器规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

20181212163831

驱动能力:驱动能力说明无线蓝牙贴片晶振振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).

20181212163938

振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在2520mm环保晶振电路上的谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路:探针不影响图2,因为缓冲器的输出是通过2520贴片晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

20181212163818
