这样做可以让有源晶振电路保持低相噪性能

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-05-24 09:55:24【
分享到:

拥有低相位噪声特性的有源晶振属于比较高端的频率元件,并不是所有振荡器都具备这一性能,而且要如何保持有源晶振的低相位噪声,一直以来都是晶振厂家们积极研讨的事情。低相噪赋予了振荡器更高的可靠性,即使是用在要求很高的产品身上,也能满足产品设计的要求,因为成本比较高,因此使用的人不多。但随着经济和科技的发展,市场上的低相噪有源晶振需求逐渐多起来。

如何测量振荡器信号中的低相位噪声:

能够测量和监控石英晶体振荡器中的相位噪声水平非常重要,因为它可能会因晶体老化或其他外部因素(如振动,温度和g力)而随时间变化。在频域中测量相位噪声,并将其绘制为信号幅度与频率的关系。对于相当嘈杂的信号,可以在频谱分析仪上清楚地看到相位噪声。然而,大多数晶体振荡器产生非常干净的信号。

在这种情况下,分析仪本地振荡器的噪声高于被测振荡器的噪声......使得很难直接观察到相位噪声。现在必须实现提高测量过程的灵敏度。测量相当干净的晶振信号中相位噪声的最常用方法是将一个振荡器与另一个振荡器进行比较。大多数商业相位噪声测量系统使用这种方法。

这样做可以让有源晶振电路保持低相噪性能

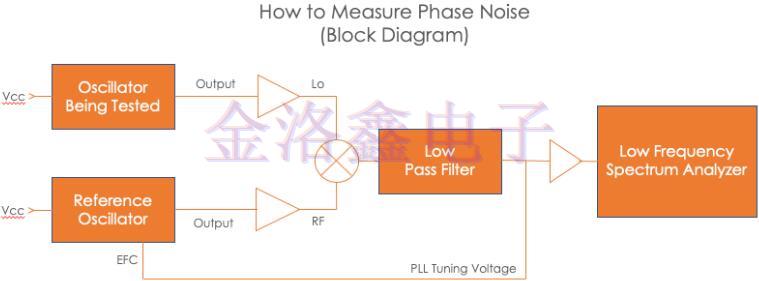

超低相位噪声参考振荡器设计为以与被测单元完全相同的频率工作。然后将该信号和被测振荡器的信号馈入相位检测器。然后调节它们的相对相位噪声并锁定在90度偏移,同时通过混频器去除载波频率。现在,残留噪声调制已经混合到基带频率。然后放大该信号以增加灵敏度。现在可以使用极低带宽分析仪更仔细地检查剩余的放大残留噪声。这些读数通常表示为边带噪声功率的比率(在从中心频率到载波信号功率的给定偏移距离处以1Hz带宽测量)。

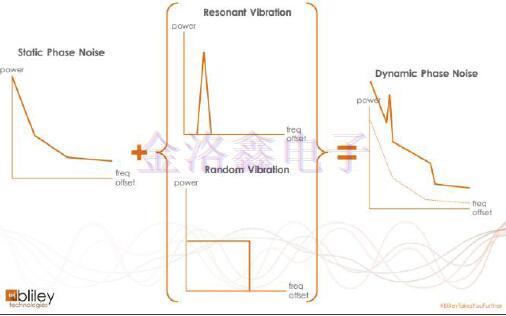

如何在石英晶振电路中保持低相位噪声,所以你想知道维持低相位噪音的秘诀,你呢?其秘诀在于选择能够长时间保持低相位噪声的高性能,低相位噪声晶体振荡器。如前所述,由于诸如振动和g力偏差之类的外部因素,相位噪声也会增加。

这样做可以让有源晶振电路保持低相噪性能

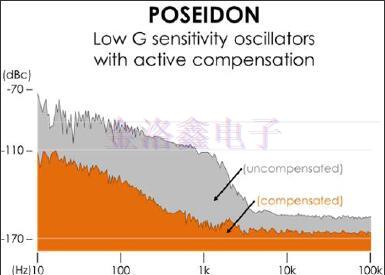

使用高质量,低相位噪声振荡器是解决相位噪声问题的关键方法。抗振和g灵敏度晶体振荡器专为处理这些恶劣环境而设计。例如,Poseidon2低相位噪声和低g灵敏度OCXO提供世界上最低的相位噪声(即使在强烈的振动和g力环境中)。

这样做可以让有源晶振电路保持低相噪性能

Poseidon2使用所谓的“有源补偿”来实现振荡器电路中的低相位噪声并随着时间的推移进行维护。这包括电子和机械补偿。该振荡器中使用的石英晶体也经过精确切割,有助于实现极低的相位噪声以及在整个温度和时间内的精确频率稳定性。这被称为SC切割石英晶体。

贴片振荡器是低相位噪声的高级强大选择,并且在电路设计中增加了频率稳定性。是的,像电阻器-电容器(RC)或电感器-电容器(IC)谐振器那样的简单振荡器对某些电路来说很好。但如果您正在处理航空航天,军事和航天工业中的更高性能应用......您将需要更高性能的晶体振荡器,以保持低相位噪声和强稳定性。否则,您将面临偏离为您的设计选择的非常特定(并且多次关键)中心频率的风险。

完美世界中的完美有源晶振将以非常特定的频率产生完美的重复信号。但是,如果你和我一样,你就会意识到我们并不是生活在一个完美的世界里。电子元件和谐振电路中的噪声过程导致中心频率偏离其期望值。频率漂移的其他原因包括温度,振动和g力的变化。频率信号中的这种不需要的噪声可以被测量为相位噪声。(绝对考虑点击该链接以更深入地了解相位噪声。)
