Transko品牌温度补偿晶体振荡器产品数据表
具有多种温度补偿性能的温补晶振在我们生活中,也是无处不在的,小到我们手上用的智能手机,大到无线网络基站,导航定位,人造卫星,交通工具等,都离不开温度补偿晶体振荡器.生产供应这种晶振的厂家有很多,Transko Electronics Inc.公司是美国频率元件企业里的佼佼者,领先更多的选择和优良的品质,Transko晶振成为本国和其他几十年国家里,重要的温补晶振供应商.Transko公司自主研发制造的TCXO晶振,最小的尺寸已经做到2.0*1.6mm封装了,无论是通孔式DIP封装,还是SMD型均有,满足广大用户的产品需求.
目前Transko晶振公司拥有的TCXO料号有二,三十种,有5,6种不同的封装,可以分为高频段,低频段,输出方式主要有正弦波,削波正弦波,CMOS,LVCMOS,TLL,LVDS,LVPECL等多种.所有产品都符合ROHS环保协议,完全合规,Transko温补振荡器体积小,精度高,宽温,性能高,频率范围广泛,电压电流低,是众多生产厂家理想型供应商.并且客户有特殊的要求,Transko接受定制并设计出合适合理的方案,提供石英晶振一站式采购服务,售后流程完善有保障.
Transko品牌温度补偿晶体振荡器产品数据表:
| 图片 | 零件号 | RoHS | 尺寸封装 | 逻辑(输出) | 电源电压 | 频率 |
|
TX-U晶振 |
合规 |
2.0 X 1.6陶瓷
4垫SMD |
截断正弦波 |
1.8V，2.5V 2.8V，3.0V，3.3V
|
13.000MHz~52.000MHz |
|
TX-O晶振 |
合规 |
2.5 X 2.0陶瓷
4焊盘SMD |
截断正弦波 | 2.5V，2.8V，3.0V，3.3V | 16.000MHz~26.000MHz |
|
TX-N晶振 |
合规 |
2.5 X 2.0陶瓷
4焊盘SMD |
截断正弦波 | 1.8V，2.5V，2.8V | 13.000MHz~52.000MHz |
|
TX-L晶振 |
合规 |
3.2 X 2.5陶瓷
4垫SMD |
CMOS 削波正弦波 |
1.8V，2.5V 2.8V，3.0V，3.3V |
4.000MHz~54.000MHz |
|
TX-M晶振 |
合规 |
3.2 X 2.5陶瓷
4焊盘SMD （模拟补偿） |
截断正弦波 |
1.8V，2.5V 2.8V，3.0V，3.3V |
16.000MHz~26.000MHz |
|
TX-Q晶振 |
合规 |
3.2 X 2.5陶瓷
4垫SMD |
CMOS |
1.8V，2.5V 2.8V，3.0V，3.3V |
4.000MHz~54.000MHz |
|
TFC5晶振 |
合规 |
5.0 X 3.2陶瓷
4垫SMD |
CMOS 削波正弦波 |
3.3V，5.0V | 10.000MHz~40.000MHz |
|
TX-J晶振 |
合规 |
5.0 X 3.2陶瓷
4垫SMD |
CMOS 削波正弦波 |
3.3V，5.0V | 10.000MHz~40.000MHz |
|
TE-J晶振 |
合规 |
5.0 X 3.2 Epoxy
4 Pad SMD
|
CMOS 削波正弦波 |
1.8V，2.5V，3.3V | 13.000MHz~52.000MHz |
|

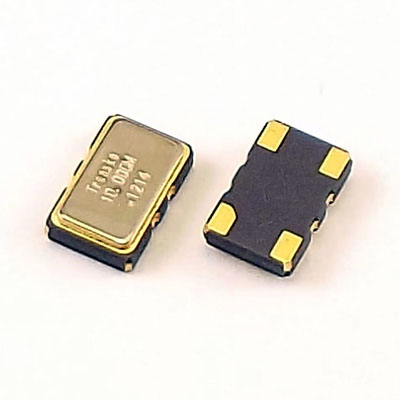

文本 |
合规 |
5.0 X 3.2陶瓷
4垫SMD |
CMOS 削波正弦波 |
1.8V，2.5V，2.8V 3.0V，3.3V，5.0V |
4.000MHz~54.000MHz |
|
TFC晶振 |
合规 |
7.0 X 5.0陶瓷
SMD |
CMOS 削波正弦波 |
3.3V，5.0V | 5.000MHz~40.000MHz |
|
TE-S晶振 |
合规 |
7.0 X 5.0 Epoxy
4 Pad SMD
|
CMOS 削波正弦波 |
1.8V，2.5V，3.3V | 10.000MHz~40.000MHz |
|
TXCS晶振 |
合规 |
7.0 X 5.0陶瓷
SMD |
LVCMOS 截断正弦波 |
3.3V | 10.000MHz~16.376MHz |
|
TX-K晶振 |
合规 |
7.0 X 5.0陶瓷
4垫SMD |
CMOS 削波正弦波 |
2.5V，3.3V | 5.000MHz~52.000MHz |
|
TX-P晶振 |
合规 |
7.0 X 5.0陶瓷
4垫SMD |
CMOS 削波正弦波 |
3.3V，5.0V | 5.000MHz~40.000MHz |
|
TX-S晶振 |
合规 |
7.0 X 5.0陶瓷
SMD |
CMOS 削波正弦波 |
3.3V，5.0V | 5.000MHz~50.000MHz |
|
TX-SB晶振 |
合规 |
7.0 X 5.0陶瓷
SMD |
截断正弦波 | 3.3V，5.0V | 10.000MHz~27.000MHz |
|
TX-R晶振 |
合规 |
7.0 X 5.0陶瓷
4垫SMD |
CMOS | 3.3V，5.0V | 1.250MHz~156.250MHz |
|
TX-V晶振 |
合规 |
7.0 X 5.0陶瓷
SMD |
CMOS 削波正弦波 |
3.3V，5.0V | 5.000MHz~40.000MHz |
|
TX-A晶振 |
合规 |
14针DIP通孔 4.5mm高度 |
CMOS / TTL CSW / SW |
3.3V，5.0V | 1kHz~800.000MHz |
|
|
TX-AL晶振 |
合规 |
14针DIP通孔 4.5mm高度 |
LVDS LVPECL |
3.3V，5.0V | 750kHz~800.000MHz |
|
TX-B晶振 |
合规 |
14针DIP通孔 8.5mm高度 |
CMOS / TTL CSW / SW |
3.3V，5.0V | 1kHz~800.000MHz |
|
|
TX-BL晶振 |
合规 |
14针DIP通孔 8.5mm高度 |
LVDS LVPECL |
3.3V，5.0V | 750kHz~800.000MHz |
|
TX-C晶振 |
合规 |
20.0 X 20.0
DIP通孔 |
CMOS / TTL CSW / SW |
3.3V，5.0V | 1kHz~800.000MHz |
|
TX-d晶振 |
合规 |
14.3 X 8.7 FR4 PCB
4焊盘SMD |
CMOS / TTL CSW / SW |
3.3V，5.0V | 1kHz~800.000MHz |
|
TX-D6晶振 |
合规 |
14.3 X 8.7 FR4 PCB
6焊盘SMD |
CMOS / TTL LVDS / LVPECL CSW / SW |
3.3V，5.0V | 1kHz~800.000MHz |
|
TX-E晶振 |
合规 | 18.3 X 11.7 PCB SMD |
CMOS / TTL CSW / SW |
3.3V，5.0V | 1kHz~800.000MHz |
|
|
TX-EL晶振 |
合规 | 18.3 X 11.7 PCB SMD |
LVDS LVPECL |
3.3V，5.0V | 750kHz~800.000MHz |
|
TX-F4晶振 |
合规 |
11.4 X 9.8 PCB
4焊盘SMD |
CMOS / TTL CSW / SW |
3.3V，5.0V | 1kHz~800.000MHz |
|
TX-F6晶振 |
合规 |
11.4 X 9.8 PCB
6焊盘SMD |
CMOS / TTL CSW / SW |
3.3V，5.0V | 1kHz~800.000MHz |
|
VTXLN晶振 |
合规 |
11.4 X 9.6 PCB
4焊盘SMD
-150dBC / Hz @ 1kHz
|
HCMOS | 3.3V，5.0V | 10.000MHz~20.000MHz |
|

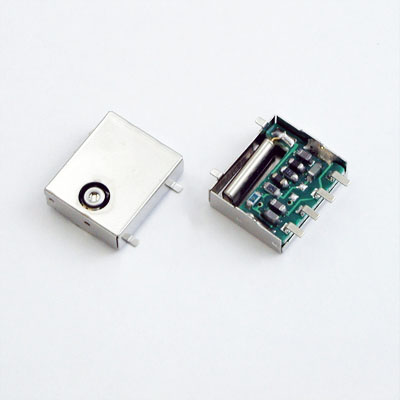

TX-G晶振 |
合规 |
11.4 X 11.6 PCB
鸥翼式SMD |
CMOS / TTL CSW / SW |
3.3V，5.0V | 1.250MHz~50.000MHz |
|
TX-H晶振 |
合规 |
14针DIP 密封 通孔 |
CMOS / TTL CSW / SW |
3.3V，5.0V | 1kHz~800.000MHz |
|
|
TFL晶振 |
合规 |
14针DIP 密封 通孔 |
LVDS LVPECL |
3.3V，5.0V | 750kHz~800.000MHz |
|
THH晶振 |
合规 |
8针DIP 气密密封 通孔 |
CMOS / TTL CSW / SW |
3.3V，5.0V | 1kHz~800.000MHz |
|
|
THL晶振 |
合规 |
8针DIP 气密密封 通孔 |
LVDS LVPECL |
3.3V，5.0V | 750kHz~800.000MHz |
