Transko差分振荡器应用笔记

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-01-05 10:14:40【
分享到:

Transko晶振是美国专门研发和生产频率控制元器件的制造厂家,1992年成立时只是一家进出口电子元件贸易商,次年开始在加利福尼亚州拉古纳山建设晶振生产基地,生产半成品,历时三年直到1996年才完整生产石英晶体及石英晶体振荡器。随后几年Transko公司完成几次新的技术突破,总结前人经验和自己多年研发的成果,成功开发出高性能的差分振荡器,并投入量产,上市之后深受市场和用户的喜欢。

Transko差分振荡器应用笔记

制造差分晶体振荡器的基本过程:

薄膜金属涂层晶体安装在输入和组装期间差分输出石英晶体振荡器模块的输出端子。安装在模块上后,晶体会被校准。然后将部件密封并进行最终测试。

什么是相位噪声?

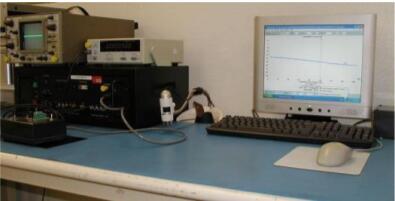

相位噪声是衡量差分晶振短期频率不稳定性的指标。它被测量为单边带噪声,由频率变化引起,以分贝为单位在振荡器的工作频率的两个或更多个频率位移处使用1Hz带宽在振荡器的工作频率处振幅。Transko制造的相位噪声测量设备(TPNA-2001A),适合振荡器。

Transko差分振荡器应用笔记

什么是逻辑电平?

逻辑电平是信号的有限状态之一可以有。逻辑电平通常由信号和地之间的电压差(或某些电压差)表示其他常见参考点),虽然其他标准存在。代表每个的电压电平范围state取决于所使用的Logic系列。这是一些的石英振荡器的逻辑系列。

1.TTL

2.CMOS

3.HCMOS

4.LVDS

5.ECL

6.(LV)PECL

什么是频率稳定性?

这是振荡器中一种术语,也是比较重要的参数,指的是制造差分晶体振荡器时,因为其它非正常原因而导致的频率变化:

1.校准

2.工作温度范围

3.震惊

4.振动

5.湿度

6.输入电压

7.老化

8.负载变化

什么是抖动?

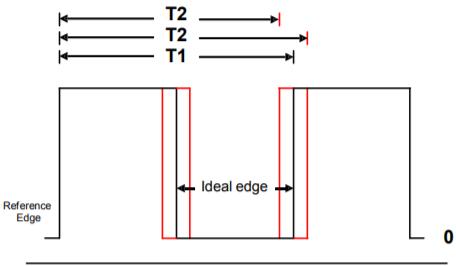

抖动是贴片差分晶振周期性特征的时间变化信号。抖动来自许多来源。循环到循环抖动是相邻周期之间的时间差信号。峰峰值周期抖动是最坏的情况。周期抖动是时钟信号的最大变化。该RMS周期抖动是峰峰值周期抖动的标准偏差。我们将峰峰值近似为7倍RMS值。可以在每个处测量周期抖动循环,而不是多个循环。

Transko差分振荡器应用笔记

什么是启动时间?

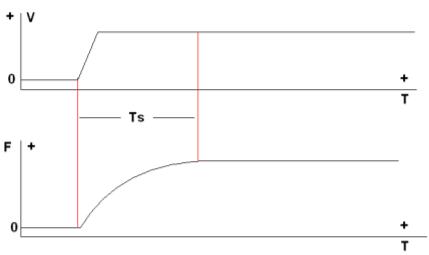

所谓的启动时间就是当LVDS晶振/LV-PECL晶振在施加电压的时间段内输出的稳定。

Transko差分振荡器应用笔记

什么是扇出?

该术语定义了差分晶振驱动的栅极负载数。振荡器必须有足够的吸收当前能力,必须能够提供足够的电流来提供多个栅极负载。启用/禁用与TriState模式有什么区别?

三态模式类似于启用/禁用。什么时候在引脚1上有一个“逻辑1”,该单元与正常“启用”相同,产生指定的输出。当引脚1为“逻辑0”,进入高阻态或三态模式。三态模式允许客户删除来自电路的差分晶体振荡器没有物理移除它。它对于调整,测试或解决其电路板非常有用。但禁用模式低于其正常工作电流但未完全切断,这意味着有电流浮动。因此,如果未使用,控制引脚可以保持打开状态。

什么是对称?

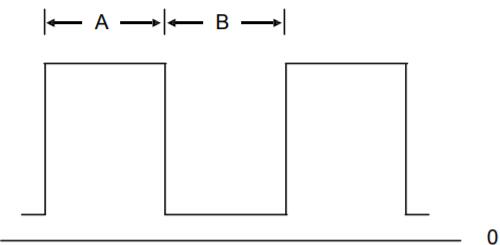

晶振术语对称性涉及开/关脉冲关系(在指定电压水平下测量)理想情况下,A和B是相同的。之间的对称性两个以百分比表示。(例子;50/50=50%,50%折扣;60/40=60%,40%折扣).

什么是兴衰时间?

上升时间(Tr)定义脉冲所需的时间达到指定的最小值,“1”级别。下降时间(Tf)是需要下降到指定的最大“0”级别的时间:

Transko差分振荡器应用笔记

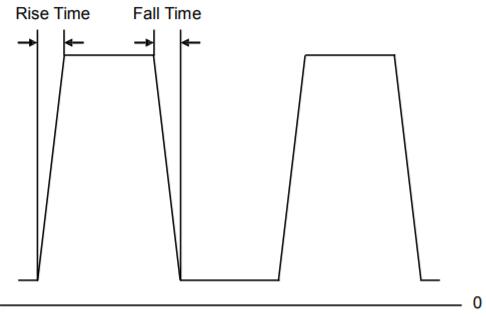

理想情况是完美的方波,但波浪很少完美,因此必须定义上升和下降时间。

Transko差分振荡器应用笔记

差分晶振对于现代化科技发展极具意义,尤其是正在高速前进的中国,这种高可靠,高稳定,高性能的贴片振荡器,能够很好的协助工程,让高端产品发挥也卓越的效果。普通的产品一般不需要用到差分振荡器,基本都是应用到人造卫星,北斗系统,无线通讯,网络设备,井下探测,飞机船舶,军用设备等高级产品身上。
