听Jauch专业的讲述32.768K振荡器的优势
听Jauch专业的讲述32.768K振荡器的优势
32.768KHz是频率控制元器件市场上最常见,也是最常见的频率,很多人认识石英晶体就是从32.768K开始的,而且这个系列的封装往往都是比较小的,例如7015mm,4918mm,3215mm,2012mm,1610mm等.全球范围内生产32.768K晶振的厂家,保守估计至少是上万家,其中知名的就有过百家,相比MHz系列的,KHz的应用范围会更广泛,因为大部分产品都是基准时钟系统,基本上只是是时钟类的,都需要用到32.768K晶振这种频率元件.我们对晶体的了解程度比较深,但是32.768K的晶体振荡器你知道吗?

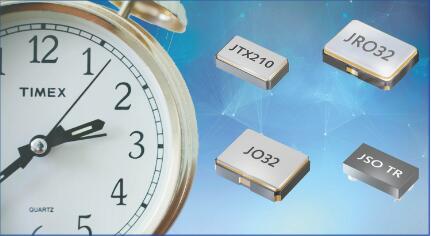

上世纪70年代石英手表的繁荣发展表明:关于精确的时间记录,没有什么比石英晶体更好的了!今天没有什么不同.具有几乎32.768KHz特征频率的频率控制产品可以在几乎所有带有集成时间测量的应用中找到,例如笔记本电脑,移动电话或微波炉.Jauch晶振公司在其JTX系列中提供了各种尺寸的SMD音叉晶体选择,这些晶体可用于微控制器或RTC组件.但是,设计电路需要准确性,以确保组件的可靠功能.例如,必须格外小心以确保负载电容器正确匹配.
32.768KHz振荡器的优势:
如果您不想为音叉晶体设计合适的电路,则可以依靠Jauch的32.768KHz振荡器,它们都配备了CMOS兼容输出信号.该轨到轨输出可非常轻松地连接所有常见的微控制器和RTC设备.
音叉晶体可降低电流消耗:
该JRO32-32.768KHz振荡器,例如,是非常容易使用.它在内部使用音叉晶体,因此具有极低的电流消耗.此外,它还可以在1.5V至5.0V的可变工作电压下工作,这使其特别适合电池供电的应用.由于使用音叉晶体,其输出频率在很大程度上取决于工作温度.
AT-Cut石英毛坯可确保更少的温度依赖性:

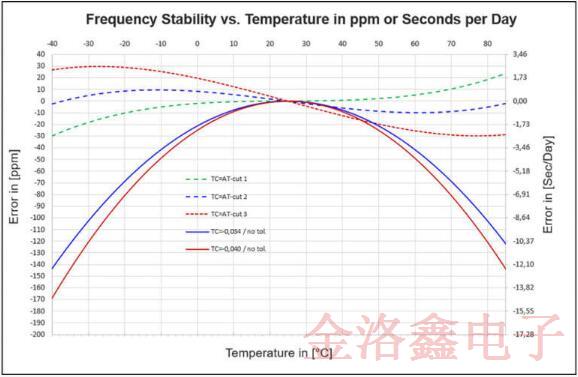

但是,与音叉晶体相比,振荡器的易用性并不是该组件的唯一优势.输出频率与工作温度之间的上述相关性说明了使用JAUCH振荡器JO22和JO32-32.768千赫.这些32.768K晶体振荡器使用所谓的AT切割石英毛坯代替音叉晶体,因此它们的输出频率对工作温度的依赖性小得多.下图使用-40℃~+85℃的温度范围显示了这种差异.
可以很容易地看出,高温和低温在音叉晶体(实线)中引起相对较大的频率偏差.但是,使用AT切割石英毛坯的振荡器的曲线(虚线)显示出小得多的误差.
精度更高:32.768KHz-TCXO晶振:
Jauch的JSO15-TR提供了更好的频率稳定性.这是一款32.768KHz-TCXO晶振,对于RTC应用具有出色的频率稳定性.在-40℃~+85℃的温度范围内,它具有高达+/-5ppm的无与伦比的频率稳定性.JSO15-TR采用小型CSP封装提供.
其出色的频率稳定性是通过精确的温度补偿来实现的,该温度补偿是在生产过程中的多个温度下进行的.该工厂的”修整”还使该32.768KHz振荡器对工作电压的波动非常不敏感.在1.5V至3.63V的范围内,工作电压的变化不会影响频率稳定性.仅几微安的极低电流消耗也很显着.

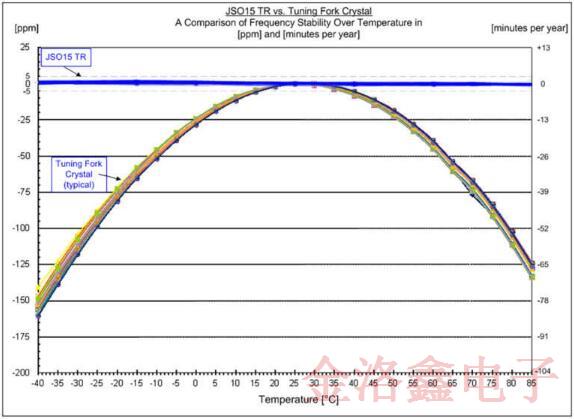

下图显示:JSO15-TR的频率稳定性远优于音叉晶体的典型稳定性.这使JSO15-TR成为需要长期稳定计时功能的应用的理想选择.此外,JSO15-TR的微型尺寸和特别低的功耗使其成为电池供电的便携式设备(如医疗测量仪器,传感器或可穿戴设备)的正确选择.
最重要的是与经典音叉晶体相比,32.768KHz振荡器具有一些主要优势:由于温度补偿和AT的使用,它们比传统石英晶振更易于使用,并且(取决于型号)更精确.切石英毛坯.但是,仍然需要音叉晶体:在正确设计的电路中,它们还可以确保稳定的频率.
