前言：利用人造或天然石英和水晶为原料的石英晶振，具有独特的压电效应，和频率振荡功能，是世界上应用最广泛，最核心的电子元器件之一。体积在所有电子元件当中，属于比较小的，以毫米为单位。石英晶体谐振器的设计与制造过程繁琐，涉及多项先进的的技术和计算，精准的公式算法可以避免晶振故障，停振等现象。

各级温度系数与切角的关系：

一级、二级、三级温度系数a0、b0和c0不仅与参考温度有关，而且还与切

角有关。AT切型的a0、b0、c0随角度的变化率为：

αa0/αφ1=-5.15×10-6/oC度；

αb0/αφ1=-4.7×10-9/oC2度； (3.2.5）

αc0/αφ1=2.0×10-12/oC3度；

利用式(3.25)来修正切角的设计是很方便的。例如，已测得所设计的AT切型晶振晶片，在T0=20℃时，a0=129×10-6/℃，现在需求a0=0时切角修正值△φ1根据式(3.2.5)中第一式可得:

这个结果表明，需将所设计的切角减小15’才能得到a0=0的切角。

又如，已知T0=20℃时，φ=35°10′时，AT切型石英晶振的一级温度系数a0=0，求35°25′时的a0。

根据式(3.2.5)中的第一式可得:

高品质石英晶振,进口贴片晶振

即T0=20℃和=35°25′时，一级温度系数a0=-1.29×10-6/℃。

再如，已测得φ1=34°50′时的AT切型无源晶振频率温度特性曲线，如图3.2.2所示，求a0=0时的切角φ1。

从图中可以看出，在拐点温度Tinf=27℃附近一段区域内，AT34°50′切型频率

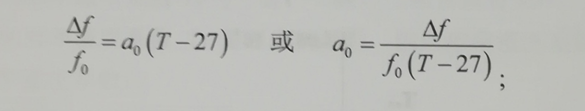

温度特性曲线接近直线。这表明，在此区域内，温度特性方程可表示为:

高品质石英晶振,进口贴片晶振

从图中还可求得，T=85℃时，△f/f0=80×10-6，将这些数据代入上式，即得:

高品质石英晶振,进口贴片晶振

再代入式(3.2.5)可得:

这个结果表明,需将所设计的切角增加16’,或者说将切角设计改为φ1=34°50’+16’=35°06’时,即a0=0的切角。

以上是金洛鑫电子公司提供的贴片石英晶振温度系统和切角的之间关系的计算，做为一家专业的晶振厂家，金洛鑫电子不仅提供进口晶振原装正品咨询，供应，订货，交付等服务。同时还为工程解决一切晶振难题，技术指导支持和石英晶体原厂编码查询，让客户享受到最方便，最快捷，最完美的石英晶振订购体验。
