日本大河小型32.768K振荡器系列产品介绍
近10年来石英晶体行业发生了天翻地覆的改变,最明显的地方在于封装尺寸,现如今石英晶体和晶体振荡器的尺寸都在不断的缩小,从晶体开始到振荡器,都有非常大的突破.在这方面日本大河晶振公司的贡献无疑是比较大的,早在2014年大河公司就已经推出了三款极小的32.768K晶体振荡器.封装尺寸分别是2.5*2.0mm,2.0*1.6mm和1.6*1.2mm,频率公差最高可达到±7ppm,属于比较高水平,高性能的有源晶振产品.这在当时还引发了业界轰动,受到许多其他晶体制造商和用户的关注,为大河集团后续的发展奠定了坚实的基础.
新开发的32.768kHz晶体时钟振荡器,具有超低电流消耗和出色的温度特性,适用于智能电表,可穿戴设备,物联网传感器,工业控制器和车载设备.2014年12月4日:大河晶振公司(总部设在日本山梨县的Nirasaki)开发了新产品晶体振荡器,FCXO-05D(2520尺寸),FCXO-06D(2016尺寸)和FCXO-07D(1612尺寸:世界上最小的晶体振荡器).这些新的32.768kHz时钟振荡器不能仅在与典型音叉晶体振荡器相媲美的超低电流消耗下工作,但在宽温度范围内具有比音叉晶体振荡器更好的频率-温度特性.
如今的电子设备,例如下一代智能电话,可穿戴设备和智能电表需要能够以更低的电流消耗提供精确和稳定振荡的时钟源.为满足这些需求,大河晶振公司于2013年12月推出了两款音叉振荡子FCXO-05C和FCXO-06C (以下简称”C系列”).”C系列”支持紧凑频率-通过将AT切割晶体空白的频率除以振荡器电路,在kHz范围频率(包括32.768kHz)的容差.
除了这个”C系列”之外,RIVER ELETEC现在开发了新的32.768kHz晶体时钟振荡器FCXO-05D, FCXO-06D和FCXO-07D,以满足日益增长的低电流消耗需求.他们将这些新型振荡器的电流消耗降低到等于或低于”C系列”的1/5,实现了超低电流消耗的音叉式晶体振荡器.此外,FCXO-07D是世界上最小的晶体振荡器,这些新型石英晶体振荡器将有助于小型化以及未来电子设备的多功能化.
采用RIVERE LETEC专有的电子束密封技术密封陶瓷封装和金属盖,新型有源晶振确保了高基本性能和出色的可靠性.除此之外,这些振荡器都是环保型的,因为它们符合RoHS标准,并支持无铅焊料的回流曲线.新产品的试用样品已经上市,其批量生产已于2014年底开始.
[产品类别]
SMD晶体振荡器

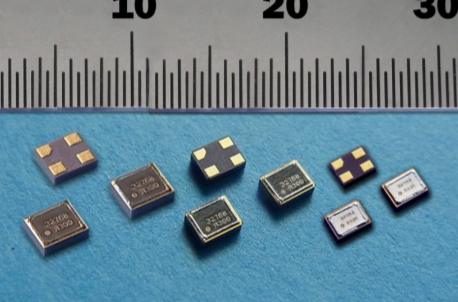

[产品名称(尺寸)]
FCXO-05D(2.5×2.0×0.9mm)
FCXO-06D(2.0×1.6×0.8mm)
FCXO-07D(1.6×1.2×0.7mm:世界上最小的振荡器)
[特征]
1.32.768kHz晶振时钟振荡器
2.使用AT切割晶体毛坯,可在很宽的温度范围内实现出色的频率-温度特性
3.超低电流消耗可与千赫兹贴片振荡器相媲美(0.01mAMax:等于或小于”C系列”的1/5)
4.非常适合在恶劣的温度环境中作为时钟源,例如室外设备和汽车时钟(具有超低电流消耗,它们也可用于电池供电设备)
5.宽范围的工作电压(+1.6至+3.63V)
6.CMOS(方波)输出
7.陶瓷封装和金属盖确保高可靠性
8.无铅回流焊接
9.符合RoHS标准,全无铅
|
标准规格 |
FCXO-05D晶振 |
FCXO-06D晶振 |
FCXO-07D晶振 |
|
尺寸 |
2.5*2.0*0.9mm |
2.0*1.6*0.8mm |
1.6*1.2*0.7mm |
|
标称频率(典型值) |
32.768KHz |
||
|
目前的消费 |
0.01mAMax. |
0.03mAMax. |
0.03mAMax. |
|
频率容差 |
可提供±7ppm |
||
|
工作温度范围 |
-40℃~+85℃ |
||
|
频率与温度特性(参考+25°C) |
可提供±15ppm(-40至+85°C) |
||
可根据要求提供定制规格,例如32.768kHz以外的频率和更宽的温度范围.
从2014年打样量产开始,FCXO-05D晶振,FCXO-06D晶振和FCXO-07D晶振这三款产品,到现在已被广泛应用到各种产品身上,并获得广大用户良好的反馈,每年产量都在增加,因为市场上对这三颗料的需求越来越大.金洛鑫电子是大河晶振中国大陆的代理商,多年来已为许多新老客户提供超过百万颗大河石英晶体和大河石英晶体振荡器产品,包括今天主题的这三款32.768K有源晶振,均可提供原厂原装的正品,咨询订购热线:0755-27837162.
