全方位解读大河TFX-05X谐振器系列的设计与性能

返回列表 来源:金洛鑫 浏览:- 发布日期:2020-03-23 10:25:41【
分享到:

全方位解读大河TFX-05X谐振器系列的设计与性能

很多人认为SMD晶体是不是越小越好?其实也并不是,适合自己产品的最重要,但不可否认的是,目前整个频率元件行业都在往小型化,甚至是微小型化方向发展.台湾,日本,美国等地的晶振制造商,10年来一直在研发超小型的石英晶体和有源晶体产品,日本知名品牌大河晶振也不例外,甚至很早之前就开始了,目前River大河公司推出的最小的一颗晶体,TFX-05X谐振器系列,它的尺寸只有1.2mm×1.0mm×0.35mm.平时我们常见的3215mm,2012mm,已经是小到无与伦比了,然而TFX-05X比之还要小一倍左右.

从下面的外形图中可以看出TFX-05X晶振产品是真的非常小,即使是放在你面前也不一定能注意到它,那么这么小的晶振,在性能和作用上会因为体积太小而受到影响吗?答案是并不会,要知道现在国外的晶体技术是非常发达的,即使比一般的晶体都要小得多,但是其采用的封装技术,设计,工艺和生产都要更先进.本文将会全方位的讲解TFX-05X谐振器系列的性能,应用范围和电气特性.

全方位解读大河TFX-05X谐振器系列的设计与性能

TFX-05X晶振外形图

TFX-05X晶振特征:

1210mm大小的音叉晶体单元(32.768KHz)

世界上最小的包装(最大1.2×1.0×0.35mm/0.8mg)

TFX-04相比,体积缩小了47%,投影面积缩小了25%

通过金属扩散密封创建的创新水晶包装:

-仅重0.7mg,TFX-0475%

-尽管具有相当大的小型化,但仍可确保与以前较大型号相媲美的出色电气特性

ESR和高精度频率,具有出色的抗冲击性

宽工作温度范围(-40~+105)

可根据要求提供符合AEC-Q200耐高温晶振的规格

应用领域

汽车音响系统/汽车GPS装置/远程无钥匙进入/行车记录仪

智能手机/无线模块/可穿戴设备/智能卡

标准规格表:

项目

技术指标

条件/备注

标称频率

32.768KHz



频率公差

±20ppm~

@25°摄氏度

请参阅下面的更多选项

等效串联电阻(E.S.R.)

最大90kΩ



运动电容

典型值7.0fF



分流电容

1.5pF(典型值)



贮存温度

-55~+125



工作温度

-40~+85

-40~+105

请参阅下面的更多选项

温度系数

-0.03±0.01ppm/2



周转温度

25±5



负载电容

5.07.09.012.5pF

其他可用值

驱动等级

最大1.0µW.



卷带式

5000/

卷盘直径:180毫米

外形尺寸:

全方位解读大河TFX-05X谐振器系列的设计与性能

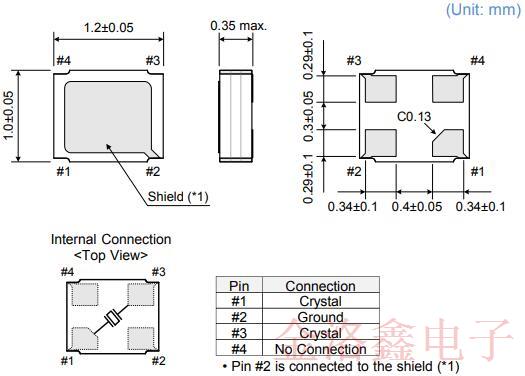

TFX-05X晶振封装尺寸图

一般注意事项:

某些标准选项组合可能被归类为高规格型号.

请向我们咨询与标准规格不符的规格.

本文档中的信息如有更改,恕不另行通知.

如果在特殊安装环境下使用石英晶振产品,例如在树脂模具中,请事先与金洛鑫电子联系.
