NDK成功开发出业内最高工艺的低相位差分振荡器系列

返回列表 来源:金洛鑫 浏览:- 发布日期:2020-03-17 10:27:25【
分享到:

NDK成功开发出业内最高工艺的低相位差分振荡器系列

低相位抖动的差分晶体振荡器近年来,成为业界比较热门的一个话题,越来越多的制造商重视LVDSLVPECL系列的研究和发展,差分晶振具有许多普通晶体和振荡器所没有优势,例如超低的相位抖动,相位噪声,极高的稳定性和可靠性,低衰减,低电平等特性.日本电波工业株式会社近年来,也比较注重差分振荡器模块,开发出多款型号,210,NDK晶振公司在公司上发布已经成功开发出3225mm封装的差分晶振产品系列,以下内容是相关信息.

Nihon Dempa Kogyo Co.,Ltd.开发了业界最高水平(*1)的低相位抖动差分输出晶体振荡器(产品尺寸:3.2x2.5x1.0mm).样品发货将于20202月开始.近年来,对于在5GLTE等高速移动通信以及SONET/SDH,10Gbit/Ethernet,SATAPCI-Express,无论是更高速度还是更大容量.如果抖动较大,则可能会干扰相邻信号并导致噪声和通信性能下降.

为满足这些需求,我们于20186月发布了差分LVDS石英晶体振荡器,其相位抖动降低至57fs(156.25MHz).之后,我们使用光刻技术和低噪声差分振荡IC开发了高频基波晶体单元.结果,我们成功开发了一种噪声比以前更低的LVDS,PECL差分输出晶体振荡器.LVDS差分输出晶体振荡器的相位抖动典型值为47fs.(*1),典型值为10fs.与传统产品相比减少了.

将来,我们将使用该技术逐步将我们的有源晶振系列扩展到其他差分输出方法(HCSL输出),以满足客户的需求.(*1):相位抖动:47fs典型值振荡频率:156.25MHz,电源电压3.3V,12kHz20MHz.

[样品/大量生产]

样品装运计划于20202月开始,批量生产计划于20209月开始.

[产品特征]



NP3225SAB

NP3225SBB

产品外观

 CF3223-1

 CF3225-2

尺寸

3.2x2.5x1.0mm

标称频率范围

100MHzto200MHz

输出响应

LVPECL

LVDS

工作温度范围

-40~+85(选项:-40~+105)

整体频率公差

Max.+/-50x10-6

电源电压[VCC]

+2.5V/+3.3V

周期抖动(1σ)

Typ.0.9ps(156.25MHz)

Typ.0.8ps(156.25MHz)

相位抖动

(12kHz20MHz)

Typ.42fs(156.25MHz)

Typ.49fs(125MHz)

Typ.57fs(100MHz)

Typ.47fs(156.25MHz)

Typ.59fs(125MHz)

Typ.80fs(100MHz)

[相位噪声特性数据的示例]

NDK成功开发出业内最高工艺的低相位差分振荡器系列

条件:额定频率156.25MHz,LVPECL输出,电源电压[VCC]+3.3V,温度+25

NDK成功开发出业内最高工艺的低相位差分振荡器系列

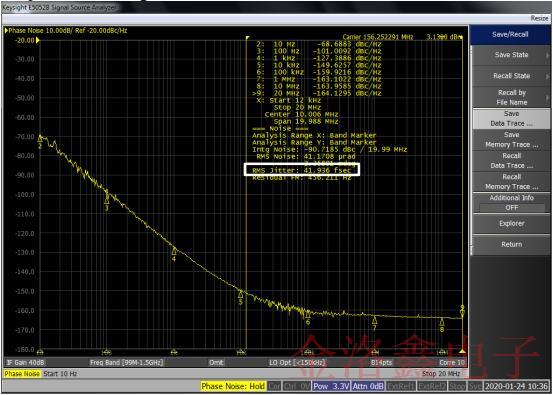

条件:额定频率156.25MHz,LVDS输出,电源电压[VCC]+3.3V,温度+25deg.C

根据以上公布的资料广大客户可以按照自家产品的需求,来选择合适的规格,如果有特殊的要求,欢迎联系金洛鑫电子0755-27837162,我们会把你的诉求反馈给NDK晶振原厂,为你提供合适的晶振方案和产品采购流程.差分振荡器的频率数值通常比较高,而且范围较广,NDK品牌这两个系列基本上可以满足不同的设备要求.

NDK成功开发出业内最高工艺的低相位差分振荡器系列
