蓝牙模块时钟晶振选型难?一点小见解,希望有所裨益
蓝牙模块时钟晶振选型难?一点小见解,希望有所裨益

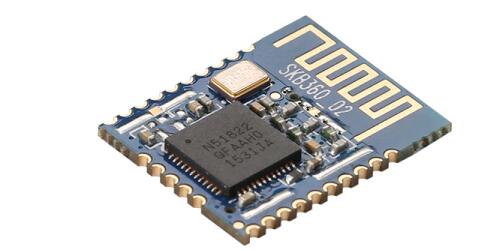

现在只要是需要进行短距离数据传输的电子设备都必须配备蓝牙模块,最典型的应用就是只能家居各家电之间的通信,还有就是我们用的无线耳机,蓝牙耳机等等都是,而模块电路板上时钟晶振的选型尤为重要,这会影响整个模块的工作性能,所以再设计开发乃至于选型的时候需要格外注意.
利用蓝牙的产品多种多样.PDA,打印机,计算机键盘和鼠标,耳机,游戏设备,路由器,条形码扫描仪,照相机,手机,免提车载套件仅会刮伤采用蓝牙无线技术的产品的表面.每天都在开发这项技术的新用途,从而导致更多产品支持蓝牙.
简单来说,蓝牙是用来代替连接电子设备的电缆.具体地说,它是在2.4GHz的ISM频带中运行的短距离无线电模块.蓝牙协议旨在在嘈杂的频率环境中且在短距离(10米)内运行,因此采用了跳频方案以使链路更坚固.为避免干扰其他信号,无线链路在设备之间发送或接收数据流(或数据包)后迅速跳至新的频率.
且看CTS是如何针对蓝牙晶振研发产品的;随着对无线应用程序需求的增长,许多公司正在生产提供蓝牙技术解决方案的芯片组.这些芯片组中的大多数都需要一个外部计时设备,其形式为石英晶体,可以倍频至2.4GHz频带.石英晶振需要尺寸小,可靠性高并提供足够的频率稳定性.
CTS403、405、406和407型是适用于蓝牙应用的一系列晶体.基于陶瓷的封装,具有各种尺寸的缝焊金属盖,可提供在蓝牙环境下工作所需的性能.典型的蓝牙频率为12、13、15.36、16、24、26和32MHz,以基本共振模式运行.用户定义工作温度范围,25℃时的频率公差,在整个温度范围内的稳定性和负载电容.
根据上述文内容显示来看,以及上图中CTS提供的适用产品来看;在蓝牙晶振上使用的晶振产品大都为无源晶振,并且频点都比较低,最高也不过32M的样子,精度都是在30pm,以及工作温度方面极少要求具备耐高温性能,尺寸方面现在应用最多的就是3225尺寸晶振,更小尺寸的也有应用,5032尺寸的就用得比较少了,甚至是没有,毕竟现在电子产品小型化已经成为主要发展趋势.
故而,蓝牙晶振应当选型3225尺寸及更小尺寸的12、13、15.36、16、24、26和32MHz的小型无源贴片晶振最为合适.也切合蓝牙模块的功能特性需求.
蓝牙模块晶振的选型难点是什么?首先,一般蓝牙模块的体积比较小,并且厂家也需要尽可能的节省PCB设计空间,所以要尽可能的对标小体积的产品进行设计;还有一个就是蓝牙模块作为短距离数据传输模块,那么就需要保证数据传输的有效距离,负载电容是影响这一性能的主要因素,值越大,有效距离越小,值越小,有效距离就越大,但是过大或者过小都会造成晶振产品的损坏,故应该适中.
只要明白了以上几点内容,蓝牙模块晶振选型将不再是难事!
