AT切型石英晶振等效参数及其它性能指标和名词术语
被发现,改进,使用一百多年了,石英晶振最终成为各行各业生产厂家基本上都会采购的电子元器件,AT切型是石英晶体谐振器最主要的一道工序。大部分国产晶振厂家或者海外的晶体制造商,选用AT切型比BT切型要多,因为可以使晶振的产量加大,而且质量还有保证。

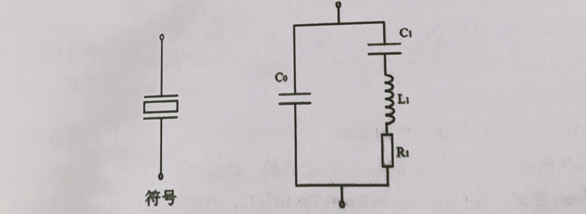

AT切型石英晶振在100MHz频率以下,它的等效电路如图3.3.1
图3.3.1石英晶体元件等效电路
一、石英晶体元件等效电路
它是一个在谐振频率附近具有与石英晶体元件相阻抗特性的电路。通常用一个电感、电容和电阻做串联臂,再与石英晶体谐振器两端电容并联来表示。串联电路参数电感、电容和电阻分别以L1、C1、R1表示,并电容(以往叫静电容)以C0表示。
二、动态电感L1:为等效电路中串联臂里的电感
由Cady公式给出
式中
p一有电极区的有效密度(Kg/m3);
tF一石英片腐蚀后的厚度(m);
Se一电极面积(m2)
对园电极:Se=丌Φe2/24(m2),Φe=园电极直径,(m);
对矩形电极:Se =LeWe(m2),Le=电极长度(m),We=电极宽度(m);
e′26一压电常数(C/m2)=(e14sin?φ1一e11cosφ1)•cosφ1 (3.3.2)
e11=0.173(c/m2),e14=0.040(c/m2);
KL一电感系数=p/(〖e'〗_(26 )^2 ) (H/m);
在实际情况中,电感系数还与晶振晶片的外形尺寸有关,动态电感与泛音次数有关,试验得出,当频率较低时,动态电感随泛音次数的升高而下降;当频率较高时,则随泛音的升高而上升。
金洛鑫电子这么多年来,也一直在研究更先进的AT切型技术,自己生产的石英晶振,贴片晶振,插件晶振,32.768K,49S等系列产品,品质均有保证,而且都通过ISO9001,ROHS等认证,所有晶振产品都是正品,全部采用ISO9002质量体系进行生产。
