爱普生晶振发布内置嵌入式数字温补组件的RTC模块
日本爱普生品牌的温补晶振一直以来,在亚洲多个地区,尤其是中国大陆的销量不断上涨,通常型号的开头是TG或者TCO.日本精工爱普生株式会社是一个大集团,旗下的产品有许多种,频率控制元器件只是其中一种,RTC实时时钟模块也是爱普生集团规模比较大的产品.爱普生公司是行业里,较早将RTC与温度补偿振荡器结合为一体的厂家之一,该系列产品英文缩写是DTCXO,中文全称叫做数字温度补偿晶体振荡器,虽然叫做振荡器,但它也是一种新型实时时钟模块.

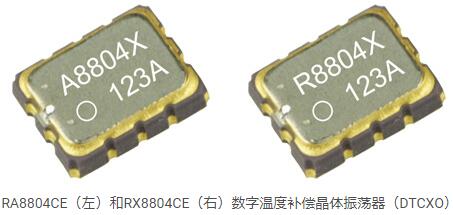

世界领先的石英晶体技术公司Seiko Epson Corporation(东京证券交易所股票代码:6724,”爱普生晶振”)推出了两款新型实时时钟(RTC1)模块RA8804CE和RX8804CE,内置数字温度补偿晶体振荡器(DTCXO2).新的RTC模块采用爱普生最小的RTC封装(最大尺寸:3.2×2.5×1.0tmm).RA8804CE专为符合AEC-Q100标准的3种汽车应用而设计,而RX8804CE专为工业系统而设计.两者均可在电子系统中提供高精度计时,同时满足小尺寸和低电流消耗的需求.
今天的工业设备,如智能电网设备,点击充电系统,安全系统,以及基于时间信息运行的无数其他系统和应用程序,因此必须准确保存.安装在车辆,室外和系统暴露于极端环境温度的其他环境中的设备也需要高精度的时间和日期信息跟踪.此外,由于加速电子设备的集成和小型化以及公司减少环境足迹的愿望,RTC模块在更宽的温度范围内消耗更少的电流并保持频率稳定性的需求日益增长.
然而,一般而言,更高的精度倾向于以更高的功耗为代价,使得难以维持或提高通过组合晶体单元,振荡电路和计时IC而构建的实时时钟的精度.对于新模块,爱普生成功地降低了功耗并扩展了新模块的工作温度范围.这是通过制造微小,精确的32.768K晶振单元并使用新的电路设计实现的,该设计使晶体单元能够以低功率驱动.
[规格参数]
|
产品编号 |
RA8804CE |
RX8804CE |
|
|
温度补偿工作电压 |
1.5V(最小值) |
||
|
时钟供电电压 |
1.5V(最小值) |
||
|
计时电流 |
0.35μA(典型值) |
||
|
频率稳定 |
-40℃~+85℃ |
XA:±3.4×10-6 XB:±5.0×10-6 |
|
|
+85℃~+105℃ |
±8.0×10-6 |
||
|
工作温度范围 |
-40℃~+105℃ |
||
|
接口 |
I²C(400kHz) |
||
|
新功能 |
附加中断:SOUT 带触发输入的时间戳 24位定时器(从244μs到32年) |
||
|
汽车标准一致性 |
AEC-Q100 |
|
|
|
外形尺寸(mm) |
3.2*2.5*1.0mm(最大) |
||
1.实时时钟模块是单封装产品,具有带时钟,日历和其他功能的实时时钟IC以及集成的32,768kHz石英晶体单元.这些模块不仅可以通过消除设计振荡器电路和调整时钟精度的需要而使用户受益,其小尺寸和集成度还允许客户更有效地使用其电路板空间.
2.数字温度补偿X'tal(晶体)振荡器是一种振荡器(晶体单元和振荡电路),其功能可对频率进行校正,频率随晶体单元的环境温度而变化.为了在一定温度范围内输出稳定的频率,温补晶体振荡器具有一个电路,可根据温度传感器的信号补偿输出频率.DTCXO使用电路对频率进行数字补偿.
3.汽车电子委员会(AEC)是一个行业组织,为汽车电子产品的可靠性和认证制定标准.它由美国”三巨头”汽车制造商与主要电子元件制造商合作组建.AEC-Q200是事实上的全球标准,已被广泛用作汽车电子设备的标准.
4.RA8804和RX8804配有SOUT引脚,可提供比同类Epson模块更强大的中断功能选项.SOUT引脚输出所选标志的值,例如电压检测标志,时间更新标志或EVIN检测标志.SOUT引脚也可以用作通用输出端口,其高/低输出可以通过软件指定,因此可以使用软件设置给定系统的最佳操作.
新型RA8804CE和RX8804CE消耗0.35μA的电流,比RX8900CE(早期的等效EpsonRTC模块)消耗的0.7μA电流低50％.最高工作温度从85℃扩展到105℃.此外,这些模块还配备了扩展数量的可编程中断功能4,时间戳和24位定时器.这些新功能减轻了CPU的负担.爱普生可以单独调整并保证出厂时模块的计时准确性.这使得不必检查计时准确性,并有助于提高设计效率和质量.展望未来,爱普生晶体公司将继续利用其独特技术为客户提供可靠,易用,行业领先的晶体器件产品.
