EpsonCrystal系列Q22FA1280002000编码及包装规格

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-09-30 10:50:39【
分享到:

EpsonCrystal系列Q22FA1280002000编码及包装规格

关于EpsonCrystal产品的原厂编码,前面我都有介绍过许多,相关文章可搜索金洛鑫电子官网资讯,但今天将和大家一起来对爱普生晶振编码,进行一行深层次的探索与讨论.在日常的采购与供应过程中,Epson晶体的编码是接触得比较多的,但其实还有一种代码形式的,Q22FA1280002000FA-12827.0000MF10V-W3,这两种是不一样的,但是很容易让人混为一谈,前者是原品牌的原厂编码,后者是爱普生晶振的代码,都是一样使用,但是主要还是以Q22FA1280002000这样的原厂编码为准.

EpsonCrystal系列Q22FA1280002000编码及包装规格

不管是代码还是编码都可以明确的查到详细的EpsonCrystal型号和参数,我们可以先来看看爱普生石英晶振原厂编码的开头,是以”Q22”开头的,不同型号和封装的晶体单元都会不一样,接着就是FA128,这个是大家都比较熟悉的型号FA-128晶振,尺寸是2.0*1.6*0.5mm,这个型号的标准规格是16.000MHz~54.000MHz频率范围,工作温度常规是-40~+85,频率公差是±10ppm和±30ppm,可有其他需求可以指定.EPSON晶体编码不像其他品牌那样,直接在型号后面放入频率,是有内部识别的.

Q22FA1280002000这条爱普生晶体原厂代码里的每一个字母和数字都有不同的意义,更详细的信息就不再透露了,如果需要知道更完整的资料,可以联系咨询金洛鑫电子0755-27837162.以下表格是Q22FA1280002000晶振同系列的其他原厂代码.

2x1.6x0.5mm

FA-128

26.000000MHz

Q22FA1280002000

2x1.6x0.5mm

FA-128

27.120000MHz

Q22FA1280002100

2x1.6x0.5mm

FA-128

24.000000MHz

Q22FA1280002200

2x1.6x0.5mm

FA-128

26.000000MHz

Q22FA1280002400

2x1.6x0.5mm

FA-128

32.000000MHz

Q22FA1280002500

2x1.6x0.5mm

FA-128

26.000000MHz

Q22FA1280002600

2x1.6x0.5mm

FA-128

24.000000MHz

Q22FA1280003000

2x1.6x0.5mm

FA-128

32.000000MHz

Q22FA1280003100

2x1.6x0.5mm

FA-128

27.120000MHz

Q22FA1280003400

2x1.6x0.5mm

FA-128

24.000000MHz

Q22FA1280003500

2x1.6x0.5mm

FA-128

24.000000MHz

Q22FA1280003700

2x1.6x0.5mm

FA-128

24.000000MHz

Q22FA1280003800

2x1.6x0.5mm

FA-128

30.000000MHz

Q22FA1280004100

2x1.6x0.5mm

FA-128

32.000000MHz

Q22FA1280004300

2x1.6x0.5mm

FA-128

48.000000MHz

Q22FA1280004400

2x1.6x0.5mm

FA-128

38.400000MHz

Q22FA1280004500

2x1.6x0.5mm

FA-128

24.000000MHz

Q22FA1280005300

2x1.6x0.5mm

FA-128

24.000000MHz

Q22FA1280005400

2x1.6x0.5mm

FA-128

44.000000MHz

Q22FA1280006100

2x1.6x0.5mm

FA-128

48.000000MHz

Q22FA1280006200

2x1.6x0.5mm

FA-128

37.400000MHz

Q22FA1280006400

2x1.6x0.5mm

FA-128

24.000000MHz

Q22FA1280006700

2x1.6x0.5mm

FA-128

27.000000MHz

Q22FA1280007000

2x1.6x0.5mm

FA-128

26.000000MHz

Q22FA1280008000

2x1.6x0.5mm

FA-128

24.000000MHz

Q22FA1280008100

客户在咨询进口石英晶振物料时,很多时候都会问到晶体的包装规格,贴片晶振的包装方式大家也是了解的,是一种盘装卷带式的,插件型的是用包装袋包装的,因为插件型的无法上贴片机自动贴装.表面贴片型SMD晶体的编带式包装数量跟尺寸是相关的,一般越大的尺寸盘装的数量就越少,FA-128晶振尺寸是2016mm,这颗料的标准包装数量是3000pcs/,其他石英晶振包装规格是可以定制的,请联系金洛鑫电子进行咨询.对于SMD产品,推荐包装数量如下表所示.请根据包装数量订购.

1.圆筒

圆柱晶振每袋装2501000,装在塑料袋中.然后将520个袋子放在内盒中以制成大量物品.然后将内盒放在纸箱中以便装运.(数量因型号而异.)

EpsonCrystal系列Q22FA1280002000编码及包装规格

2.

将浸入式产品放入防静电IC管中,并包装在盒子中以便装运.

EpsonCrystal系列Q22FA1280002000编码及包装规格

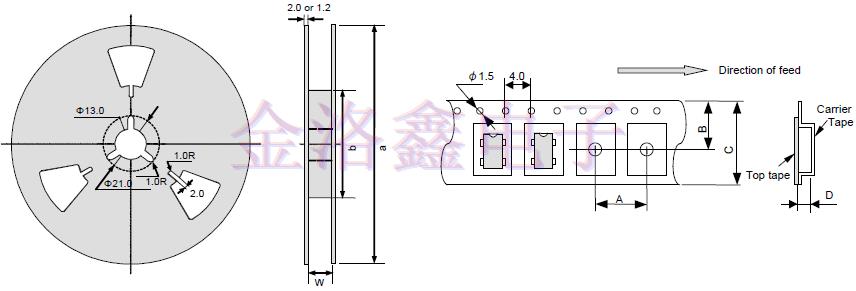

3.SMD

根据贴带标准EIA-481IEC-60286,SMD晶振产品按照下表包装在运输纸箱中.

EpsonCrystal系列Q22FA1280002000编码及包装规格

注意:以上显示石英晶振在推荐包装规格中,小批量或样品订单可以采用不同的包装方式提交.订购时尽量提供原厂编码,因为编码最后面的两位数字通常是代表包装规格,并且可以精确到所有重要的参数.

EpsonCrystal系列Q22FA1280002000编码及包装规格
