NDK开发业界最高精度的低相噪温补NT2016SJA晶振

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-04-23 11:23:33【
分享到:

前言:日本电波工业株式会社(NDK晶振)从年初开始,内部不断传出好消息,最让人注目的是,本月419NDK在官网上公告业界首款高精度,低相噪的温补晶体振荡器型号已成功开发,NT2016SJA晶振正式亮相。

Nihon Dempa KogyoCo.Ltd。开发了一款尺寸为2.0x1.6x0.7mmTCXO温补晶体振荡器),可实现业界最高水平的-100dBc/Hz@100kHz偏移的低相位噪声(*2)。样品发货将于20197月开始。为了提高多级调制和更大容量的通信质量,例如5G和其他高速移动通信Wi-Fi6IEEE802.11ax)和SONET/SDH(同步光纤网络/同步数字系列),它是预计未来对具有低相位噪声特性的TCXO的需求将增加。

选择和设计TCXO振荡器很重要,因为通信设备中的调制精度(信号相位和幅度偏差)很大程度上受设备中使用的参考信号源的相位噪声的影响。此外,相位噪声与RMS相位抖动(*3)密切相关,因此选择具有出色相位噪声的石英振荡器有助于改善相位抖动。

为了满足这些需求,NDK振荡器公司利用了高科技生长的具有高Q*4)值的合成石英优化了石英谐振器的设计,并开发了具有业界最高低相位噪声特性的温度补偿石英振荡器,通过减少振荡电路的噪声。

地板噪声-100dBc/Hz@100kHz偏移(*2

(与之前型号相比降低了-17dBc/Hz

相位抖动:110fs@12kHz5MHz

(与传统抖动相比减少71%)

基于这项技术,我们计划将产品阵容扩展到其他规模。

晶振产品将于529日星期三至531日星期五在Tokyo-BigSight举行的无线科技园2019展出。(NDK展位:1931年西3号厅)

*1)我们在20193月进行的调查

*2)振荡频率:26MHz,温度:+25°C

*3)发送数字信号时波形中出现的时间轴的偏差或波动。

*4)在温度补偿晶振中,它表示共振锐度,并且该值越大(越高)意味着振荡更稳定。

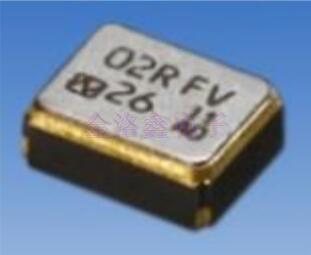

[产品外观]

NDK开发业界最高精度的低相噪温补NT2016SJA晶振

样品出货计划于20197月开始,大规模生产计划于20201月开始。

[规格特征]

型号名称

NT2016SJA晶振

外部尺寸

2.0x1.6x0.7mm

[电气特性]

标称频率

13MHzto52MHz

标准频率

26MHz,52MHz

电源电压(VCC

+1.8V+/-5%(Note1)

负载阻抗

10kΩ//10pF

工作温度范围

-30to+85degC

电流消耗

Max.2.5mA/26MHz(Enable)

Max.4uA/26MHz(Disable)

输出电压

Min.0.8V(p-p)(DCCoupling(Note2))

频率/温度特性

Max.+/-0.5x10-6

长期频率稳定性

Max.+/-1.0x10-6/year(at+25degC)

(注1)可以使用DC+1.7V+3.3V.

(注2)内置直流切断电容。将电容器(1,000pF)与石英晶体振荡器输出线串联。

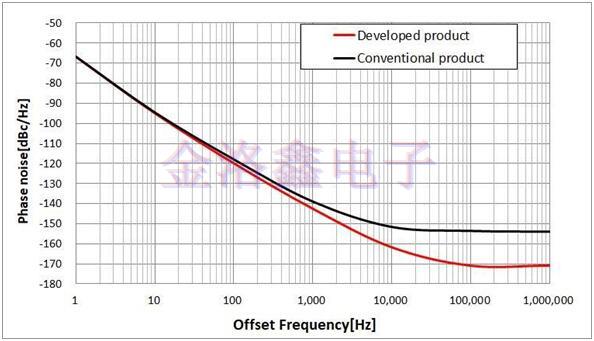

[相位噪声特性示例]

条件:标称频率26MHz,温度+25

NDK开发业界最高精度的低相噪温补NT2016SJA晶振

NDK晶振公司打破了传统了温补晶振制造技术,以往TCXO难以实现低相位噪声和低相位抖动性能,为许多需要使用温补振荡器,但同时要求低相噪和低相位的生产厂家们,解决了这一大难题。而且这颗NT2016SJA晶振的体积仅仅只有2.0x1.6x0.7mm,可应用现在小型化,便携式设备,超小的封装,超高的精度让晶振本身的频率稳定性得到保障甚至是提升。
