京瓷CX1008晶振实现的不仅仅是小体积,来看看它的作用有多大
京瓷CX1008晶振实现的不仅仅是小体积,来看看它的作用有多大
如果你从事频率组件相关的行业,应该可以感知到这几年的变化,近年来不仅科技在进步,电子产品为了迁就产品的改变而在提升,尤其是贴片晶振这种电子元器件.现在的表面贴装SMD型封装晶体的尺寸已经做到非常小,需要极其精细和高水准的工艺才能达到.很多人会想到,体积这么大范围的缩小,对石英晶体的精度和性能有没有影响?答案当然是没有,毕竟如果是这样就没有意义了,虽然尺寸变小了,但是其功能作用反而提升了.今天给大家介绍一款日本京瓷晶振品牌目前在生产的1.0×0.8mm大小的贴片晶振产品.

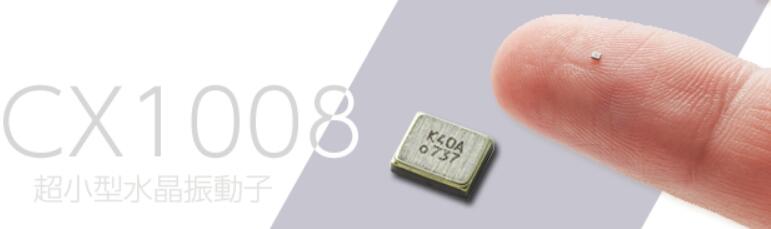

这颗1008mm封装的石英晶体系列型号命名为CX1008晶振,是京セラ株式会社最新研发的一款频率组件,同时也是业界目前最小尺寸的系列,主要应用到无线模块和通讯领域,可以提供稳定的频率振荡功能.标准的频率公差是±10ppm,属于比较高的精准度,负载电容是7pF,属于低负载类型的,拥有较高的稳定性.
当尺寸从1.2x1.0mm减小到1.0x0.8mm时,串联电阻值(CI值)增加了大约30％,因此有必要审查其上装有晶体单元的电路板的电路设计.这次,通过使用压电分析技术优化石英元件的设计,京瓷晶振实现了与1.2x1.0mmCX1210产品相同的电气特性,同时实现了尺寸缩小至1.0x0.8mm.有可能实现.结果,可以在不改变电路板电路的情况下使用它.
表面贴装型CX1008SB(用于移动通信)
■特点
超薄超薄(最大1.0×0.8×0.3mm)
通信设备频率支持
可以自动安装和回流
陶瓷封装确保了高可靠性.
■应用
移动通讯
规格参数表:
|
项目 |
记号 |
標準規格 |
単位 |
|
频率 |
f_nom |
37.400~80.000 |
MHz |
|
谐波次数 |
OT |
基本的 |
― |
|
负载容量 |
CL |
7 |
pF |
|
频率容许偏差 |
f_tol |
±10 |
×10−6 |
|
串联电阻 |
R1 |
Table1 |
ohm |
|
激励电平 |
DL |
Table2 |
μW |
|
工作温度范围 |
T_use |
−30~+85 |
℃ |
|
保存温度范围 |
T_stg |
−40~+105 |
℃ |
|
频率温度特性 |
f_tem |
±12 |
×10−6 |
直列抵抗:
|
周波数范囲 |
直列抵抗 |
|
f_nom=37400/80000kHz |
60Ωmax. |
激励水平:
|
周波数范囲 |
激励水平 |
|
f_nom=37400/80000kHz |
10μW(最大100μW) |

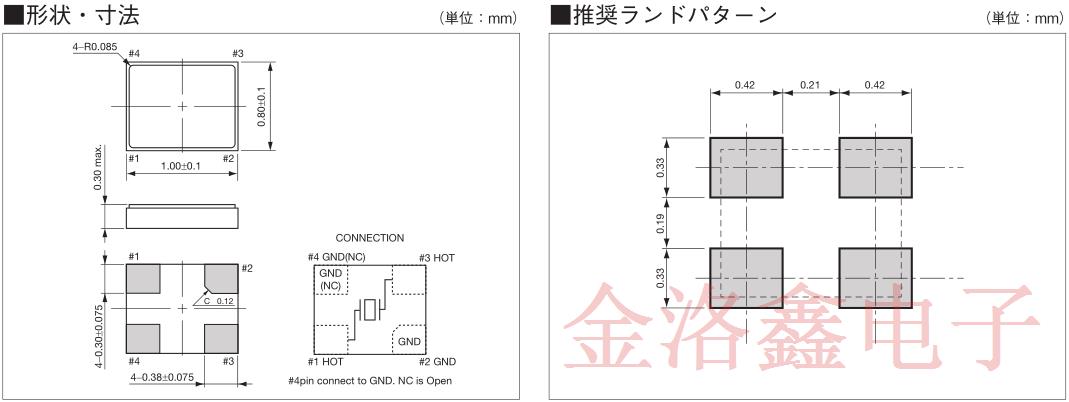

CX1008晶振尺寸图:
为了响应市场和用户的需求,近10年以来京瓷晶振公司不断研发小体积的石英晶体谐振器,和晶体振荡器产品,成为小型贴片石英晶振主要的供应商之一,产品销售全球范围内80多个国家.1.0×0.8mm的贴片晶振虽然极其的小,但是目前还没有开始量产,暂时也没有大量的投入到使用中,如今比较受欢迎的SMD晶体尺寸仍然是3225mm,2520mm,2016mm和1612mm这些以下是金洛鑫电子提供的京瓷晶体小尺寸系列的产品料号和原厂编码表,可让大家参考选择.
|
CX1612DB48000D0FPJC1 |
CX1612DB晶振 |
48MHz |
(1.60mmx1.20mm) |
|
CX2016DB32000D0WPRC1 |
CX2016DB晶振 |
32MHz |
(2.00mmx1.60mm) |
|
CX2016DB19200D0GPSC1 |
CX2016DB晶振 |
19.2MHz |
(2.00mmx1.60mm) |
|
CX2016DB20000D0GPSC1 |
CX2016DB晶振 |
20MHz |
(2.00mmx1.60mm) |
|
CX2016DB24000D0GPSC2 |
CX2016DB晶振 |
24MHz |
(2.00mmx1.60mm) |
|
CX2016DB24576D0FLJC1 |
CX2016DB晶振 |
24.576MHz |
(2.00mmx1.60mm) |
|
CX2016DB24576D0GPSC1 |
CX2016DB晶振 |
24.576MHz |
(2.00mmx1.60mm) |
|
CX2016DB25000D0GPSC1 |
CX2016DB晶振 |
25MHz |
(2.00mmx1.60mm) |
|
CX2016DB26000D0FLJC4 |
CX2016DB晶振 |
26MHz |
(2.00mmx1.60mm) |
|
CX2016DB26000D0GPSC1 |
CX2016DB晶振 |
26MHz |
(2.00mmx1.60mm) |
|
CX2016DB27000D0FLJC1 |
CX2016DB晶振 |
27MHz |
(2.00mmx1.60mm) |
|
CX2016DB27000H0FLJC1 |
CX2016DB晶振 |
27MHz |
(2.00mmx1.60mm) |
|
CX2016DB27000D0GPSC1 |
CX2016DB晶振 |
27MHz |
(2.00mmx1.60mm) |
|
CX2016DB30000D0FLJC1 |
CX2016DB晶振 |
30MHz |
(2.00mmx1.60mm) |
|
CX2016DB30000H0FLJC1 |
CX2016DB晶振 |
30MHz |
(2.00mmx1.60mm) |
|
CX2016DB30000D0GPSC1 |
CX2016DB晶振 |
30MHz |
(2.00mmx1.60mm) |
|
CX2016DB32000D0GPSC1 |
CX2016DB晶振 |
32MHz |
(2.00mmx1.60mm) |
|
CX2016DB38400D0FLJC2 |
CX2016DB晶振 |
38.4MHz |
(2.00mmx1.60mm) |
|
CX2016DB38400H0FLJC1 |
CX2016DB晶振 |
38.4MHz |
(2.00mmx1.60mm) |
|
CX2016DB38400D0GPSC1 |
CX2016DB晶振 |
38.4MHz |
(2.00mmx1.60mm) |
|
CX2016DB40000H0FLJC1 |
CX2016DB晶振 |
40MHz |
(2.00mmx1.60mm) |
|
CX2016DB40000D0GPSC1 |
CX2016DB晶振 |
40MHz |
(2.00mmx1.60mm) |
|
CX2016DB48000D0FLJC1 |
CX2016DB晶振 |
48MHz |
(2.00mmx1.60mm) |
|
CX2016DB48000D0GPSC1 |
CX2016DB晶振 |
48MHz |
(2.00mmx1.60mm) |
|
CX2520DB12000D0GPSC1 |
CX2520DB晶振 |
12MHz |
(2.50mmx2.00mm) |
|
CX2520DB13560D0GPSC1 |
CX2520DB晶振 |
13.56MHz |
(2.50mmx2.00mm) |
|
CX2520DB19200D0GPSC1 |
CX2520DB晶振 |
19.2MHz |
(2.50mmx2.00mm) |
|
CX2520DB20000H0FLJC1 |
CX2520DB晶振 |
20MHz |
(2.50mmx2.00mm) |
|
CX2520DB20000D0GPSC1 |
CX2520DB晶振 |
20MHz |
(2.50mmx2.00mm) |
|
CX2520DB24000D0GPSC1 |
CX2520DB晶振 |
24MHz |
(2.50mmx2.00mm) |
|
CX2520DB24576D0FLJC1 |
CX2520DB晶振 |
24.576MHz |
(2.50mmx2.00mm) |
|
CX2520DB24576H0FLJC1 |
CX2520DB晶振 |
24.576MHz |
(2.50mmx2.00mm) |
|
CX2520DB24576D0GPSC1 |
CX2520DB晶振 |
24.576MHz |
(2.50mmx2.00mm) |
|
CX2520DB25000D0GPSC1 |
CX2520DB晶振 |
25MHz |
(2.50mmx2.00mm) |
|
CX2520DB27000D0GPSC1 |
CX2520DB晶振 |
27MHz |
(2.50mmx2.00mm) |
|
CX2520DB30000D0FLJC1 |
CX2520DB晶振 |
30MHz |
(2.50mmx2.00mm) |
|
CX2520DB30000H0FLJC1 |
CX2520DB晶振 |
30MHz |
(2.50mmx2.00mm) |
|
CX2520DB30000D0GPSC1 |
CX2520DB晶振 |
30MHz |
(2.50mmx2.00mm) |
|
CX2520DB38400H0FLJC1 |
CX2520DB晶振 |
38.4MHz |
(2.50mmx2.00mm) |
|
CX2520DB38400D0GPSC1 |
CX2520DB晶振 |
38.4MHz |
(2.50mmx2.00mm) |
|
CX2520DB48000D0FLJC2 |
CX2520DB晶振 |
48MHz |
(2.50mmx2.00mm) |
|
CX2520DB48000H0FLJC1 |
CX2520DB晶振 |
48MHz |
(2.50mmx2.00mm) |
|
CX2520DB48000D0GPSC1 |
CX2520DB晶振 |
48MHz |
(2.50mmx2.00mm) |
|
CX2016DB24576D0GEJCC |
CX2016DB晶振 |
24.576MHz |
(2.00mmx1.60mm) |
|
CX2016DB27000D0GEJCC |
CX2016DB晶振 |
27MHz |
(2.00mmx1.60mm) |
|
CX2520DB32000D0GEJCC |
CX2520DB晶振 |
32MHz |
(2.50mmx2.00mm) |
|
CX2520DB20000D0FLJCC |
CX2520DB晶振 |
20MHz |
(2.50mmx2.00mm) |
|
CX2520DB38400D0FLJCC |
CX2520DB晶振 |
38.4MHz |
(2.50mmx2.00mm) |
|
CX2016DB35416K0DZFA1 |
CX2016DB晶振 |
35.416MHz |
(2.00mmx1.60mm) |
|
CX2520DB24576H0HZQA1 |
CX2520DB晶振 |
24.576MHz |
(2.50mmx2.00mm) |
|
CX2520DB26041F0FJLA1 |
CX2520DB晶振 |
26.041MHz |
(2.50mmx2.00mm) |
|
CX2016DB35416K0HJLC1 |
CX2016DB晶振 |
35.416MHz |
(2.00mmx1.60mm) |
|
CX2520DB48000D0GEJZ1 |
CX2520DB晶振 |
48MHz |
(2.50mmx2.00mm) |
|
CX2016DB24576D0GEJZ1 |
CX2016DB晶振 |
24.576MHz |
(2.00mmx1.60mm) |
|
CX2520DB24576D0GEJZ1 |
CX2520DB晶振 |
24.576MHz |
(2.50mmx2.00mm) |
|
CX2520SB13560D0GEJZ1 |
CX2520SB晶振 |
13.56MHz |
(2.50mmx2.00mm) |
|
CX2016DB26000D0FLJZ1 |
CX2016DB晶振 |
26MHz |
(2.00mmx1.60mm) |
|
CX2520DB26000D0FLJZ1 |
CX2520DB晶振 |
26MHz |
(2.50mmx2.00mm) |
|
CX2016DB27000D0GEJZ1 |
CX2016DB晶振 |
27MHz |
(2.00mmx1.60mm) |
|
CX2016DB32000D0FLJZ1 |
CX2016DB晶振 |
32MHz |
(2.00mmx1.60mm) |
|
CX2016DB38400D0FLJZ1 |
CX2016DB晶振 |
38.4MHz |
(2.00mmx1.60mm) |
|
CX2520DB30000D0GEJZ1 |
CX2520DB晶振 |
30MHz |
(2.50mmx2.00mm) |
|
CX2520DB32000D0FLJZ1 |
CX2520DB晶振 |
32MHz |
(2.50mmx2.00mm) |
|
CX2016DB40000D0FLJZ1 |
CX2016DB晶振 |
40MHz |
(2.00mmx1.60mm) |
|
CX2520DB32000D0GEJZ1 |
CX2520DB晶振 |
32MHz |
(2.50mmx2.00mm) |
|
CX2520DB16000D0FLJZ1 |
CX2520DB晶振 |
16MHz |
(2.50mmx2.00mm) |
|
CX2520DB38400D0FLJZ1 |
CX2520DB晶振 |
38.4MHz |
(2.50mmx2.00mm) |
|
CX2520DB16000D0GEJZ1 |
CX2520DB晶振 |
16MHz |
(2.50mmx2.00mm) |
|
CX2520DB40000D0FLJZ1 |
CX2520DB晶振 |
40MHz |
(2.50mmx2.00mm) |
|
CX2520DB20000D0FLJZ1 |
CX2520DB晶振 |
20MHz |
(2.50mmx2.00mm) |
|
CX2016DB24000D0GEJZ1 |
CX2016DB晶振 |
24MHz |
(2.00mmx1.60mm) |
|
CX2520DB24000D0GEJZ1 |
CX2520DB晶振 |
24MHz |
(2.50mmx2.00mm) |
|
CX2520DB24000C0FLJA1 |
CX2520DB晶振 |
24MHz |
(2.50mmx2.00mm) |
|
CX2016DB26000D0FLJC1 |
CX2016DB晶振 |
26MHz |
(2.00mmx1.60mm) |
|
CX2016DB50000D0KJSC1 |
CX2016DB晶振 |
50MHz |
(2.00mmx1.60mm) |
|
CX2016DB31250K0KJSC1 |
CX2016DB晶振 |
31.25MHz |
(2.00mmx1.60mm) |
|
CX2016DB39062K0KJSC1 |
CX2016DB晶振 |
39.0625MHz |
(2.00mmx1.60mm) |
|
CX2016DB38880D0KJSC1 |
CX2016DB晶振 |
38.88MHz |
(2.00mmx1.60mm) |
|
CX2016DB40960D0KJSC1 |
CX2016DB晶振 |
40.96MHz |
(2.00mmx1.60mm) |
|
CX2016DB53125K0KJSC1 |
CX2016DB晶振 |
53.125MHz |
(2.00mmx1.60mm) |
