Golledge新品1610小型KHz振荡器系列白皮书

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-07-06 10:27:45【
分享到:

英国Golledge Electronics Ltd.是欧洲生产规模比较大的石英水晶组件供应商,拥有独立设计,开发,研究,测试,制造和销售的能力,Golledge晶振公司的业务范围包括:Crystal(晶体),Oscillator(振荡器),VCXO(压控),TCXO(温补),VC-TCXO(压控温补),OCXO(恒温),RTC(实时时钟),SAW(声表)等模块.Golledge的生产能力强,交付速度快,而且性价比高,是欧洲发展比较迅速的晶体,振荡器制造厂家.近期该品牌推出一款超小,超薄,超轻型的32.768K晶振,封装尺寸是1.6x1.0x0.6mm,四个焊脚的,系列料号是OM7605C9晶振,更多详细信息请仔细阅读本文.

OM7605C9 32.768K晶振是我们对该系列产品的最新介绍,具有扩展的工作温度范围和超小型封装.OM7605C9的尺寸仅为1.6x1.0x0.6mm,适用于需要-40+125°C扩展工作温度范围以及超小型封装的各种应用,如航空航天,无人机和跟踪设备.这款32.678kHz振荡器可在1.6~5.5V的宽电压范围内工作,典型功耗仅为0.45uA.在备份模式下.它还具有25°C时典型的50ms的快速启动时间.OM7605C9完全适用于要求具有出色抗冲击和抗振性的应用,因为它具有±5ppm,5,000g,0.3ms½正弦波的抗冲击性能以及±5ppm,20grms10.0~2,000Hz的振动性能.

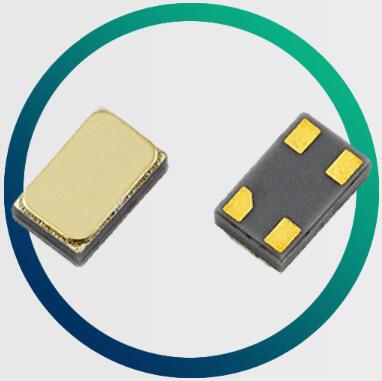

Golledge新品1610小型KHz振荡器系列白皮书

【产品描述】

OM7605C9是一款超小型32.768kHz振荡器,采用1.6x1.0x0.6mm封装,工作电压范围为1.6~5.5V.OM7605C9具有±20ppm的严格校准公差,可根据要求提供其他值,还具有0.45μA的超低电流消耗,并具有可选的AEC-Q200认证.该振荡器还具有低温老化特性,25°C时的第一年最大值仅为±3ppm,可在-40+85°C的工作温度范围或-40+125°C的扩展工作温度范围内使用,并且32.768K晶体振荡器具有良好的抗冲击和抗振动特性.

【产品规格】

频率

32.768kHz

外形尺寸

1.6x1.0x0.6mm

周转温度(T0)

+25°C±5°C

频率/温度系数

-0.035ppm/°C2±10

储存温度范围

-55+125°C

供电电压(VDD)

可在1.6~5.5V之间工作

供电电流(备用模式)

典型值0.45μA,最大0.65μA(VDD3.0V,输出禁用,25°C)

逻辑水平

'0'电平=+0.4V最大,'1'电平=VDD-0.4V最小值

波形对称

40:60max@50VDD

驾驶能力

CMOS

电压系数

最大±3ppm/V.

上升/下降时间

30ns典型值,最大70ns

启动时间

50ms典型值,最大值500ms@25°C

启用/禁用功能

通过垫3控制

老化

第一年最高±3ppm@25°C

抗冲击性

±5ppm,5,000g,0.3ms½-正弦

抗振性

±5ppm,20grms10.0~2,000Hz

焊接条件

回流温度,260°C,最大20

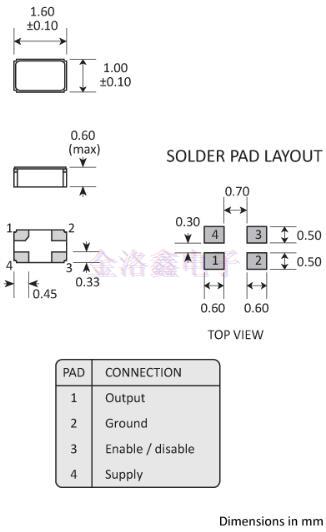

【尺寸图】

Golledge新品1610小型KHz振荡器系列白皮书

处理和存储:

ESD-HBM-1A人体模型(HBM)1A(250V<500V)

MSL1湿度敏感度等级(MSL):1(或不适用)

材料成分:

无铅晶振产品无铅(<0.1%重量)

符合RoHS标准,无豁免符合RoHS标准,无豁免.

达到符合REACH标准.

冲突矿产声明没有冲突矿物.

无卤素声明没有卤素.

臭氧消耗声明不含消耗臭氧的物质.

名义净质量标称净质量:3.06mg.

各大工程和采购可以根据需求入手这款1610晶振,在目前已有的技术中,这个尺寸是高工艺的代表,虽然目前有消息即将制造出1.2*1.0mm体积的晶体振荡器,1610基本上已经完全够用,而且正在普及化,已经有不少客户都在寻找这颗1610石英晶体振荡器.如果你对这颗新款晶振动心了,如需咨询或订购,请联系金洛鑫电子0755-27837162,我们将为您提供原厂原装的信息和产品.
