2020年这款GNSS专用的IQD恒温振荡器问世啦!

近10年以来,随着通信与网络的盛行,OCXO振荡器频率元件也越来越多人关注,虽然目前还没有SPXO晶振,TCXO晶振和VCXO晶振这几种那么常用,但是未来OCXO系列市场将会大幅度提升.许多制造商都非常看好OCXO系列,大力研发和设计性能超高的恒温晶振,其中,总部位于英国的IQD Frequency Products Ltd.公司,是生产恒温系列的佼佼者.一直以来,IQD晶振公司致力于研究和发展OCXO振荡器,并给客户提供定制服务,以下是关于IQD最新产品的详细介绍资料.

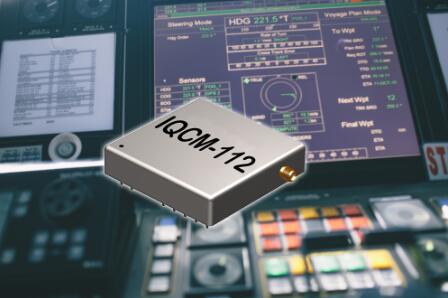

IQD晶振在其高级振荡器模块系列中的最新产品是IQCM-112系列专业OCXO.这项新设计整合了内部GNSS接收器和1PPS输出,该接收器与外部GPS,GLONASS,BEIDOU和GALILEO源兼容,并采用14引脚60mm方形封装.当通过内置的SMA连接器连接到外部天线时,如果GNSS信号丢失,则高度指定的10MHzOCXO将以1.5µSecond的保持能力接通24小时,从而保持锁定状态,直到恢复到参考信号.

模块的标准工作温度范围是-20~+75℃,但也可提供-40~+85℃的工作温度范围.其他保留规范可根据要求考虑.所需电源为5V,输出为标准HCMOS.预热期间的最大电流消耗为2A,一旦达到稳态条件,电流消耗将降至1A.

该设计采用了内部自适应算法,该算法可使模块在锁定三天后学习GNSS信号的参数,以便在信号出现故障时可以启动保持功能.内置一个内部警报,以指示锁定失败和随后的信号恢复.此外,该单元还包含一个串行连接,可以更详细地查询设备的性能.IQCM-112适用于包括陆基电信系统和航海导航系统在内的一系列应用,是IQD提供的一系列高度指定的模块和烤箱恒温石英晶体振荡器的一部分.

产品描述:

有纪律的OCXO包含GNSS接收器单元,可提供1PPS和10MHz的输出.与GPS,GLONASS,BEIDOU和GALILEO兼容.

使用自适应算法可在24小时内达到1.5µs的保持稳定性.

用户可以通过串行端口获取标准NMEA0183数据.

频率稳定性优于1ppt.

Run1:快速通道.快速调整OCXO10MHz输出频率以跟踪GNSS.

Run2:慢速跟踪.当相位误差在定义范围内时,请缓慢调整OCXO 10MHz输出频率.

保持时间:不存在GNSS输入;通过算法,可以参考GNSS定时信号对OCXO的频率稳定性进行自适应建模.

自由运行:无GNSS输入的时钟模块上电.

NMEA数据字:GNSS数据可通过引脚6和引脚7上的接口提供给用户.这些数据与1PPS输出同步每秒广播一次.

注意1:IQCM-112至少应保持通电并运行至少7天,然后才能运行,以使OCXO有源晶振的内部漂移稳定下来.

注2:可以在运行3天后以良好的GNSS信号构建自适应模块算法,但是在掉电时该数据将丢失.

注3:当状态输入(引脚8)设置为低电平时,无论1PPS信号条件如何,IQCM-112都将在保持模式下运行.

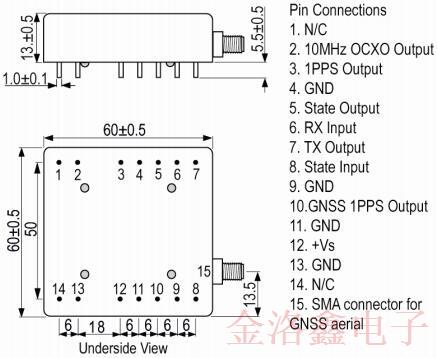

外形尺寸图(单位:mm)

频率参数:

10MHzRF输出详细信息,引脚2:兼容HCMOS

VoH:最低2.7V

VoL:最大0.4V

上升和下降时间:最大8ns

占空比:最大45/55%

精度(锁定为1PPS时,平均24小时):±1ppt短期稳定性(使用PN9000测试设备在25℃通电1小时后测试1s):0.02ppb.

老化(Vs和温度常数,参考T=25℃,Vs=5.0V,运行30天后):每天±0.2ppb,每年±10ppb

内部GNSS接收器的1PPS输出(引脚10,锁定到GNSS时的相位精度):

初始锁定状态(小于30分钟锁定到GNSS):最大±200ns

完全锁定(>30分钟锁定到GNSSS):最大±80ns稳定锁定状态(>24小时GNSS锁定):25nsRMS(最大24小时)保持能力:

参考7天开机,3天GNSS锁定.在工作温度范围内,温度变化<1℃/min.

总温度变化保持能力

ΔT<±2℃±1.5微秒

注意:其他晶振选项可根据要求提供,请联系我们的应用程序支持部门.

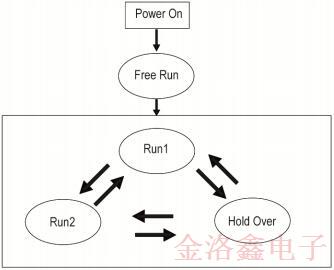

工作流程图

电气参数:

电源电压5.0V±5%

注意:引脚3至11和引脚13不应承受3.6V以上的电压.如果承受更高的电压,处理器将被损坏,并且本机将无法正常工作.

内部GNSS接收器的1PPS输出,引脚10

波形:HCMOS

测试条件:15pF

ViH:最低2.7V

ViL:最大0.4V

脉冲宽度:最小100ms

状态输入,引脚8(<5mA负载):

锁定使能:如果未连接(内部上拉cct)或逻辑高电平(最小2.7V)施加于引脚8,则器件将正常工作并在适当时锁定.

锁定禁用:如果对引脚8施加逻辑低电平(最大0.4V),则无法锁定器件.

电源详细信息,引脚12

电源电压:5.0V±5%

电流消耗:预热期间2A,25℃时稳态1A

交流纹波:最大50mV峰峰值,10Hz至1MHz

GNSS内部接收器规范:

类型:GNSS位置锁定

通道数:50

频带:L1(1575.42MHz)

跟踪代码:C/A代码

跟踪能力:12颗卫星

灵敏度:跟踪和导航-159dBm

冷启动(自主)-148dBm

天线输入SMA-KE(建议使用有源天线)

工作温度范围:-20~+75℃
