为什么晶体振荡器会发生活动骤降这种现象?

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-05-14 09:49:32【
分享到:

其实石英晶体振荡器是一种比较容易受外界影响的电子元器件,在使用过程中或者储存环境,不符合要求规范,可能会引起损坏,停振,不起振等不良现象。除此之外,像频率漂移,活动骤降等也是让人比较头疼的问题,会很大的影响贴片晶振的使用,本文将探讨什么是晶体振荡器的活动下降,以及形成的原因,防止和减免晶振活动骤降的情况。

活动下降(也称为频率扰动)可能难以在振荡晶体中发现。但是,单次活动下降可能会导致应用程序信号出现严重问题,包括GPS或导弹系统。想象一下,发射导弹然后失去对导航的控制。或者获得非常不准确的飞机GPS速度读数。这些(以及许多其他问题)可能是由于未能发现石英晶体振荡器中的频率下降。

为什么晶体振荡器会发生活动骤降这种现象?

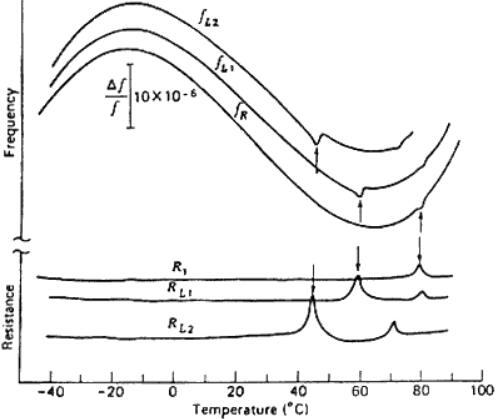

在晶体共振期间可以激发许多不同类型的模式。其中之一是“耦合模式”,通常称为“活动下降”。当2个或更多激发模式/谐波以相同速率脉冲时,发生活动骤降。具有相应谐波的许多模式可以在特定温度下耦合到主模式并破坏晶体的性能。性能下降是术语“活动下降”的起源。活动下降也会导致某些温度范围内的频率变化。在某些情况下,这种频率偏差会导致振荡一起停止。这些活动倾角在较小尺寸的石英晶体上更常见。

这些活动下降可能会在信号处理过程中产生负面影响。例如,由于活动下降引起的频率尖峰可能会导致GPS接收器出现两个主要问题:

1、频率尖峰可被错误地解释为GPS的速度变化

2、强烈的频率尖峰可导致卫星完全断开GPS连接

为什么晶体振荡器会发生活动骤降这种现象?

幅度和梯度:

活动下降时必须考虑幅度和梯度。

活动倾角幅度=-峰值ppm

活动倾角梯度=ppm/.

有源晶振活动下降可以发生在从半度偏差到多度的任何地方。不同的应用可以在不同的温度范围内容忍不同水平的频率扰动。因此,重要的是要注意应用程序可以容忍多少幅度或梯度尖峰。芯片组,软件或系统应用程序的类型都会影响应用程序的容差。回到我们的GPS示例,GPS接收器可以跟踪某个级别的频率尖峰,但受到载波跟踪环路的限制。它们的容差可能受到循环类型,顺序和带宽的影响。

防止晶体振荡器中的活动骤降:

完全消除所有晶体中的频率扰动是极其困难的。事实上,它是“不可能”的旁边......但我们在这里并不相信这个词。因此,每个晶体必须在生产中仔细测试,以发现甚至半度温度偏差的活动下降。如前所述,即使是小的活动下降也会在短时间内引起严重的操作问题,甚至完全破坏信号。在工作温度范围内在环境控制室中测试晶体是发现那些讨厌的频率扰动的最有效方法之一。

免费活动的最重要方法之一是选择一家拥有最先进测试设备的值得信赖的水晶制造商,以捕捉最小的频率扰动。Bliley晶振拥有超过85年的经验,在整个宇宙中创造出一些最高品质和值得信赖的水晶!

另一种防止频率扰动和漂移的方法是找到并消除频率漂移的顶部来源......呃!主要部分是有很多可能的资源等待你的申请频率。我们为您提供了便利,并编制了一些最常见的频率漂移源清单。

以上资料都是由Bliley Technologies,Inc.公司提供,过程与结果都是根据可靠的实验和测试得来,Bliley Crystal也是一家拥有几十年频率元件制造历史的厂家,主要经营和生产晶体振荡器,石英晶体,原子钟,SAW滤波器,传感器,多路复用器等产品。通过深圳金洛鑫电子有限公司,可订购到Bliley晶体振荡器原装正品,有意请电联:0755-27837162
