具有彼此相位完全相反差分信号的差分晶体振荡器,随着5G,物联网,AI人工智能等高科技领域的出现,受到广泛的关注和应用,越高端的产品越需要使用差分晶振.许多海外的晶体制造商,都在加紧研发优质,高性能的LVDS,LVPECL输出逻辑系列的差分产品,并积极与各大相关的厂商使用,推动网络与科技发展.CTS晶振公司是拥有100多年历史的频率元件供应商,旗下已经成功开发多款差分产品,626晶振系列就是其中一款,以下内容是626系列详细的介绍.

小型封装的差分时钟振荡器:

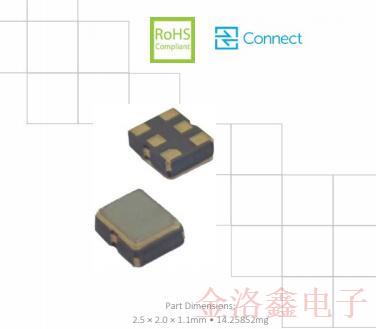

CTS宣布推出626型,一种高频低抖动石英晶体振荡器,该振荡器装在非常小的密封陶瓷封装中[2.5mmx2.0mm].626型具有6MHz至220MHz的时钟速率,并且在整个频率范围内具有小于500fs的相位抖动性能.提供标准LVPECL或LVDS差分输出选项,以及+2.5V或+3.3V电压选择.为了支持低功耗芯片组设计,LVDS输出选件还提供+1.8V工作电压.

CTS-626型是一款低成本,高性能的低电压差分晶振,支持差分LVPECL或LVDS输出.M626采用最新的IC技术,具有出色的稳定性和极低的抖动/相位噪声性能.626型在-20℃~+70℃和-40℃~+85℃的标准工作温度范围内提供±20,±25,±30ppm和±50ppm的典型稳定性选项.此外,还提供了扩展的工作温度范围,可在无风扇环境中使用,在-40℃~+105℃范围内具有±50pmm的稳定性.

加上CTS广泛的低抖动时钟产品组合,626型将为设计工程师提供低成本,微型尺寸的解决方案,以及适用于复杂电子系统的高性能.这种新的时钟模型将支持广泛的细分市场.涵盖基础设施电信网络,服务器应用程序,测试和测量,医学测试设备等;具有出色的相位抖动性能和高水平的频率稳定性.标准产品功能,常见市场应用和新系列平台总结如下.

产品特色:

极低的相位抖动性能

基本或第三泛音水晶

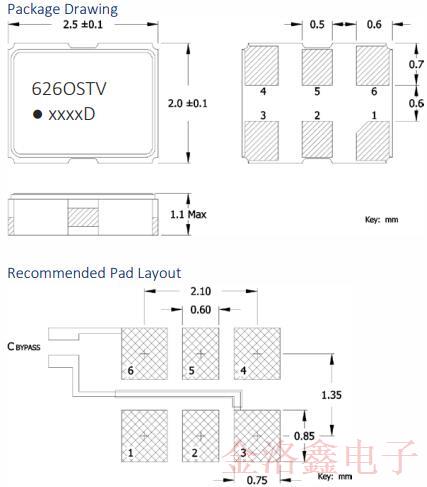

小型陶瓷表面贴装SMD晶振封装

-2.5mmx2.0mm

输出启用标准

卷带包装

可用的输出类型

-LVPECL

-LVDS

常用频率

25.00MHz

50.00MHz

74.1758MHz

74.25MHz

100.00MHz

125.00MHz

133.00MHz

155.52MHz

156.25MHz

150.00MHz

161.1328MHz

200.00MHz

[咨询数据表,并与工厂联系以获取未列出的频率.]

市场应用:

串行器/解串器[SerDes]

存储区域网络

宽带上网

SONET/SDH/DWDM

PON

以太网/Gbe/SyncE

光纤通道

测试与量测

无线通信

产品概要

选择指南
型号	包装尺寸	输出逻辑	频率	相位抖动	稳定性	电压	温度范围
626	2.5x2.0mm	LVPECL LVDS	6~200M	500	±20ppm ±25ppm ±30ppm ±50ppm ±100ppm	1.8V* 2.5V 3.3V	-20℃~+70℃ -40℃~+85℃ -40℃~+105℃
仅LVDS输出
