如何精准的计算石英晶振晶片的正确规格
购买过石英晶振及其他频率元器件的采购都知道，每一款晶振料号都有几种重要参数，每个参数都有一个范围，晶体供应商们就是依据这些参数，给用户匹配精准的晶振型号和规格。所以晶振成品的规格各大用户见多了，那么石英片的规格大家是否了解或者认识呢？虽然石英片是石英晶振的主要组成部分，但其规格却几乎完全不一样，核算的方式也不同。
1.根据石英片频率fn粗略计算石英片厚度tn；
2.求银电极厚度τe=850A~1000A时的返回系数△；
式中：
fF一腐蚀后的频率(KHz)；
fn一标称的频率(KHz);
ρe一电极金属的密度(银：10.5g/cm3，金19.3g/cm3，铝;2.7 g/cm3 )；
ρ一石英晶振的密度(2.65g/cm3)；
τe一电极厚度(A)(1A=10-7mm)；
tF一石英片腐蚀后的厚度(mm)；

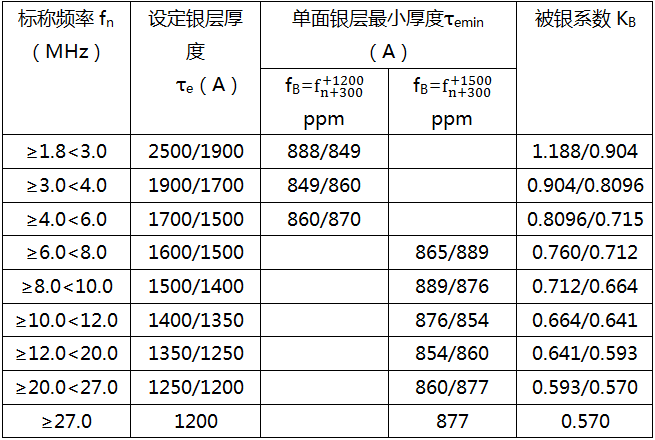

首先用tn代入式(3.6.3)求得△的近似值△’,设定银层厚度τe ‘。见表3.6.2。
从以上的资料来看，石英片与石英晶体的参数规格几乎完全不一样，石英晶体谐振器的主要参数是频率，频率容差，负载电容，封装尺寸，工作温度等。石英片的则是标称频率，设定银层厚度，单面银层最小厚度，被银系数。二者之间只有一个标称频率相同，石英片规格更接近贴片晶振核心化的技术，成品贴片石英晶振的参数则已经是固定式的了。
