石英晶体可以是天然的,也可以由人工培养。晶态物质在适当条件下,能自发地发展成为一个凸多面体形的单晶体。围成这样一个多面体的面称为晶面;晶面的交线称为晶棱;晶棱的会集点称为顶点。发育良好的单晶体,外形上最显著的特征是晶面有规则的配置,属于同一品种的晶体,两个对应晶面(或晶棱)间的夹角恒定不变。图1.1.1给出了理想石英晶体的外形。晶振的晶面共30,分为五组,六个m(柱面),六个R(大棱面),六个r(小棱面)六个s(三方双锥面),六个x(三方偏方面),相邻m面的夹角为60°相邻m面和R面的夹角与相邻m面和r面的夹角都等于38°13,相邻s面与x面的夹角等于25°57。由于外界条件能使某一个或某一组晶面相对地变小或完全隐没,所以实际见到的石英晶体很少如图1.1.1所示,就是人造石英晶体谐振器的外形也只是接近理想情况。

固体可以分为结晶体(晶体)与非结晶体(非晶体)两大类。石英晶体谐振器中有外形高度对称的单晶体(如石英晶体)和由许多微细晶体组成的多晶体(如各种金属)。晶体的主要特性是原子和分子的有规则排列,这种排列反映在宏观上是外形的对称性,而非晶体就不具备这种特性,例如石英玻璃,它的成份与石英晶体一样是SiO2,但不属于晶体。

syjtzbxt1

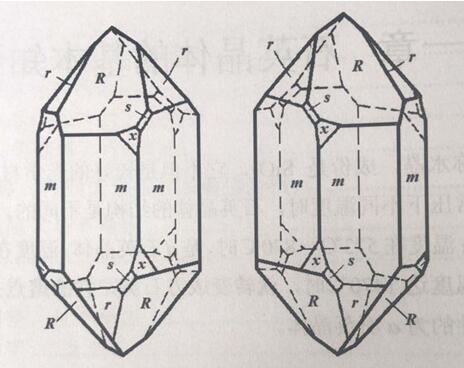

(a)右旋石英晶体 (b)左旋石英晶体

1.1.1石英晶体的理想外形

石英晶振内部结构的规律性,造成了它在外形上的对称性。例如:晶体可以有对称轴、对称中心、对称面等对称元素。石英晶体存在一个三次对称轴(或三次轴即晶体绕该轴旋360°3后能够复原)和三个互成120°的二次轴,如图1.1.2中的abd

syjtzbxt2

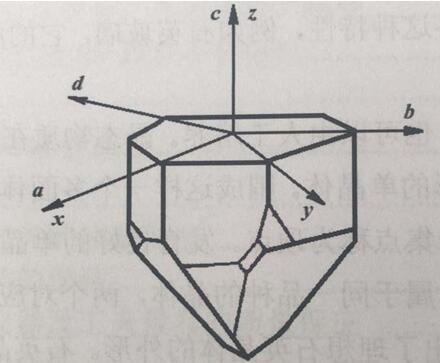

1.1.2石英晶体的对称轴和直角坐标系

    晶体物理性质的各向异性和晶体外形的对称性有关,因此讨论无源晶振的物理性质时,采用为图1.1.2所示的直角坐标系较为方便。选c轴为z,a(bd)轴为x,x轴、z轴垂直的轴为y轴。其指向按1949IRE标准规定对左、右旋石英晶体均采用右手直角坐标系。

在结晶学中,晶体的内部结构可以概括为是由一些“点子”在空间有规则地作周期的无限分布:“点子”代表原子、离子、分子或其集团的重心。这些“点子”的总体称为点阵,构成石英晶体的是二氧化硅分子,而二氧化硅分子的重心又正好与硅离子重合,因此硅离子的点阵就可以反映出石英晶体的内部结构。石英晶体的各层硅离子若按右手螺旋规则分布,则称为右旋石英谐振器;若按左手螺旋规则分布,称为左旋石英晶体。从外形上看,右旋石英晶体的s面在R面的右下方或m面的左上方,左旋石英晶体谐振器s面在R面的左下方或m面的右上方(见图1.1.1),它们互为镜象对称。
