Q-Tech微型贴片振荡器产品手册
Q-TechCorporation是一家专业的石英晶体振荡器生产厂家，从1972年成立开始，一直为用户提供优质的振荡器产品，和可靠的频率控制解决方案。总公司位于美国的加利福尼亚州卡尔弗城，拥有一间35,000平方英尺的生产基地，主要用来量产时钟振荡器、TCXO晶振、VCXO晶振、OCXO晶振、空间振荡器、QPL振荡器、实时时钟晶体振荡器等产品。近几年来，不断的研发小型微型的贴片振荡器，以满足目前的市场和用户需求，尺寸缩小的同时还提升了晶振的性能，可应用到军事，工业，航天航空，GPS模块等高端产品身上。
Q-Tech晶振现在提供超小型高可靠性晶体振荡器，TCXO和VCXO，封装尺寸仅为2.5x3.2mm。这些振荡器完全合格，配置可控，并经过全面测试，符合与旧款更大产品相同的高标准。该产品能够覆盖-55ºC至+125ºC的全温度范围，具有严格的稳定性和低老化性，同时还具有低相位噪声和抖动。此外，Q-Tech提供短交货期，最长8周，在许多情况下，标准件的交货时间仅为2周。
三种包装尺寸，带一角硬币作为参考（美国尺寸直径为17.9mm）
特点：
-小至2.5x3.2mm的包装
-完整的军用温度范围为-55ºC至+125ºC
-低相位噪声
-低抖动
-完全合格
-高可靠性
-配置受控
-温补晶振稳定性可达±0.5PPM
-快速交货时间，8周保证最差情况，重复订单典型2周
-优质的客户服务
Q-TechCrystal公司微型表面贴装晶体振荡器目录表：
| 料号 | 外形尺寸 | 产品类型 | 逻辑 | 电压 | 频率范围 |
|
QTCC230 |
2.50x3.20x1.15-4Pad |
XO |
CMOS |
1.8~3.3Vdc |
625kHz~133MHz |
|
QTCC350 |
3.20x5.00x1.20-4Pad |
XO |
CMOS |
1.8~5.0Vdc |
32.768kHz~125MHz |
|
QTCC570 |
5.00x7.00x1.40-4Pad |
XO |
CMOS |
1.8~5.0Vdc |
1.544MHz~190MHz |
|
QTCC356 |
3.20x5.00x1.20-6Pad |
XO |
LVDSLVPECL |
2.5~3.3Vdc |
25MHz~250MHz |
|
QTCC576 |
5.00x7.00x1.50-6Pad |
XO |
LVDSLVPECL |
2.5~3.3Vdc |
25MHz~250MHz |
|
QTCT230 |
2.50x3.20x0.90-4Pad |
TCXO |
ClippedSine |
2.8~3.3Vdc |
10MHz~45MHz |
|
QTCT350 |
3.20x5.00x1.10-4Pad |
TCXO |
CMOSClippedSine |
3.3~5.0Vdc |
10MHz~52MHz |
|
QTCT570 |
5.00x7.00x1.90-4Pad |
TCXO |
CMOSClippedSine |
2.8~3.3Vdc |
5MHz~52MHz |
|
QTCV356 |
3.20x5.00x1.20-6Pad |
VCXO |
CMOSPECL |
3.3~5.0Vdc |
1MHz~156.25MHz |
|
QTCV576 |
5.00x7.00x1.50-6Pad |
VCXO |
CMOSPECL |
3.3~5.0Vdc |
1MHz~156.25MHz |
Q-Tech晶振公司研发的贴片振荡器小型的封装尺寸有7.0*5.0mm，5.0*3.2mm，3.2*2.5mm和2.5*2.0mm等，类型有OX晶振，VCXO晶振，TCXO晶振等多种选择。频率范围从32.768kHz~250.000MHz，可支持不同产品的应用。

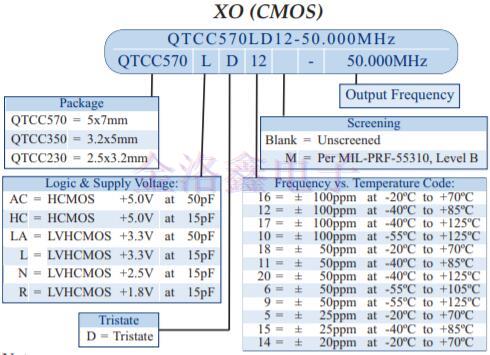

注意：
供电选项AC，HC和LA不适用于QTCC230。
稳定性代码14不适用于QTCC230。

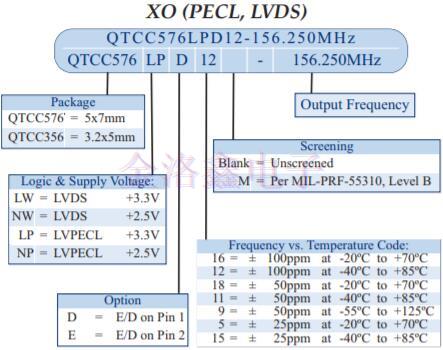

注意：稳定性代码9不适用于QTCC356

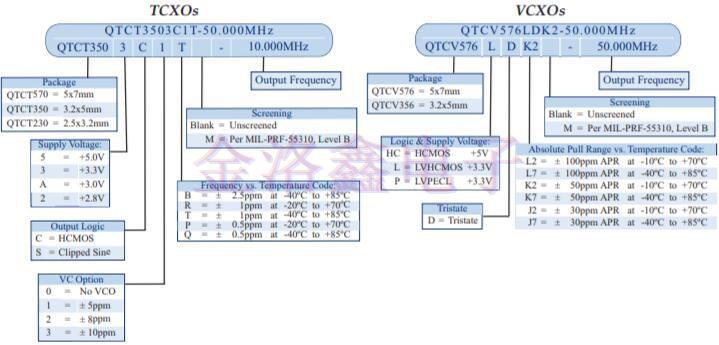

注意：
电压选项5不适用于QTCT230。
上面的图2，图3和图4是Q-Tech品牌微型振荡器的参数选择，如今有越来越多的生产厂家认识Q-Tech晶振，并已开始使用他们家的石英晶体振荡器产品。深圳市金洛鑫电子可为广大新老客户，供应原装的Q-Tech晶振产品，交期最快2周，最长不超过8周，早订早交货，订购热线：0755-27837162。
