NZ1612S晶振无铅焊接和保证项目

来源：金洛鑫浏览：- 发布日期：2018-09-15 14:30:02【大中小】

分享到：

NZ1612S晶振是日本电波工业株式会社最新研发出来的一款石英晶体振荡器，拥有1.6*1.2mm的尺寸，是目前世界范围内体积最小的振荡器，重量只有0.01g，拿在手上几乎感觉不到这颗NDK晶振的存在。但就是这么一个毫无存在感的东西，却可以满足汽车，网络，通信，工业，军用，消费电子等领域产品的要求。最低频率可以做到2.000MHZ，工作温度范围支持-40°C ~+125°C，电源电压1.8V~3.3V，标准输出方式CMOS，适用性好，可广泛用于多种产品，并支持三态功能。

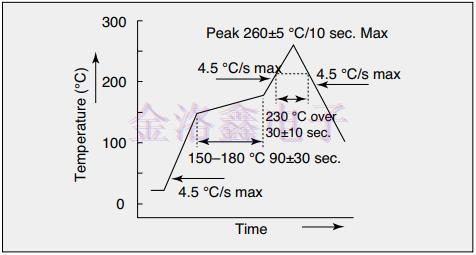

NZ1612S晶振无铅焊接条件示例（红外线焊接）

●焊接条件

NZ1612S晶振的特性可能会恶化，具体取决于在焊接条件。请使用以下产品局限性：*在10秒内260°C或更低温度或230°C或更低温度范围内60秒

●抗冲击性

该石英晶振设计具有很强的抗冲击性（它是保证在掉落三次时不会损坏从75厘米的高度到硬木板或29,400/在每个半波正弦波X，Y和Z方向上的s2为三次）。但是，如果误将设备掉落，请测量再次对产品进行性能（振动检查）。

●清洁

超声波清洗本NZ1612S晶振是可能的，但取决于清洁条件产品的石英晶体振荡器可能会产生共振断裂。超声波清洗前，请务必检查条件。

●其他

•由于CMOS用于本产品，因此要特别注意静电电力与普通CMOS IC相同。

•＃2端子（GND）是接地端子。因此，如果是的话被误认为是＃4端子（VCC）并施加了反向电压，它可能会遭受内部骨折。确保连接终端正确地。

NZ1612S晶振系列的环境和机械特性通过以下测试得到保证：

NO.1	测试项目	条件	产品规格
1	抗热震性	100个循环（一个循环在-40℃下进行30分钟，持续30个循环分钟在+ 85°C。）	*1
2	耐高温高湿	温度为+ 85°C，湿度为80％至85％，温度为250°C小时（不活动）	*1
3	85°C老化	85°C（无效），500小时总振幅：	*1
4	抗振性	1.52 mm或196 m / s2，频率：10至2,000 Hz，对数频率在三个正交方向的每个方向上扫描20分钟，持续4分钟小时（共12小时）	*1
5	抗冲击性	冲击加速度：29,400 m / s2，冲击时间：0.3 ms，三次正交方向各自的半波正弦波三次	*1
6	降低抗冲击性（带夹具）	从一个1.5米高的夹具下降10次到一个混凝土飞机上六个方向中每个的假负载为200 g。	*1
7	焊接属性（回流）	在150±10°C的预热温度下加热60至120秒，经过215°C的常温后30±1秒到达，峰值温度为240°C。	百分之九十或更多焊接部分必须是用焊料覆盖。
8	焊接耐热性（回流）	在180±10°C的预热温度下加热120秒或更长时间，在225°C或更高的常温下持续70秒或更短时间，峰值温度为260°C，三次回流。	*1

*1）在进行上述测试后，测试晶振必须符合电气特性规范。另外，上述试验前后的F变化量必须遵循ΔF/F≤±10×10-6。电气特性规格参照以下项目的标准规格：（电流消耗，Tr/Tf，VOL/VOH，对称性，待机期间的电流消耗和待机功能）。

从性能，品质，应用，品牌等方面看，这颗NZ1612S晶振都占尽了优势，可适应比较恶劣的环境，和周围温度的变化，只要在焊接和贴装中注意以上事项，就能将其作用完美发挥。从今年开始，这颗NDK石英晶振已经开始进入量产期，并接受预订，相关的价格，交期，盘装和其他资料，可咨询金洛鑫电子，订购热线：0755-27837162。
