NDK小型低G灵敏度温补晶振的开发与应用

来源：金洛鑫浏览：- 发布日期：2019-08-29 10:46:14【大中小】

分享到：

2018年6月日本电波工业株式会社成功开发出小体积的,具有低G灵敏度特性的两款温补晶振,尺寸分别是3.2*2.5*1.1mm和2.0*1.6*0.7mm,这两种封装都是市场上比较常用的.通常带有低G灵敏度的晶振都属于比较高性能的类别,应用到比较高端的设备身上,因为低G灵敏度的特点就是高精度,高稳定性,高可靠性,比普通晶体振荡器的作用高出许多,提高产品的性能和使产品稳定发挥.

Nihon Dempa Kogyo(NDK)已开始提供其新型振动不敏感,低g敏感*1温补晶体振荡器的样品.两种型号-紧凑型(2.0×1.6×0.7mm)和支持Stratum3和ITU-TTR-G8262应用(3.2×2.5×1.1mm)的高精度型-振动灵敏度性能是10倍传统的振荡器.最近在信息和电信领域取得的显着进步,如5G/LTE高速通信,4K/8K视频通信,汽车电信设备和物联网,已经对高稳定,高质量振荡器的支持提出了越来越高的要求.

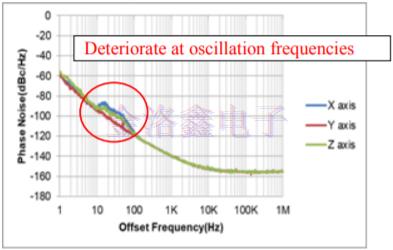

然而,需要解决与各种户外操作环境相关的振动,冷却风扇,与通信设备一起使用的无人机以及可能在系统使用期间影响石英晶振并损害电信质量的其他源.关于可用的各种电信系统,对快速发展的多级调制系统*2的影响特别令人关注.为了满足这些需求,NDK使用光刻技术和应力分析模拟开发了一种具有卓越抗振性能的新型振荡器.

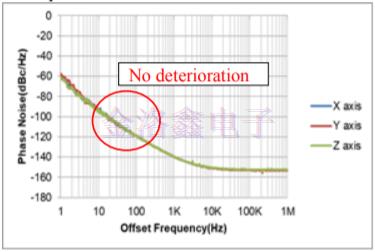

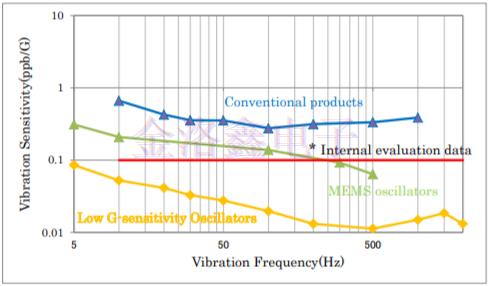

该产品具有0.1ppb/G的低g灵敏度,是同行业中最低的,比相同尺寸的传统TCXO振荡器高10倍以上.它提供了超越MEMS振荡器性能的明显优势,并在各种环境中支持高稳定性,高质量的器件性能.NDK在振荡器和其他晶体器件广泛应用的基础上,致力于高质量,高速通信领域的开发工作.

*1:低g灵敏度

低加速度灵敏度表示为每单位重力加速度的频率变化

*2:多级调制系统一种调制解调器应用,其中数据与基于相位和幅度的无线电波或电信号相关联.用于LTE移动通信,Wi-Fi,光通信等领域.该系统允许以高效率传输大量信息,但对噪声敏感.

NDK小型低G灵敏度温补晶振的开发与应用

[外观]NT2016S(紧凑型) NT3225S(高精度型)

[样品/批量生产]

NT2016S(紧凑型)样品出货定于2018年6月开始,并于2019年3月批量生产.NT3225S(高精度型)样品装运计划于2018年9月开始,并于2019年5月批量生产.

[规格/特性]

模型	NT2016S	NT3225S
外部尺寸	2.0×1.6×0.7mm	3.2×2.5×1.1mm

[绝对最大额定值]

电源电压	-0.6至+4.6VDC	-0.6至+4.6VDC
存储温度范围	-40至+85°C	-40至+105°C

[电气特性]

名义频率	10到52MHz	10到52MHz
标准频率	25,26,40,50,52MHz	25,26,50,52MHz
电源电压(VCC)	+1.8V±5％*1	+2.5V±5％,+3.3V±10％*2
工作温度	-30至+85°C	-40至+105°C
范围	剪切的正弦波	削减正弦波,CMOS
输出波形	最大.±0.5×10-6	最大.±0.28×10-6
频率/温度	最大.0.1ppb/G.	最大.0.1ppb/G.
