AT切型石英晶体谐振器的频率方程和频率常数
国内外的晶振厂家大部分都喜欢使用AT切技术量产石英晶体谐振器,因此AT切型在频率控制元器件行业里的地位非常高。为了熟练的运用AT切型生产石英晶振,除了操作方式,相关的知识也需要了解透彻,才可以制造出一颗合格高质量的石英晶体。金洛鑫电子会一点一点为大家补充AT切型的资料资料,帮助各大厂家和企业的工程技术人员,更好的应用贴片晶振和圆柱晶振等石英水晶组件。

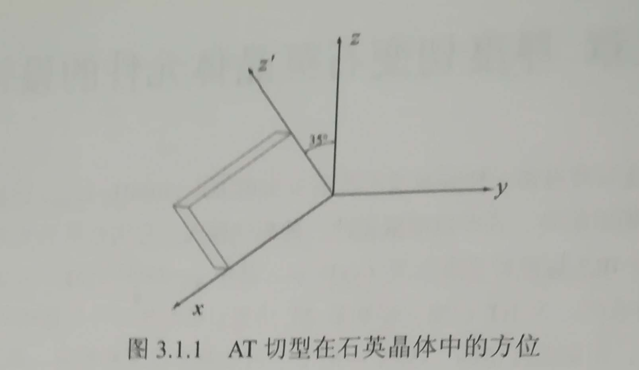

AT切型在石英晶体中的方位如图3.1.1所示。晶片的长度方向与X轴平行,厚度方向与Y轴平行。它的振动模式有两种激励方法:在Y方向的电场E2作用下,通过压电常数e'26和弹性刚度常数c'66,在Z'面上产生厚度切变振动,这种激励方式称为垂直场激励;在Z'方向的电场E'3作用下,通过压电常数e'36和弹性刚度常数c'66,在乙面上产生厚度切变振动,这种激励方式称为平行场激励。由于垂直场的设置比平行场的设置方便的多,因此,生产上通常都采用垂直场的激励方法。
在厚度远小于长度和宽度的情况下,厚度切变振动的频率方程为:

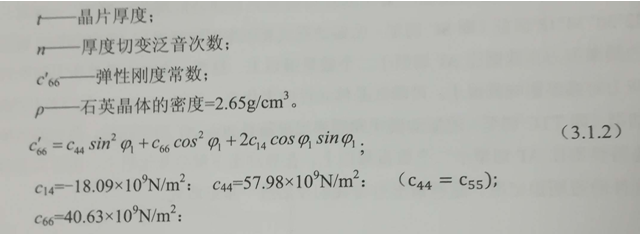

式中:
频率常数为:
谐振频率与频率常数之间的关系为:
还要指出:
(1)式(3.1.2)(3.1.3)(3.1.4)是在厚度远小于长度和宽度的情况下得到的。具体地说,就是要满足l/t»20、w/r»20,和Φ/t»60(Φ为圆片直径)的条件下,这些公式才能给出较准确的结果。
(2)式(3.1.1)表明,厚度切变的泛音频率等于基频频率的奇数倍,实际情况是由于其它条件的影响,无源晶振泛音频率只是接近于基频频率的奇数倍。例如,基频频率为f1=1.064091MHz的石英片,5次泛音f5=4.998122MHz;基频频率为
f1=19.997280MHz的石英片,3次泛音f3=60.0005MHz。

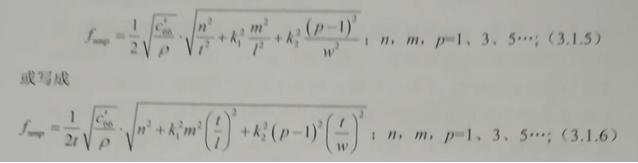

(3)如果l/t»20、W/t»20,或Φ/t»60(Φ为圆片直径)的条件不满足,就应计入长、宽方向的影响。在此情况下,石英晶振片的振动比较复杂。它的频率方程可表示为:
式中:
n一沿厚度方向的泛音次数;
m——沿长度方向的泛音次数;
p——沿宽度方向的泛音次数;
k1、k2——试验确定的修正系数。
当m=p=1,n=1、3、5...时,相应的SMD晶振频率为基频f111、三次泛音f311、五次泛音f511…。这些频率称为主谐频率。当m、p等于其它整数时,相应的频率称为非谐频率,如f112、f121、f131、f331等。

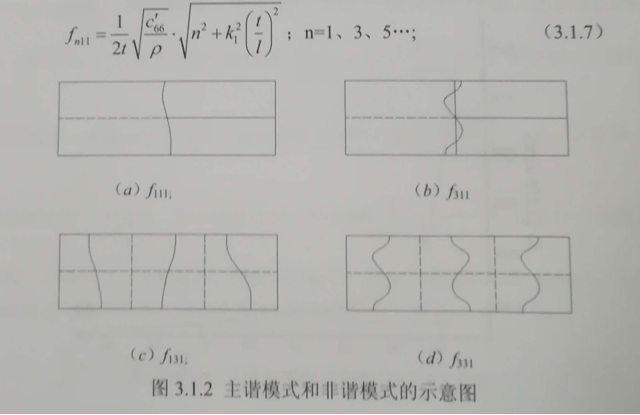

厚度切变振动的主谐模式,如图3.1.2(a)、(b)所示;非谐模式如图3.1.2(c)(d)所示。
在一般条件下,采用减小电极面积的方法,可抑制非谐振动。如果电极大小和外形尺守选择不当,就可能出现较强的非谐振动。这是在设计晶振元件时应重视的问题之一。
(4)当m=p=1时,频率方程(3.1.6)可简化为:
相应的频率常数为:

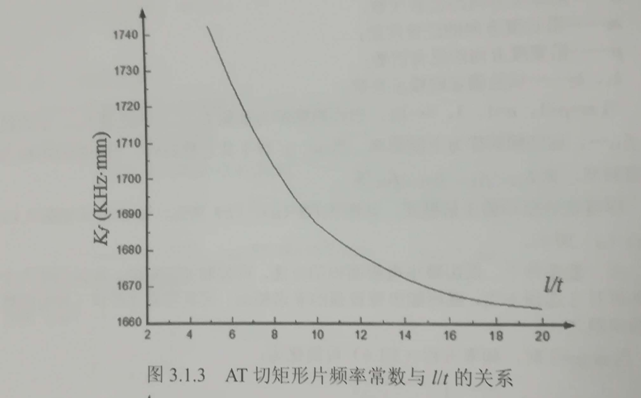

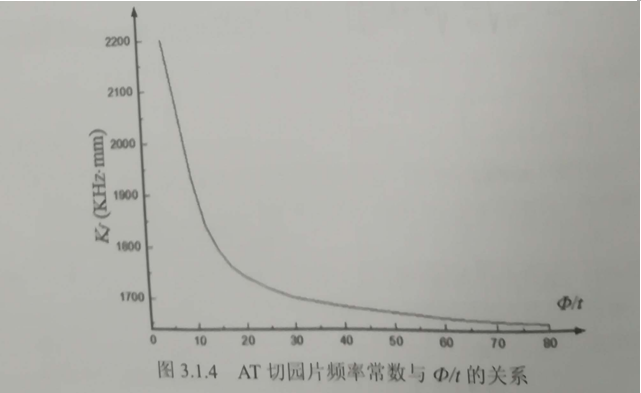

式(3.1.8)表明,石英贴片晶振频率常数不仅与切角Φ有关,而且与边t/l也有关。因为AT切角的变化范围很小,一般保持在Φ1 =35度的附近,所以只考虑频率常数随边比的变化。矩形片Kf随t/l的变化关系曲线如图3.1.3所示:园片Kf随Φ/t的变化关系曲线如图3.1.4所示;从这些图形可以看出,只有当l/t>>20或Φ/t>>60时,频率常数才接近1660KHZ. Mm。此外,频率常数还与晶片外形如平凸、双凸有关。
