6月新品速递:TAITIEN发布TK型高频低噪声VCTCXO振荡器
6月新品速递:TAITIEN发布TK型高频低噪声VCTCXO振荡器
虽然新冠病毒在全世界肆虐,但是台湾相对没那么严重,因此对TAITIEN晶体公司没有造成多大的影响,6月3日TAITIEN公司通过自己的官方网站,推出了一款TK型的高频率范围,高稳定性,超低想噪的VC-TCXO振荡器.这是一种同时具备电压控制和温度补偿性能的频率控制元器件,属于非常高端的有源晶振类型.
Taitien的高性能TK VC-TCXO晶振系列可为高达150MHz的频率提供第3层性能.TK型具有业界领先的12kHz-20MHz时60fs的相位抖动,非常适合对频率时基有严格要求的应用,例如测试和测量,光网络,卫星通信等.它还具有低功耗的特点小型封装尺寸为14x9x6.5mm.
主要特性:
•频率范围:40MHz~150MHz
•层3的频率稳定性:±0.28ppm（整体±4.6ppm）
•温度范围:-40~85?C
•电源电压:5V或3.3V
•功耗:≦35mA
•输出电压选项:HCMOS,正弦波
典型应用:
•时间同步
•微波通信
•测试与测量
•电信系统
•光网络
•卫星通信

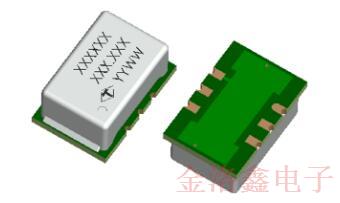

TK型压控温补晶体振荡器实物外观图
电气规格表:
|
类型 |
TK |
|
尺寸 |
14x9x6.5mm |
|
供电电压（VDD） |
5V,3.3V |
|
频率范围 |
40MHz~150MHz |
|
标准频率 |
98.304MHz,100MHz |
|
输出电压 |
HCMOS@5V,3.3V、正弦波@5V |
|
电流消耗 |
≦35mA |
|
频率稳定度 |
±0.28ppm |
|
整体频率稳定性(包括初始频率公差,稳定性,电源电压变化,负载变化和10年老化) |
±4.6ppm |
|
工作温度范围 |
-40℃~+85℃ |
|
频率调谐范围 |
≧±5ppm或≧±10ppm |
|
控制电压范围Vc |
0.0V至3.3V@VDD=3.3V 0.0V至5.0V@VDD=5V |
|
相位噪声@100MHz,3.3V |
|
|
偏移频率 |
10Hz≦-90dBc/Hz 100Hz≦-120dBc/Hz 1kHz≦-143dBc/Hz 10kHz≦-155dBc/Hz 100kHz≦-161dBc/Hz |

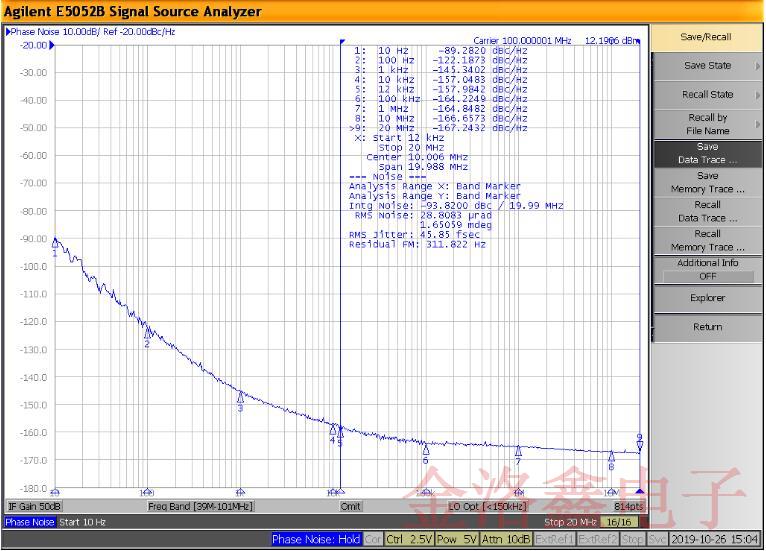

相位噪声测试数据@VDD=5V,100MHz,HCMOS输出
