爱普生提供的分组网络同步振荡器解决方案

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-06-13 10:15:59【
分享到:

21世纪是一个全新的网络时代,从互联网到物联网这一过程,离不开同步网络,尤其是当5G实现之后,网络又进入了一个新的阶段,石英晶体振荡器的选择是网络同步比较重要的一个环节,一颗合适的振荡器能让网络系统更加稳定,和拥有更高的性能.爱普生晶振公司通过多年的设计和研发,早已成功量产多款专用于网络与同步模块的振荡器,并可接受客户定制,提供近乎完美的分组网络同步振荡器解决方案.随着以太网的普遍部署,’电路交换网络已经转向新的分组交换网络’.前语音电话(PST:公共交换电话)基于频率同步.但是,分组交换网络本质上是异步的;需要定时控制技术来通过基于打包的网络传输语音,TDM(时分调制)数据.目前,有两种主要解决方案.

1)同步以太网(SyncE:频率同步类型)

2)IEEE1588(定时同步类型).爱普生提供的石英晶体振荡器器件支持基于打包的网络的基本和必不可少的技术.高性能定时设备对于较低的PDV(分组延迟变化)特性以及定时网络中断期间的备份功能尤其重要.因此,Wander(MTIE,TDEV,Holdover规范是重要的规范.

定时同步:

1显示了典型的移动网络.PRC(主参考时钟)是该系统的主时钟.为了正确的系统操作,PRC的定时信息应该通过网络传输到边缘宏小区基站AB,小小区基站AB.先前的同步方法SONET/SDH只能传输频率信息.但是,基于打包的网络(1EEC:以太网设备时钟)本质上是异步的.为了通过异步网络进行同步,ITU-T提出了两种解决方案.

1)同步以太网(SyncE)2)IEEE1588.下一节解释了这两种解决方案.

爱普生提供的分组网络同步振荡器解决方案

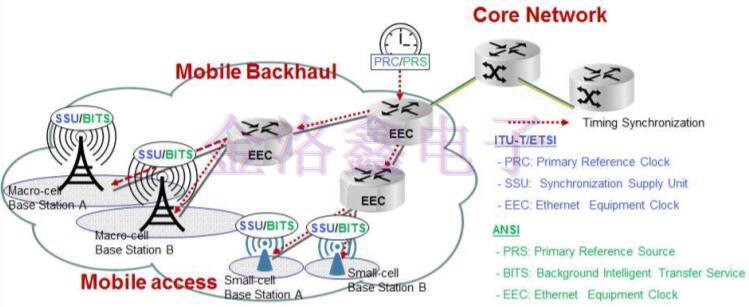

1:典型的移动网络

以太网与SyncE对比IEEE1588

SyncE传输频率(通过PHY),IEEE1588传输时间(通过协议层).)(见表1,2,3,4)

1:以太网与SyncE对比IEEE1588

类型

同步/异步



振荡器(节点上)

主要规格

以太网络

异步





+/-100PP



SyncE

同步

频率

物理

EEC兼容

频率稳定

MTIE,TDEV,Holdover

IEEE1588

同步

频率时间

协议(PTP)

Stratum3兼容

Stratum3E兼容

爱普生提供的分组网络同步振荡器解决方案

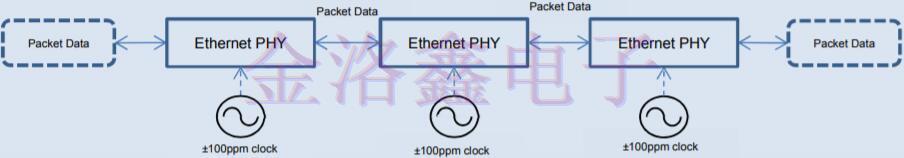

2以太网

以太网(2)不传输定时信息.异步网络.

爱普生提供的分组网络同步振荡器解决方案

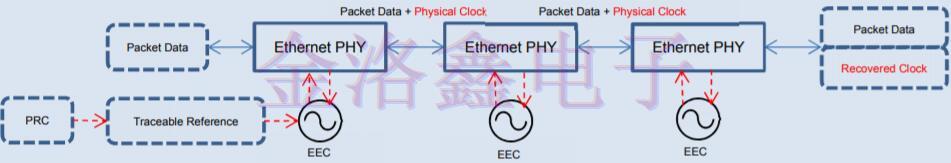

3同步以太网(SyncE)

PRC频率信号可以通过以太网PHY传输到较低(右侧)节点,以太网PHY具有带CDR功能的EEC(以太网设备时钟)(CRD:时钟数据恢复).所有节点都应配备EEC设备.SyncE只能传输频率,而不能传输时间.PRC和最终目的节点具有相同的频率.(频率同步).(EEC以太网设备时钟.标准(ITU-TG.8261选项1,2)兼容时钟.

爱普生提供的分组网络同步振荡器解决方案

4IEEE1588

IEEE1588(4)通过协议层从PRTC向目标节点发送频率和时间信息(基本上是PTP精确定时协议.目标节点具有相同的时间和频率.这是定时同步.所有节点都可以配备普通的以太网时钟.最终节点应配备高稳定性振荡器(例如TCXO晶振,OCXO晶振)以降低PDV并提供冗余功能(定时信号中断期间的备用时钟).

3.解决方案标准

针对同步解决方案发布了全球标准(例如ITU-T),(见表2).

2同步解决方案的标准

解决办法



网络标准

设备,时钟标准

SONET/SDH

PHY(L1)

频率

国际电联电信总局825

国际电联电信总局813备选方案2*2

:SONET/SDH设备从时钟

TelcordiaGR-1244COREStratum3

同步

PHY(L1)

阶段

国际电联电信总局8261

国际电联电信总局8262备选方案1,2*2

以太网设备时钟

TelcordiaGR-1244CORE

频率

协议(L2?3)

频率

国际电联电信总局8261

国际电联电信总局8263*3

基于分组的设备时钟

TelcordiaGR-1244CORE

相位/时间)*1

协议(L2?3)

时间

国际电联电信总局8271

国际电联电信总局8273*3

电信边界时钟

注意:

*1IEEE1588:相位/时间

*2国际电联电信部门公布了标准.

*3ITU-T尚未最终确定PEC解决方案的标准.

根据这些标准,使用了两个主要的石英振荡器设备层:(基于电信阶层)

<电信公司G.812核心层3/G.812选项2(SONET/SDH设备时钟)/G.8262选项2>

-频率精度+/-4.6ppm(20)

-频率稳定性+/-300ppb(1)

-频率漂移+/-40ppb(1天恒温.)

-MTIETDEV、坚持参考每项标准.

-频率精度+/-4.6ppm(20)

-频率稳定性+/-10pb(1)

-频率漂移+/-1pb(1天恒温.)

-MTIETDEV、坚持参考每项标准.

4.EPSON Crystal产品战略

为了达到这两种性能水平,爱普生有几个振荡器选项:

标准

产品

产品系列

战略3

TCXO晶振

TG-5500系列、TG5032系列

3E阶层

OCXO晶振

OG2525系列、OG2525系列、OG1409系列

因此,爱普生将提供这些产品的应用说明.

表格中推荐的爱普生晶振料号,都是适用于网络同步模块的振荡器,主要有温补晶振和恒温晶振两大类型,如果产品设计要求比较高,建议采购OCXO Crystal,因为这种振荡器通过都具备低相位噪声,低相位抖动特性,而且稳定性和可靠性更高.详细资料和产品信息请联系金洛鑫电子0755-27837162.
