3分钟带你探索西铁城CS325S24000000ABJT晶振编码的意义
3分钟带你探索西铁城CS325S24000000ABJT晶振编码的意义
当说起西铁城的时候大家脑海里,第一时间想到的可能是他们的石英手表与机械手表,シチズンファインデバイス株式会社生产的手表,确实是国际大品牌,从1959年成立开始,西铁城集团是从一家钟表组装和手表零件工厂做起的,直到1975才成立一个新部门,专门研发和生产手表用的音叉晶体系列.并且在电子元器件行业里,西铁城晶振是其中的佼佼者,并且在我国的郑州和苏州都建立了分工厂,西铁城同时量产32.768K和MHz系列的石英晶体,虽然型号不多,但大部分都是市场上销量比较好的.
如今的科技是越来越日新月异,这几年西铁城集团也在不断的提升自己的生产技术,研发更利于提高石英晶振品质与稳定性的工艺,西铁城晶体的加工,超精密精细加工,表面处理,热处理,薄膜等技术是业界里做得比较好的,保障了石英晶体和石英振荡器产品的质量,拥有大批量生产的能力,可满足国内外供应的需求.西铁城品牌被广泛使用的型号主要有CM315D晶振,CM315晶振,CFS-206晶振,CM130晶振,CM200C晶振,CS325S晶振等.

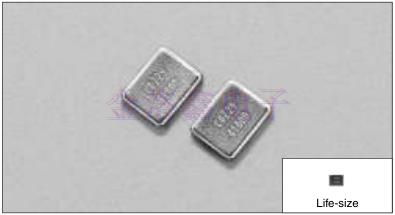

举例的这些型号中前几个都是KHz系列的,最后一个CS325晶振才是MHz的,因为シチズンファインデバイス株式会社量产的32.768K系列产量比较大,MHz系列的比较少,但这颗3225mm晶振每年为西铁城集团带来不小的收益,因此今年来为大家分析下CS325晶振的原厂编码.
西铁城MHz系列原厂编码:
|
CS325S24000000ABJT |
CS325S |
MHz Crystal |
|
CS325S25000000ABJT |
CS325S |
MHz Crystal |
|
CS325S27000000ABJT |
CS325S |
MHz Crystal |
|
CS325S16000000ABJT |
CS325S |
MHz Crystal |
|
CS325S28636300ABJT |
CS325S |
MHz Crystal |
|
CS325S13560000ABJT |
CS325S |
MHz Crystal |
|
CS325S18432000ABJT |
CS325S |
MHz Crystal |
|
CS325S13000000ABJT |
CS325S |
MHz Crystal |
|
CS325S27000000EEQT |
CS325S |
MHz Crystal |
|
CS325S33333300ABJT |
CS325S |
MHz Crystal |
|
CS325S20500000ABJT |
CS325S |
MHz Crystal |
|
CS325S19200000EEQT |
CS325S |
MHz Crystal |
在此之前问大家一个问题,您了解什么是晶振的原厂编码及其意义吗?有许多采购或者工程,在咨询日系的石英晶振时,会问到他们咨询的那颗料的编码代表什么意思.其实对于外行人来说,是很难完全弄懂晶振原厂编码的,所谓的原厂编码,说简单点就是产品的零件编号,并不容易解释,但既然有客户在问了,金洛鑫电子就为大家探索下编码的含义.

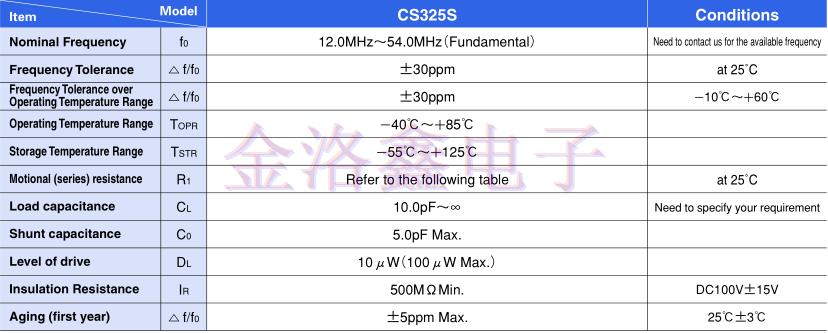

我们来看下CS325S24000000ABJT晶振这颗料,从前面的开头来看就是我们刚刚提到那颗西铁城3225封装的料号,后面的数字代表的是频率,这款贴片晶振的标准频率范围是12.000MHz~54.000MHz,编码是将这个料号的参数细化了.因为西铁城晶振的规格书都是一个料号一个系列的,里面包含这颗晶振所有的规格,我们可以通过原厂编码得知这颗料具体的参数指标,这就是为什么用户需要原厂编码的原因.
我们再来看看,CS3225压电石英晶体的常规频率公差是±30ppm,但是如果有其他的要求,可以联系供应商与原厂协商定制,通常像西铁城晶振这样的大规模制造商,都可以接受定制,并给出合理的方案.后面的字母A代表的就是精度,这个料号的可以达到高精度的要求,从±5ppm,±10ppm,±15ppm,±20ppm,±25ppm,±30ppm,±50ppm到±100ppm都可以选择.再往后的字母B指的是温度频率工作温度范围内的频率公差,当温度超过范围内指定的精度也会随之而变化.J这个字母代表的是负载电容,常用的负载电容主要有10PF,12PF,15PF,16PF,18PF,20PF等.最后那个字母T则是石英晶振编带包装的单位,像这种3225小尺寸的封装,包装数量通常是3000pcs/盘的.
CITIZEN FINEDEVICE CO.,LTD.无源晶体与有源晶振的料号只有几十款,在众多日系品牌中不算多,但是每一颗晶体晶振,西铁城公司都在用心的生产,产品符合高精度,高品质,低功耗,成本合理的要求,因此被广泛的应用到各行各业的生产制造中去.如需采购或咨询,可联系0755-27837162,金洛鑫电子将竭诚为您服务!
