Rubyquartz晶振,RT3215晶振,RT3215-32.768K-9-TR晶振

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

Rubyquartz晶振,RT3215晶振,RT3215-32.768K-9-TR晶振，美国Rubyquartz晶振拥有完整的谐振器与振荡器产线-Rubyquartz晶振公司是美国有名的频率控制元件制造商,在各大用户眼里,是一家注重服务与质量的晶振品质.
拥有非常专业的频率元件设计与制造技术，其经营理念与生产概念领先许多业界的制造商，产品类型也比较完整。旗下量产的石英组件包括石英晶体谐振器，32.768K晶振，石英晶体振荡器，OCXO恒温晶振，VCXO压控晶振，TCXO温补晶振，差分晶振等，其他不同材质的频率元件还有陶瓷晶振和SAW滤波器，所有产品都符合欧盟协会要求的ROHS指令，经过相关部门的检测，生产车间与环境是标准的无尘干净化，污染排放达到标准，积极保护资源并防止污染，质量控制规范,长期坚持保证高标准的品质，确保定期评估全部质量要求，让客户满意度保持在100%。Rubyquartz晶振,RT3215晶振,RT3215-32.768K-9-TR晶振.

Rubyquartz晶振,RT3215晶振,RT3215-32.768K-9-TR晶振，32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使SMD晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

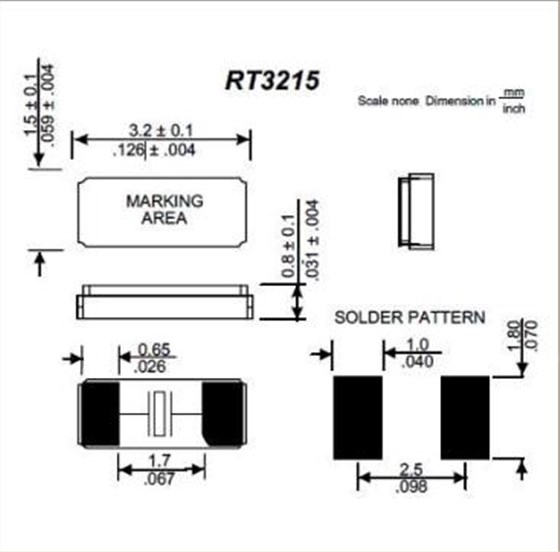

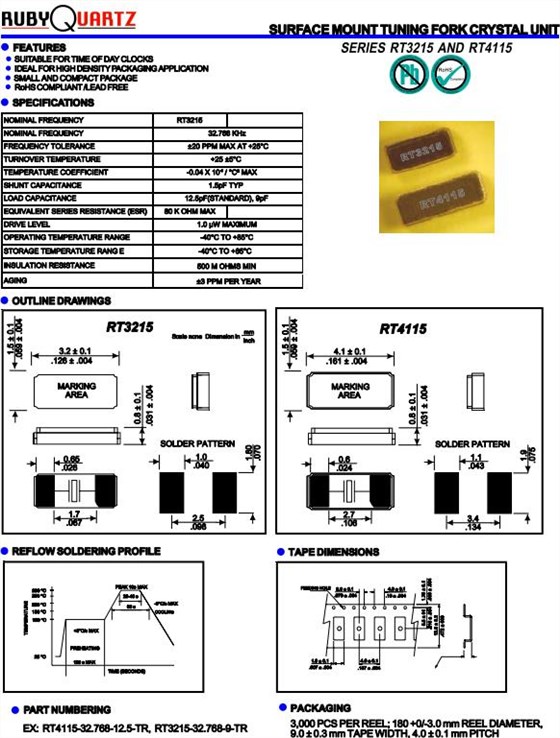

NOMINAL FREQUENCY	RT3215
NOMINAL FREQUENCY	32.768 KHz
FREQUENCY TOLERANCE AT 25°C	±20 PPM MAX AT+25°C
TURNOVER TEMPERATURE	+25°C ±5°C
PARABOLIC CURVATURE CONSTANT	-0.04 *10-6 /°C2 MAX
SHUNT CAPACITANCE	1.5 pF TYP
LOAD CAPACITANCE	12.5 pF(STANDARD),9pF
EQUIVALENT SERIES RESISTANCE (ESR)	80K OHMS MAX
DRIVE LEVEL	1 µW MAXIMUM
OPERATING TEMPERATURE	-40°C TO +85°C
STORAGE TEMPERATURE	-40°C TO +125°C
INSULATION RESISTANCE	500M OHM MINIMUM
AGING (FIRST YEAR)	±3 PPM PER YEAR

抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD无源晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 （比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电，Rubyquartz晶振,RT3215晶振,RT3215-32.768K-9-TR晶振.
过高的静电可能会损坏石英晶体谐振器，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
